数据导入#

FAPseal支持井、地层、断层、井数据的导入，请阅读相应部分以准备所对应的数据。

简单的数据可以使用Microsoft Excel、WPS表格等工具编辑，对于庞大且复杂的原始ASCII数据的编辑，推荐使用UltraEdit、Sublime Text、Visual Studio Code等具有列块编辑能力的文本编辑器。

在导入数据之前请关闭打开的文件以免无法导入。

井数据导入#

除LAS曲线数据外，井口、井轨迹、井分层、井曲线均需要配置Excel文件（xls、xlsx）或文本文件（csv、txt、dat）导入，可以通过导出模板数据提前配置数据格式。

导出模板数据方法：在“数据管理”窗口中，右键单击“井数据”，选择“导入”，在右侧单击“模板下载”。解压后得到包括所有井数据的模板，按需配置即可。

模板文件

以下为各个井数据的导入方法。

井口导入#

井口导入功能可以批量导入各个井的井口信息。只有在导入/新建井口数据之后才能导入井的其他数据。

要导入井口数据，需要准备包含以下内容的Excel或文本文件：

  • 井名/井号
  • 井别类型
  • 坐标X
  • 坐标Y
  • 井口测量深度
  • 井底测量深度
  • 补心高

可以通过导出的模板提前配置数据格式：

井口坐标及补心模板

提示

井名可以使用任意字符，但请注意尽量避免使用“/ : * ? " < >”字符，否则井曲线可能会因为Windows文件名限制无法导入。

导入步骤：

  1. 点击菜单栏的导入井位，打开井位信息导入窗口，或者在“数据管理”窗口中，右键单击“井数据”，选择“导入”，点击右侧的“井口导入”。

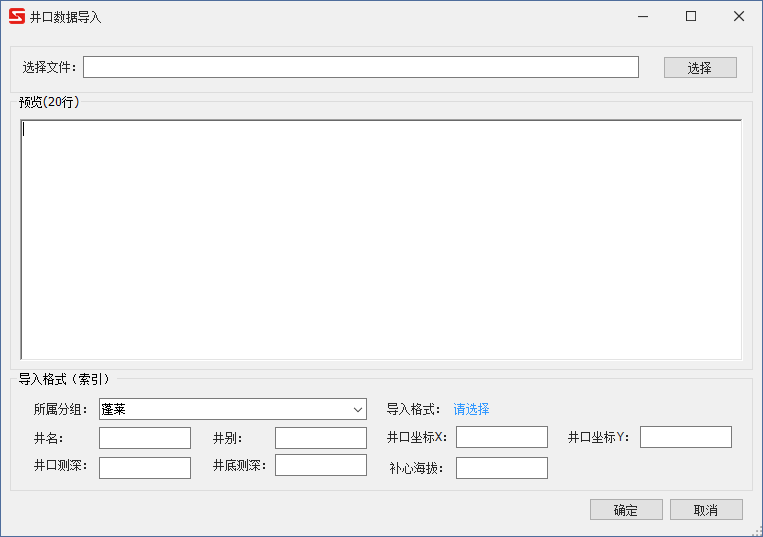

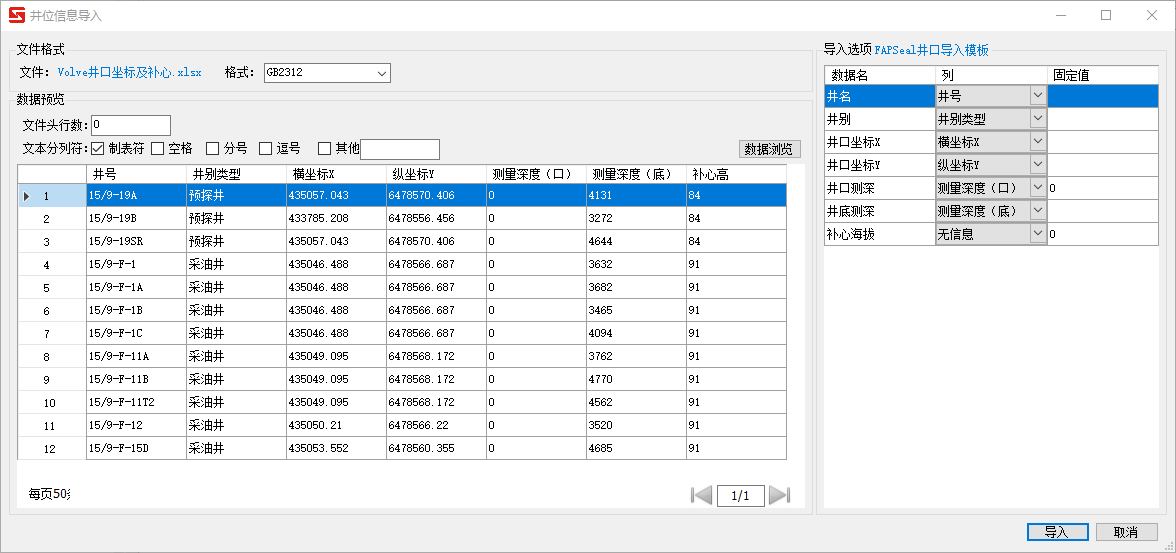

  2. 在弹出的窗口中选择要导入的数据文件，调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 井口数据导入
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。
  4. 确认无误后点击确定保存数据。

提示

导入时，如果用Excel等打开了该数据文件，请将其关闭，否则可能会读取失败。

井轨迹（井斜）导入#

井轨迹导入可以为斜井导入相应的坐标数据，不导入井轨迹数据的井将视为直井。

要导入井轨迹，需要准备包含以下内容的Excel或文本文件：

  • 井名/井号
  • 测点深度
  • 以下数据任意一种：
    • 井斜角和方位角
    • XY偏移量
    • XY离散点

可以通过导出的模板提前配置数据格式。

导入步骤：

  1. 点击菜单栏的导入井轨迹，打开井轨迹导入窗口，或者在“数据管理”窗口中，右键单击“井数据”，选择“导入”，点击右侧的“井斜导入”。

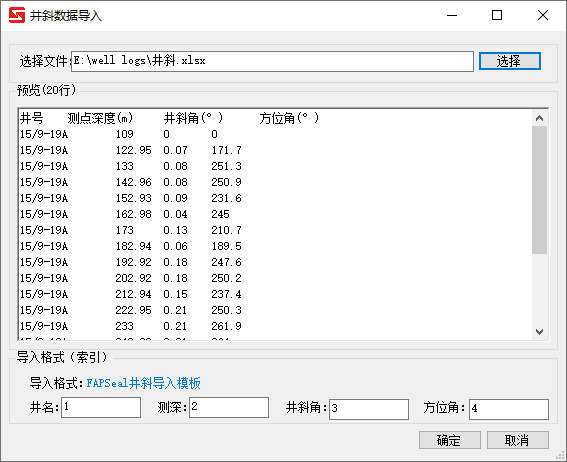

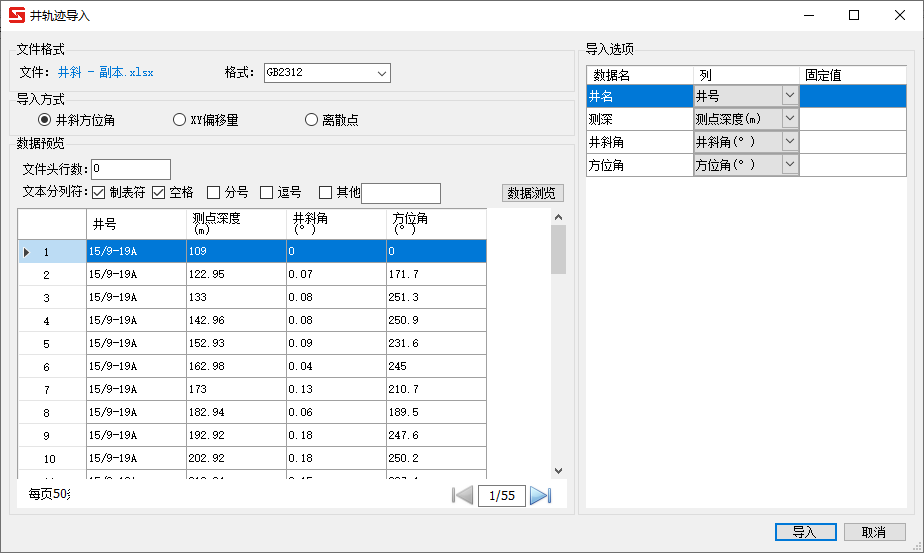

  2. 在弹出的窗口中选择要导入的数据文件。选择“井斜方位角”，调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 井斜导入
    • 导入时，如果用Excel等打开了该数据文件，请将其关闭。
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。
  4. 确认无误后点击确定保存数据。
  1. 点击菜单栏的导入井轨迹，打开井轨迹导入窗口，或者在“数据管理”窗口中，右键单击“井数据”，选择“导入”，点击右侧的“井斜导入”。
  2. 在弹出的窗口中选择要导入的数据文件。选择“XY偏移量”，调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 井斜导入
    • 导入时，如果用Excel等打开了该数据文件，请将其关闭。
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。
  4. 确认无误后点击确定保存数据。
  1. 点击菜单栏的导入井轨迹，打开井轨迹导入窗口，或者在“数据管理”窗口中，右键单击“井数据”，选择“导入”，点击右侧的“井斜导入”。

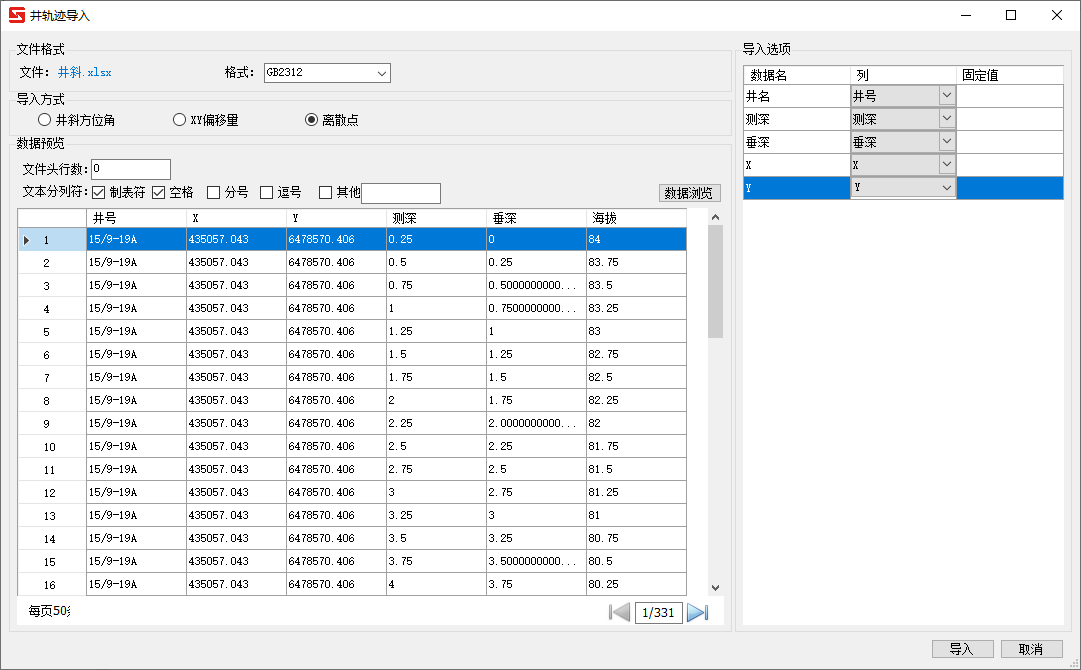

  2. 在弹出的窗口中选择要导入的数据文件。选择“XY离散点”，调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 井斜导入
    • 导入时，如果用Excel等打开了该数据文件，请将其关闭。
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。
  4. 确认无误后点击确定保存数据。

井分层导入#

井分层导入可以为各个井批量导入相应的分层数据。

要导入井分层，需要准备包含以下内容的Excel或文本文件：

  • 井名/井号
  • 地层名称
  • 顶深
  • 底深
  • 厚度（可选）

可以通过导出的模板提前配置数据格式。其中，顶深、底深至少需要一个数据，最好都准备好以免出错。

导入步骤：

  1. 点击菜单栏的导入井分层，打开井分层导入窗口，或者在“数据管理”窗口中，展开“井数据”下需要导入数据的一口井，双击“井地层”，点击右侧的“数据导入”。

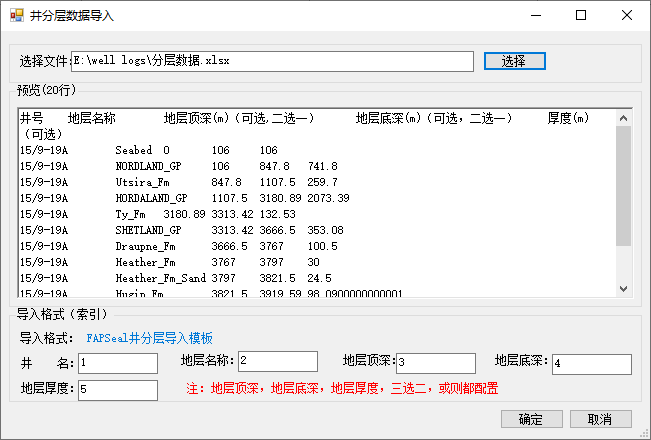

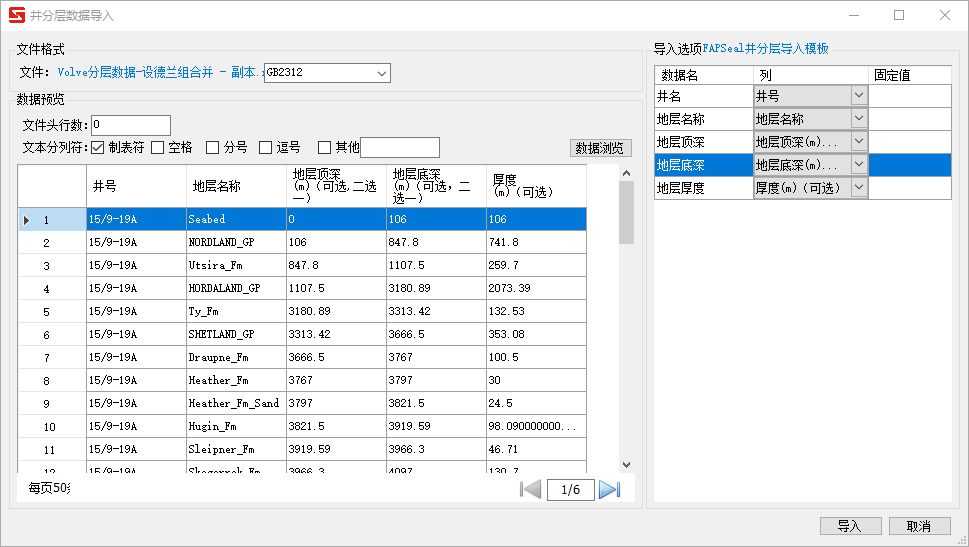

  2. 在弹出的窗口中选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 井分层导入
    • 导入时，如果用Excel等打开了该数据文件，请将其关闭。
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。
  4. 确认无误后点击确定保存数据。

井曲线导入#

井曲线可以通过las文件或者文本格式导入。

二进制格式和部分格式不规范的的测井文件可以使用LogDatahelper测井数据解析助手进行转换。

LAS曲线数据导入#

LAS曲线数据导入可以为多个井井导入多种井曲线数据。

要导入泥质含量，需要准备包含井头信息的.las文件

可以参考导出的模板提前配置数据格式。

导入步骤：

  1. 点击菜单栏的导入井曲线，打开测井曲线导入窗口，或者在“数据管理”窗口中，展开“井数据”下需要导入数据的一口井，右键“井曲线”选择导入，点击右侧的“数据导入”。

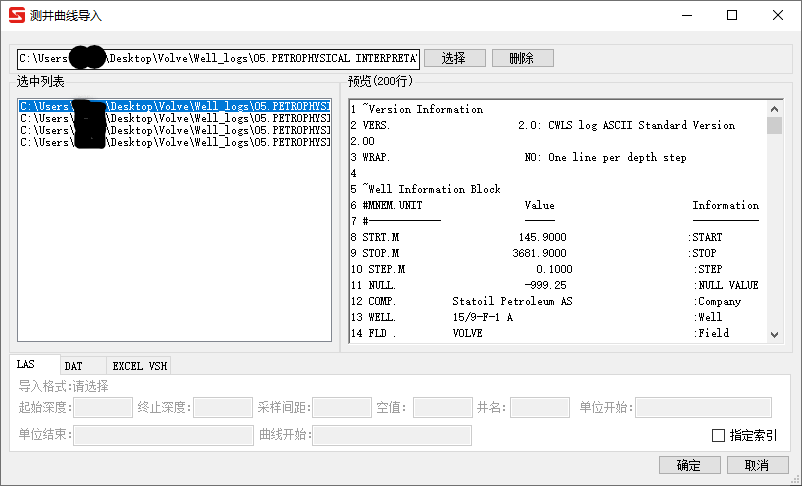

  2. 在弹出的窗口中选中Las，选择要导入的数据文件，可以同时选择多个文件一并导入。选中的文件将加载到选中列表中。
    • 可以选择导入多个井曲线数据

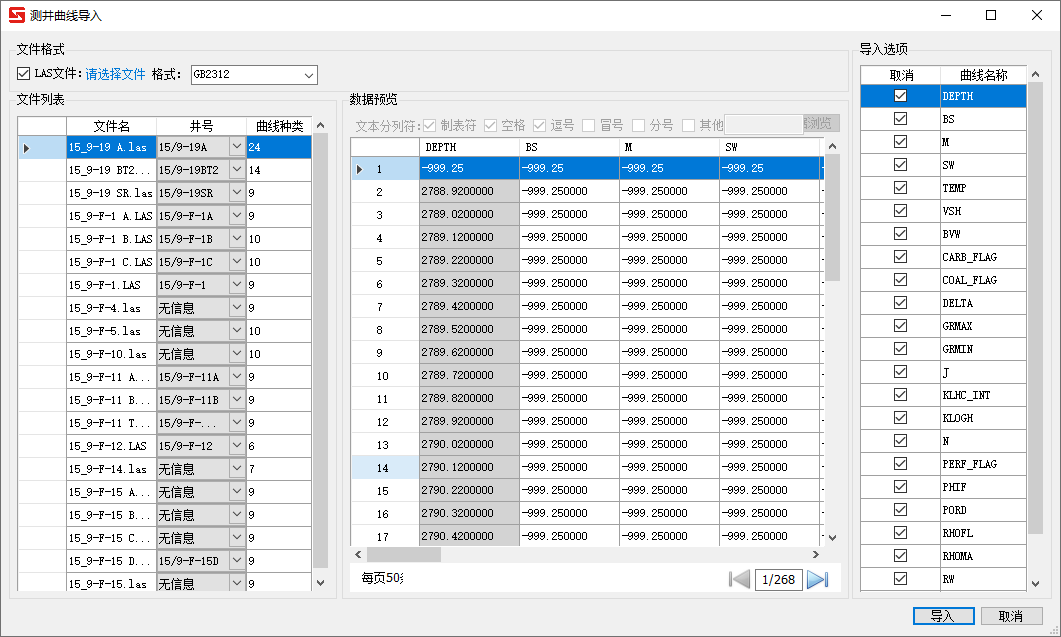

    • 右键可以移除选中的文件 井las曲线导入
  3. 在左侧文件列表窗口为每个文件分配对应的井（不导入选择无信息或者右键删除）。选择文件列表中的一个文件后，中间数据预览窗口可以查看和编辑数据（深度列不可编辑）。右侧导入选项可以控制当前文件要导入的数据列（深度列必须导入）
  4. 确认无误后点击确定保存数据。

文本曲线数据导入#

要导入井曲线数据，需要准备包含以下内容的文本文件：

  • 第一行是表头行的各个曲线列
  • 第一列是深度且名称为DEPTH

导入步骤：

  1. 点击菜单栏的导入井曲线，打开测井曲线导入窗口，或者在“数据管理”窗口中，展开“井数据”下需要导入数据的一口井，右键“井曲线”选择导入，点击右侧的“数据导入”。

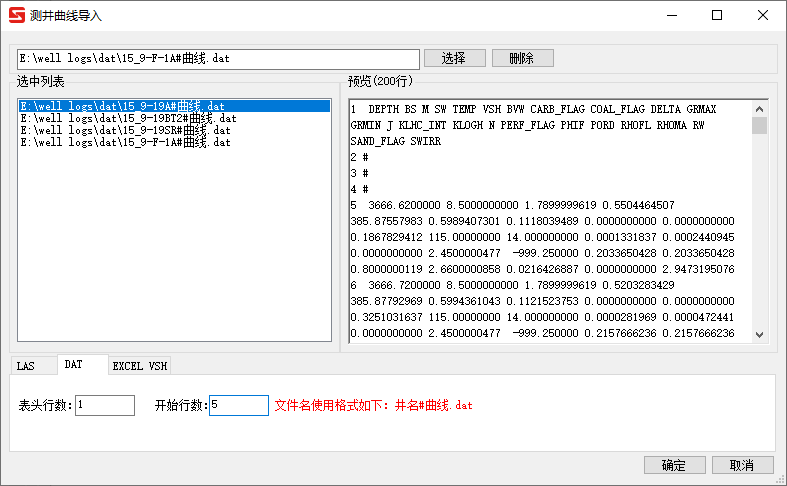

  2. 在弹出的窗口中取消选中DAT，选择要导入的数据文件，可以同时选择多个文件一并导入。选中的文件将加载到选中列表中。
    • 可以选择导入多个井曲线数据

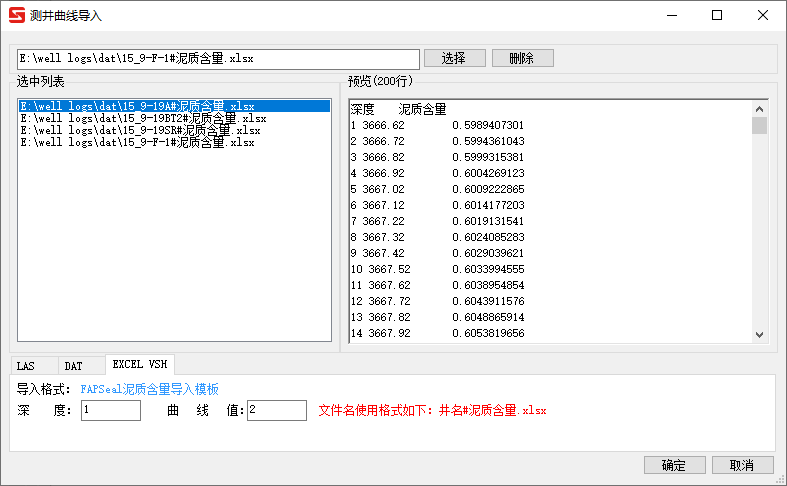

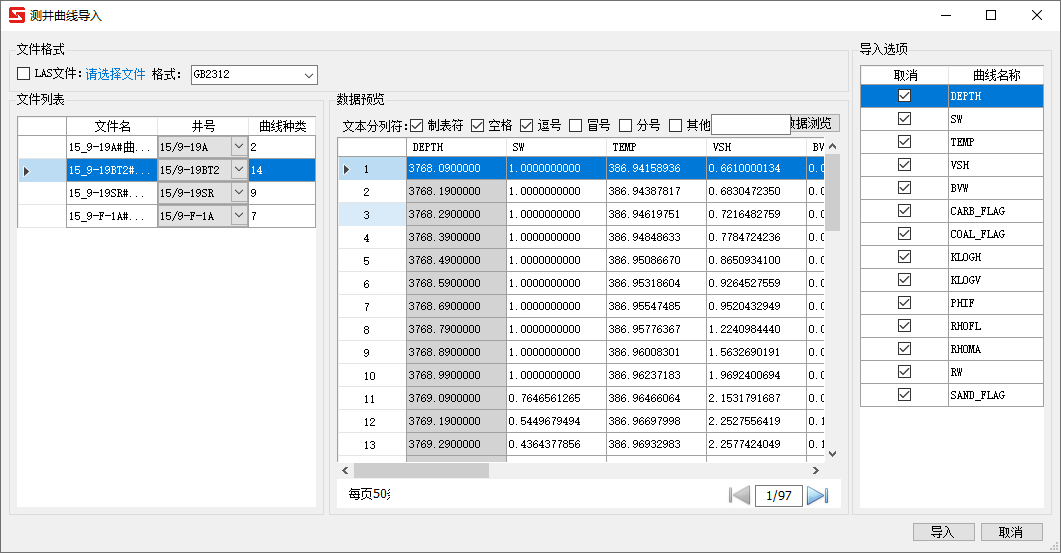

    • 右键可以移除选中的文件 井曲线DAT格式导入
  3. 在左侧文件列表窗口为每个文件分配对应的井（不导入选择无信息或者右键删除）。选择文件列表中的一个文件后，中间数据预览窗口可以查看和编辑数据（深度列不可编辑）。右侧导入选项可以控制当前文件要导入的数据列（深度列必须导入）
  4. 确认无误后点击确定保存数据。

提示

导入时，如果用Excel等打开了该数据文件，请将其关闭，否则可能会读取失败。

井解释导入#

要导入井解释数据，需要准备包含以下内容的Excel文件：

  • 井名/井号
  • 层号
  • 顶界深度
  • 底界深度
  • 解释结论

可以通过导出的模板提前配置数据格式。

导入步骤：

  1. 点击菜单栏的导入测井解释，打开测井解释导入窗口，或者在“数据管理”窗口中，展开“井数据”下需要导入数据的一口井，双击或右键“井解释”选择导入，点击右侧的“数据导入”。
  2. 在弹出的窗口中选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。

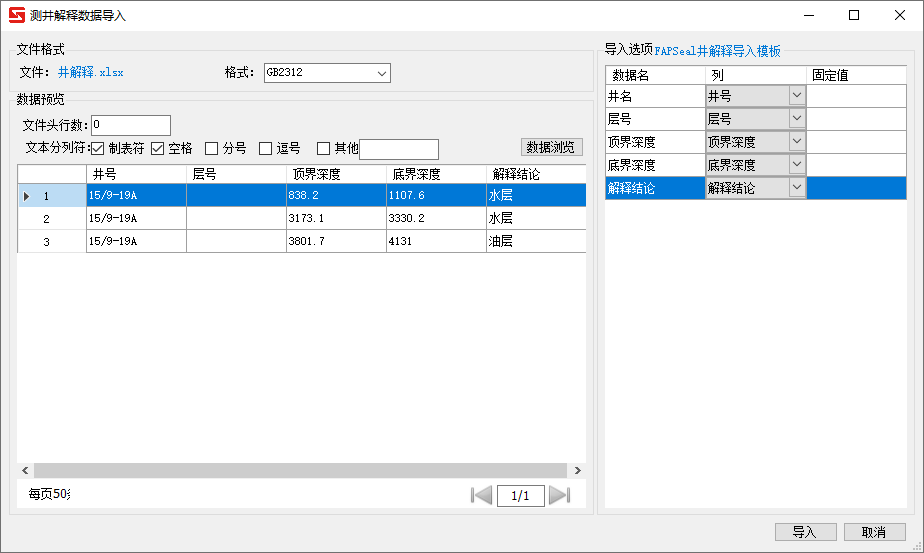

    • 导入时，如果用Excel等打开了该数据文件，请将其关闭。 测井解释导入
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。
  4. 确认无误后点击确定保存数据。

地层数据导入#

要导入地层，数据文件内需要包含：

  • 坐标X
  • 坐标Y
  • 深度域的坐标Z（单位 米）

最好包含以下数据；或者明确地层或者工区的范围和测线数量，然后在数据管理里添加测网：

  • 主测线（row）
  • 联络测线（col）

导入步骤：

  1. 点击菜单栏的导入地层，打开地层导入窗口，或者在“数据管理”窗口中，右键单击要导入的地层，点击“导入数据”，或者右键单击 “地层数据”，选择“批量地层维护”。点击“数据导入”。

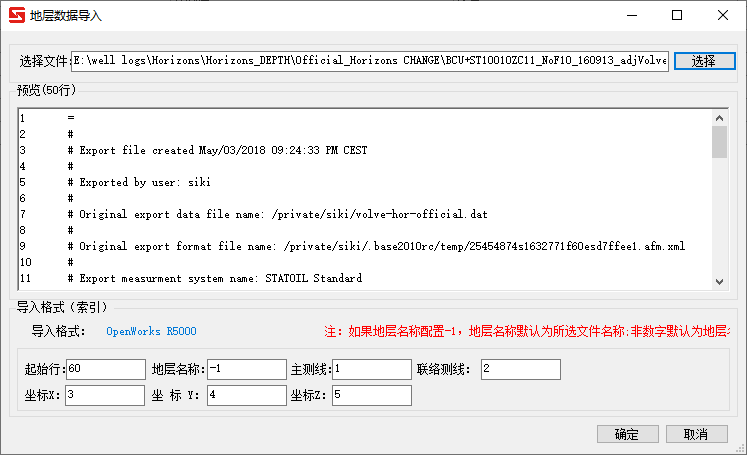

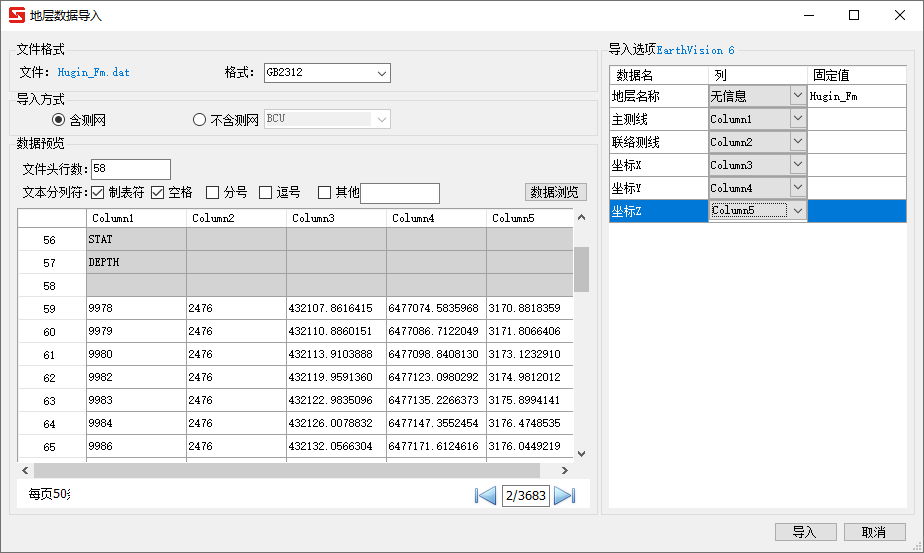

  2. 在弹出的窗口中选择要导入的数据文件。（如果不显示数据，可能需要在右上角添加模板）调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。如果数据没有测网，需要在数据管理里添加测网后选择对应的测网。 地层数据导入
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。地层名称固定值默认为文件名。
  4. 点击确定后，弹出数据覆盖提示，确认无误后点击确定开始导入数据。
  5. 导入完成后系统提示“导入完成”，此时可用“数据查看”检查数据是否成功导入。

断层数据导入#

断层属性数据导入#

提示

断层属性数据只用于地质力学分析，要导入三维断层数据请使用断层节导入或断层点导入。

要导入断层属性数据，需要准备包含以下内容的dat文本文件：

  • 断层名称
  • 坐标X
  • 坐标Y
  • 深度域的坐标Z（单位 米）
  • 倾角
  • 倾向
  • 泥质含量（SGR）

可以通过导出的模板（Fault 2 SGR.dat）提前配置数据格式。

断层基本数据样例
1
2
3
4
5
#   Name          X            Y       Z      SGR      Dip     Strike
#             Metres       Metres    Metres  Ratio   Degrees  Degrees
 FAULT 2   408899.59   3172669.75   5929.96  16.28     40.79   334.56
 FAULT 2   408893.47   3172666.50   5935.96  18.24     44.88   336.10
 ...

导入步骤：

  1. 在“数据管理”窗口中，右键单击“断层数据”，选择“导入断层数据”。
    • 也可以在断层稳定性评价中导入断层
  2. 点击右侧的“数据导入”，在弹出的窗口中选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。

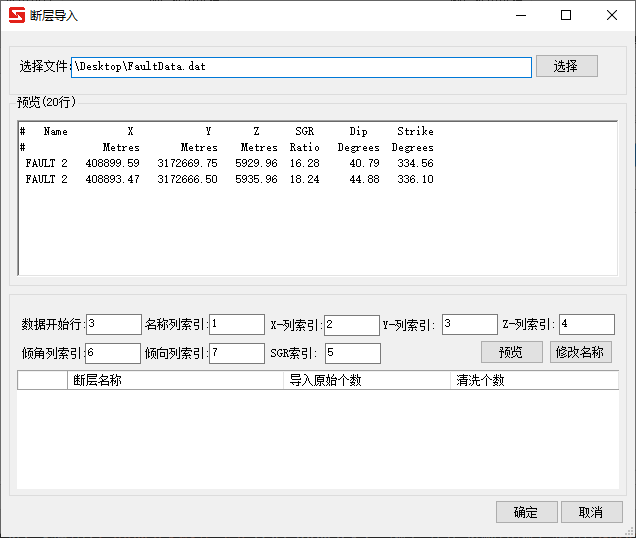

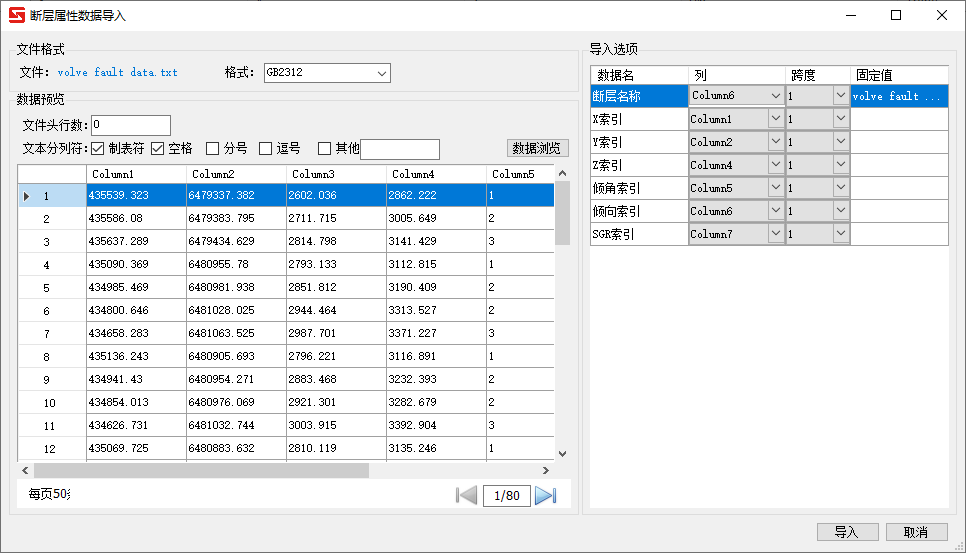

  3. 根据数据文件的格式，在下方配置数据开始行，以及相应的数据索引列。 导入断层属性数据
  4. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。断层名称固定值默认为文件名。
  5. 确认无误后点击确定保存数据。

断层节导入#

导入断层节之前请根据断层节编号方式确定导入方式，编号方式为1-3使用Landmark格式导入，编号方式为顺序编号使用Geoeast格式导入

Landmark格式导入#

要导入断层节，数据文件应当为Landmark R2003格式，或者准备包含以下内容列的数据：

  • 断层节ID索引（Origin ID），若无（如使用SMI导出的数据）则配置为无数据
  • 断层名称索引（Plane ID）
  • 坐标X
  • 坐标Y
  • 深度域的坐标Z（单位 米）
  • 断层节节点编号（Flag）（每节由1开始，3结束）

格式如下：

断层节数据样例
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
#Origin ID     Plane ID              X          Y            Z        Flag
325            FAULT 2               492199.22  3365458.75   586.1577   1
325            FAULT 2               491517.00  3365428.75   539.2715   2
325            FAULT 2               490668.59  3365391.00   525.8862   3
330            FAULT 2               493061.03  3365084.25   414.7495   1
330            FAULT 2               492113.22  3365042.25   488.8750   2
330            FAULT 2               490918.12  3364989.25   545.0122   3
335            FAULT 2               491534.59  3364603.50   434.5811   1
335            FAULT 2               492165.22  3364631.50   497.8506   2
335            FAULT 2               493056.62  3364671.00   488.4595   2
335            FAULT 2               493718.88  3364700.25   487.9014   2
......

导入步骤：

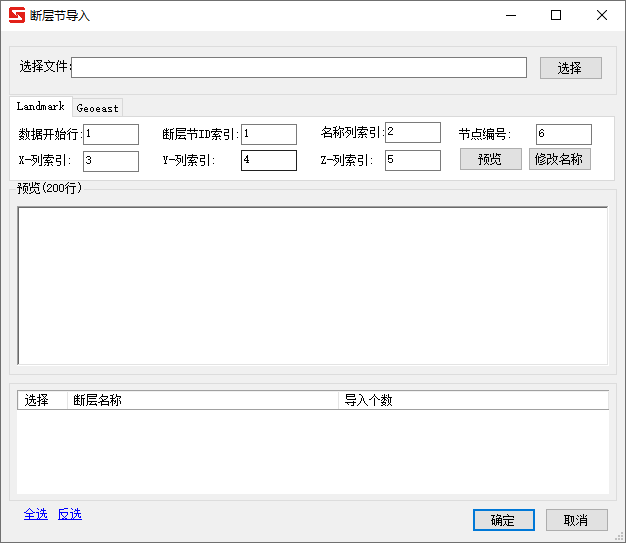

  1. 点击菜单栏的导入断层节，打开断层导入窗口，或者在“数据管理”窗口中，右键单击“断层数据”，选择“导入断层节”。点击右侧的“数据导入”。

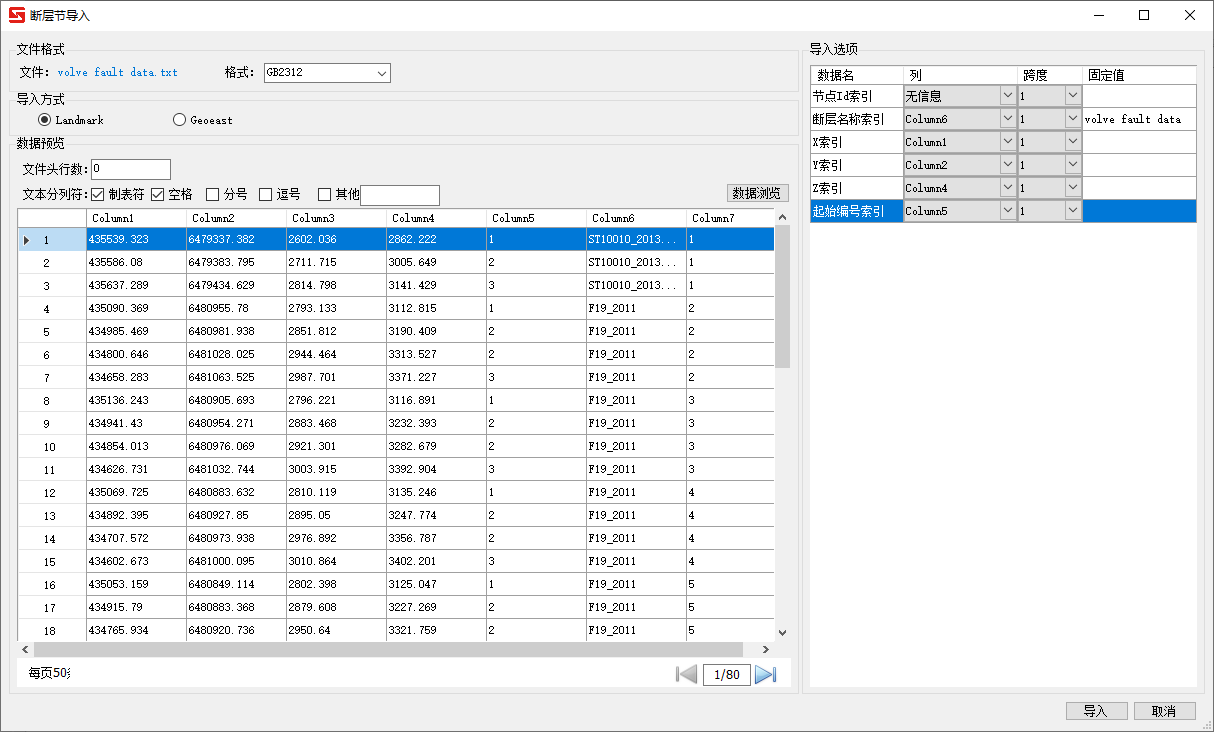

  2. 在弹出的窗口中的导入方式选择landmark标签页，然后选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 Landmark格式导入，其中第5列为landmark的断层节索引
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。断层名称固定值默认为文件名。
  4. 确认无误后点击确定保存数据。

Geoeast格式导入#

要导入断层节，数据文件应当为geoeast格式，或者准备包含以下内容列的数据：

  • 断层名称索引（Plane ID）
  • 坐标X
  • 坐标Y
  • 深度域的坐标Z（单位 米）
  • 断层节连接标识（connectionFlag）
断层节数据样例
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
Plane ID              X          Y            Z        connectionFlag
FAULT 2               492199.22  3365458.75   586.1577   1
FAULT 2               491517.00  3365428.75   539.2715   2
FAULT 2               490668.59  3365391.00   525.8862   3
FAULT 2               493061.03  3365084.25   414.7495   1
FAULT 2               492113.22  3365042.25   488.8750   2
FAULT 2               490918.12  3364989.25   545.0122   3
FAULT 2               491534.59  3364603.50   434.5811   1
FAULT 2               492165.22  3364631.50   497.8506   2
FAULT 2               493056.62  3364671.00   488.4595   2
FAULT 2               493718.88  3364700.25   487.9014   2
......

导入步骤：

  1. 点击菜单栏的导入断层节，打开断层导入窗口。或者在“数据管理”窗口中，右键单击“断层数据”，选择“导入断层节”，点击右侧的“数据导入”。

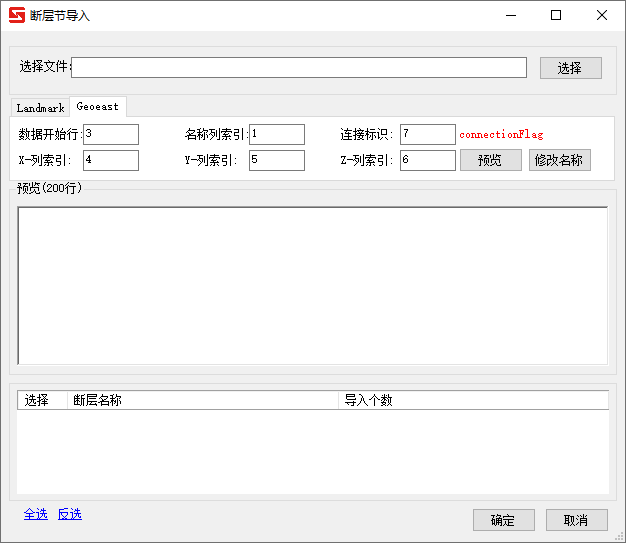

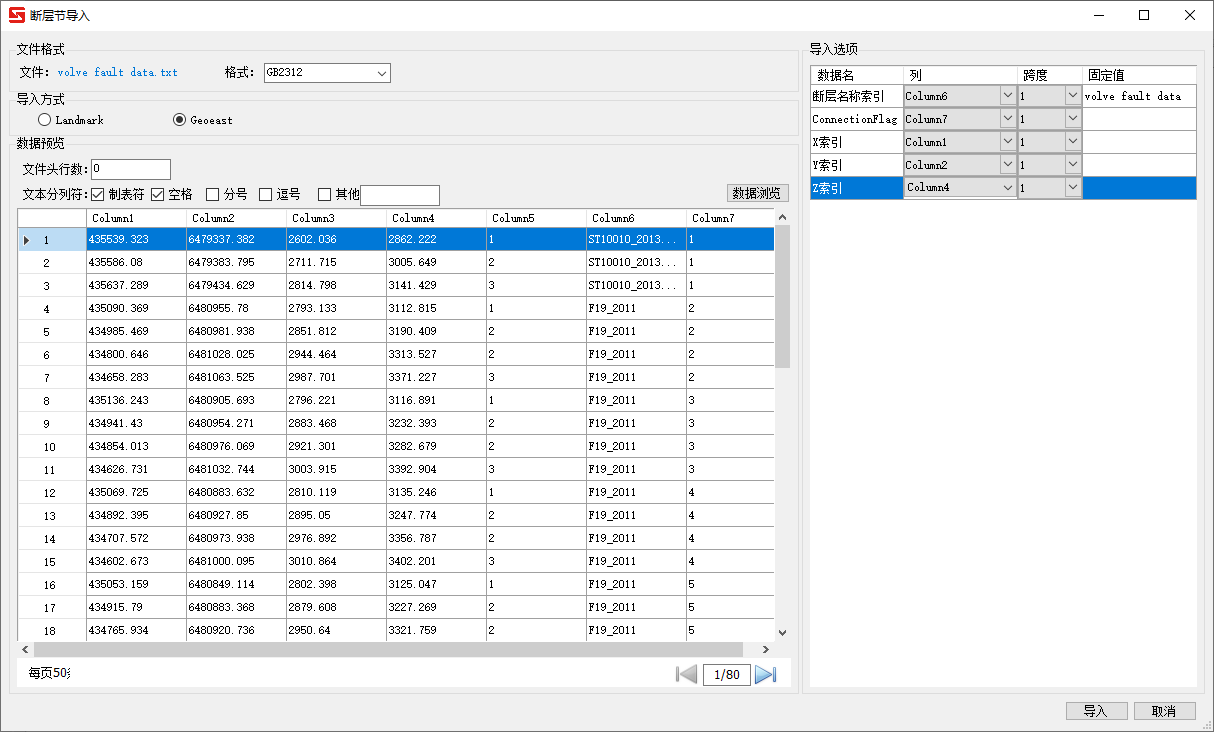

  2. 在弹出的窗口中的导入方式选择Geoeast标签页，然后要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 Geoeast格式导入，其中第7列为landmark的断层节索引
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。断层名称固定值默认为文件名。
  4. 确认无误后点击确定保存数据。

断层点导入#

提示

断层点导入后不能在三维中调整断层形态，要导入三维断层数据请使用断层节导入。

要导入断层点数据，需要准备包含以下内容的表格或文本文件：

  • 断层名称
  • 坐标X
  • 坐标Y
  • 深度域的坐标Z（单位 米）

可以通过下述内容提前配置数据格式。

断层点数据样例
1
2
3
4
5
#   Name          X            Y       Z
#             Metres       Metres    Metres
 FAULT 2   408899.59   3172669.75   5929.96
 FAULT 2   408893.47   3172666.50   5935.96
 ...

导入步骤：

  1. 在“数据管理”窗口中，右键单击“断层数据”，选择“断层点导入”。

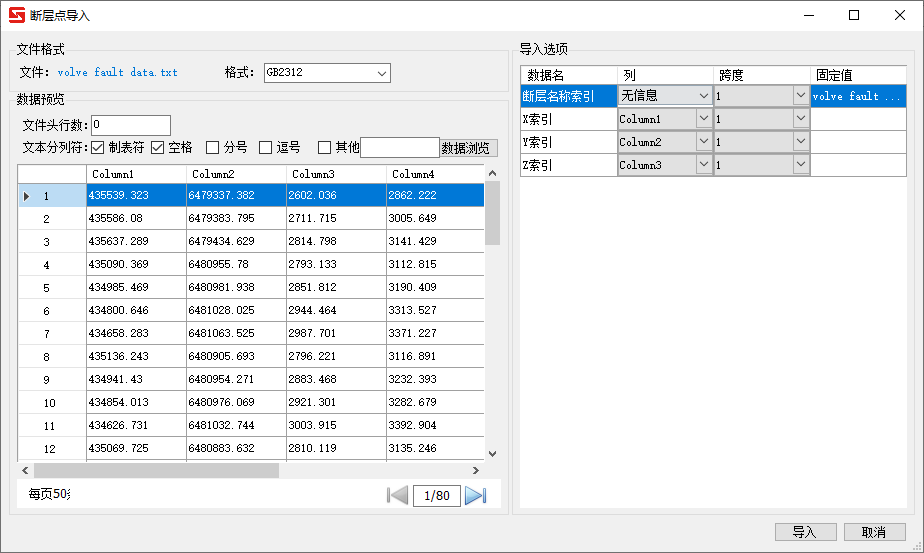

  2. 点击右侧的“数据导入”，在弹出的窗口中选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 导入断层点数据
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。断层名称固定值默认为文件名。
  4. 确认无误后点击确定保存数据。

断层多边形（polygon）导入#

提示

该部分内容可能过时。

无上下盘区分#

要导入无上下盘区分的断层多边形，需要准备包含以下内容的数据文件：

  • 包含断层名称、地层名称和多边形名称等数据的文件头
  • 坐标X
  • 坐标Y
  • 深度域的坐标Z（单位 米）

格式如下：

断层多边形样例
1
2
3
4
5
6
7
PLANE: Fault1         XYUNITS:Metres    ZUNITS:Metres
HORIZON:Horizon1      POLYGON:P.1                 NPOINTS:   538
       50694.469  19644.875            4853.611
       50691.438  19644.875            4852.836
       50674.500  19652.375            4852.588
       50694.594  19651.500            4852.494
......

导入步骤：

  1. 在“数据管理”窗口中，右键单击“断层数据”，选择“导入断层多边形”。

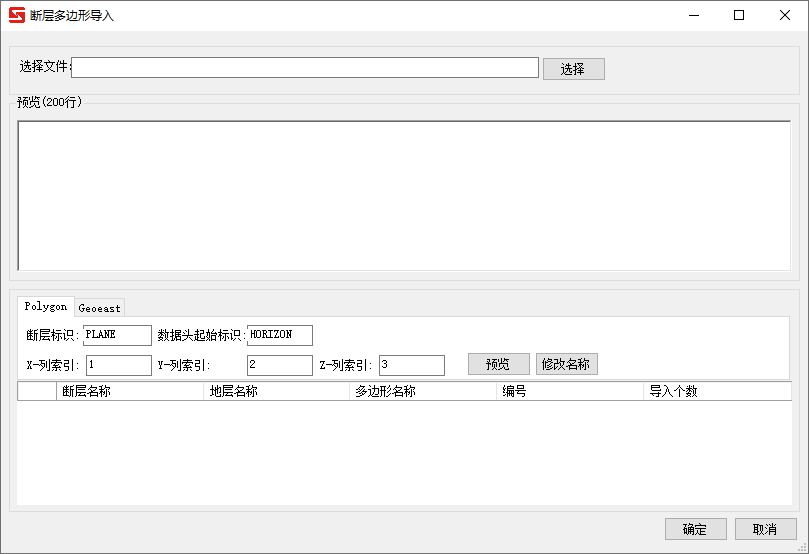

  2. 点击右侧的“数据导入”，选择“Polygon”标签在弹出的窗口中选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 无上下盘区分的断层多边形导入
  3. 根据数据文件的格式，在下方配置断层数据和数据头起始位置（默认为PLANE和HORIZON），以及相应的数据索引列。
  4. 点击预览，下方会显示数据包含的断层多边形，选中断层点击“修改名称”编辑名称。
  5. 确认无误后点击确定保存数据。

有上下盘区分#

要导入有上下盘区分的断层多边形，需要准备包含以下内容的数据文件：

  • 包含断层名称、地层名称和多边形名称等数据的文件头
  • 坐标X
  • 坐标Y
  • 深度域的坐标Z（单位 米）

格式如下：

断层多边形样例
1
2
3
4
5
6
7
PLANE: Fault1         XYUNITS:Metres    ZUNITS:Metres
HORIZON:Horizon1      POLYGON:P.1                 NPOINTS:   538
       50694.469  19644.875            4853.611
       50691.438  19644.875            4852.836
       50674.500  19652.375            4852.588
       50694.594  19651.500            4852.494
......

导入步骤：

  1. 在“数据管理”窗口中，右键单击“断层数据”，选择“导入断层多边形”。

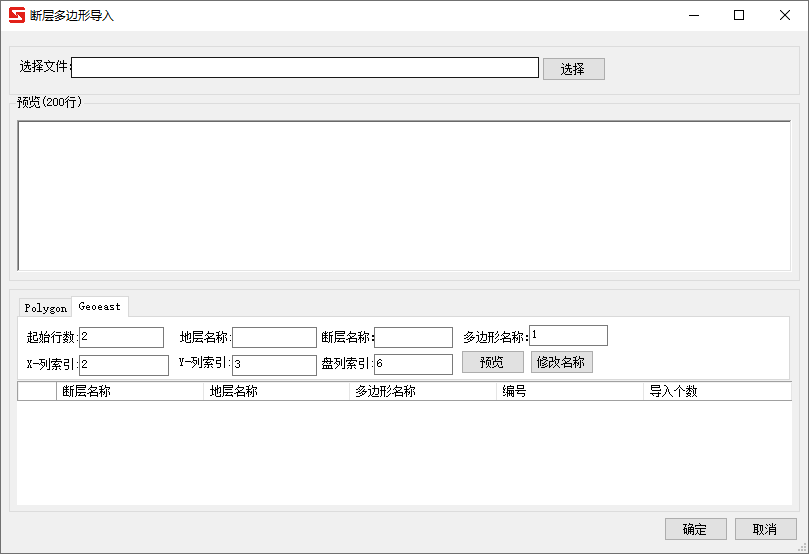

  2. 点击右侧的“数据导入”，选择“Geoeast”标签，在弹出的窗口中选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 有上下盘区分的断层多边形导入
  3. 根据数据文件的格式，在下方配置断层数据和数据头起始位置（默认为PLANE和HORIZON），以及相应的数据索引列。
  4. 点击预览，下方会显示数据包含的断层多边形，选中断层点击“修改名称”编辑名称。
  5. 确认无误后点击确定保存数据。

断距距离曲线导入#

要导入断层距离曲线，需要准备包含以下内容的Excel文件：

  • 断层名称
  • 地层名称
  • 长度
  • 上升盘深度（负值）
  • 下降盘深度（负值）

可以通过导出的模板提前配置数据格式。

提示

断层距离曲线的深度值为负值，正值或上下盘错误可能会导致断距距离曲线无法显示。

导入步骤：

  1. 点击菜单栏的导入断距距离曲线，打开断距距离曲线导入窗口。或者在“数据管理”窗口中，右键单击“断层数据”，选择“添加断距距离曲线”，点击右侧的“数据导入”。

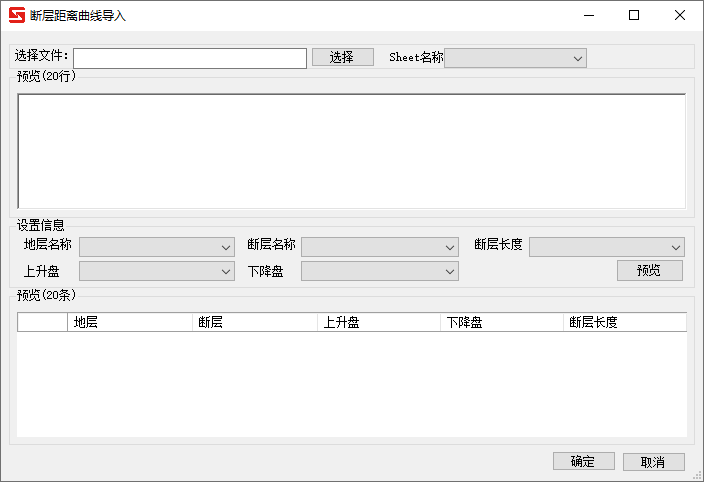

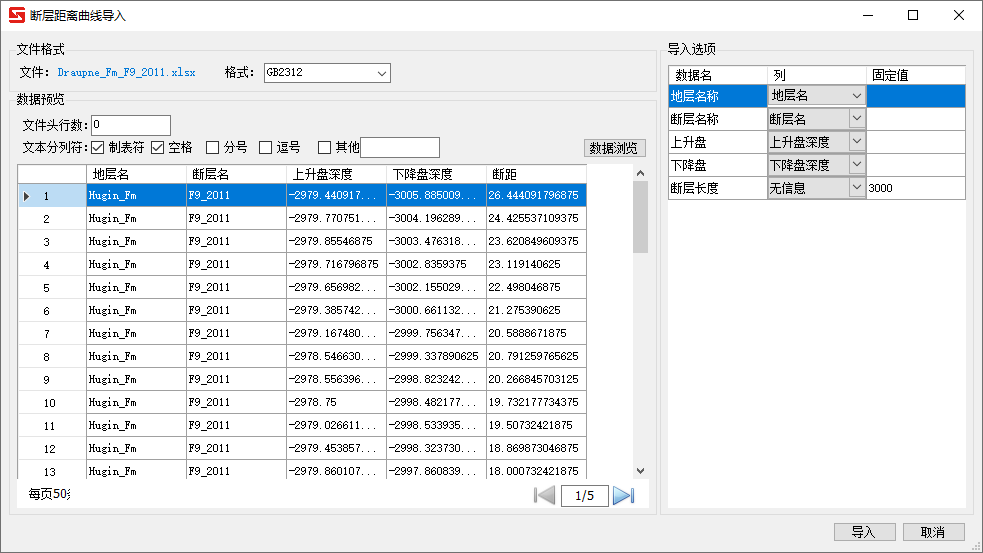

  2. 在弹出的窗口中选择要导入的数据文件。调整编码格式、文件头行数和文本分列符使数据正确显示。点击数据浏览可以刷新。 断层距离曲线导入
    • 导入时，如果用Excel等打开了该数据文件，请将其关闭。
  3. 根据数据文件的格式，在右侧配置相应的导入格式。
    • 对应的列为“无信息”时，则使用右侧的固定值。断层长度默认为3000。
  4. 确认无误后点击确定保存数据。
