构造建模#
在进行属性评价前等工作之前进行构造建模可以优化建模形态，并且可以编辑建模不准确的位置以提高建模精度。
断层质量校正#
断层质量校正包括断层节编辑、断层边界绘制、断层交线绘制等功能，可以对断层不准确的数据直接编辑。
要进行断层质量校正，需要显示断层的断层节。
提示
进行断层质量校正前，建议备份断层数据（数据对象右键——>复制）
断层节编辑#
断层节编辑通过修改断层节数据对原始数据不准确的点进行修正，优化断层显示
操作步骤：
- 显示断层以及断层的断层节；
- 选择你要编辑的断层节（任意一点即可），选中的点将变为红色，选中的线将变为蓝色；
- 选中菜单栏“断层质量校正”中的断层节编辑按钮；
- 选择编辑断层节的参考地层，然后点击确定，打开工具栏的断层节编辑工具窗口；

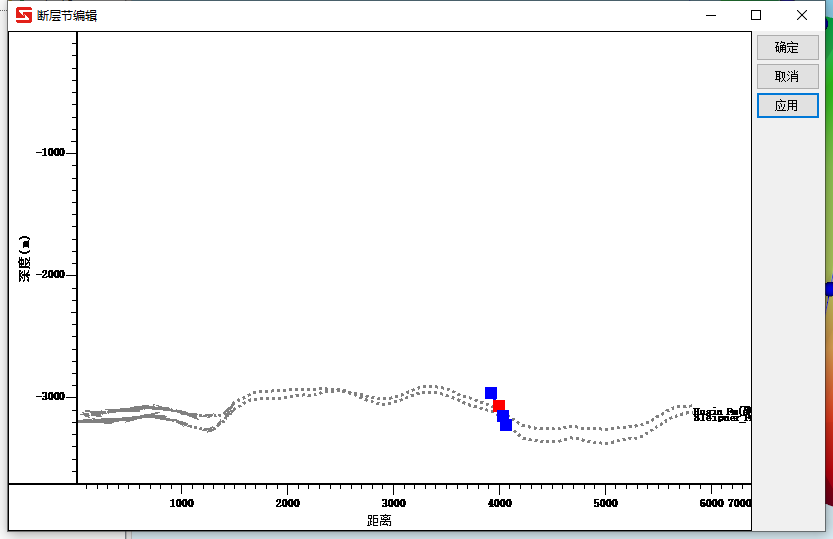

- 在窗口中拖动断层节节点以编辑断层节节点位置，完成后点击“确定”保存；
- 选择其他断层节按照上述步骤进行编辑；如对编辑结果不满意，点击快速工具栏的销/恢复按钮进行撤销/恢复操作；
- 完成断层的所有断层节编辑后，点击菜单栏的“断层精细建模”按钮，对断层进行精细建模完成后可以保存断层节的修改。
断层边界绘制#
断层边界绘制通过绘制断层边界的方式优化断层显示
操作步骤：
- 显示断层以及断层的断层节；
- 选中断层，然后选中菜单栏的“断层质量校正”按钮，启用工具栏的断层质量校正工具；
- 选中工具栏的“断层边界绘制”按钮；
-

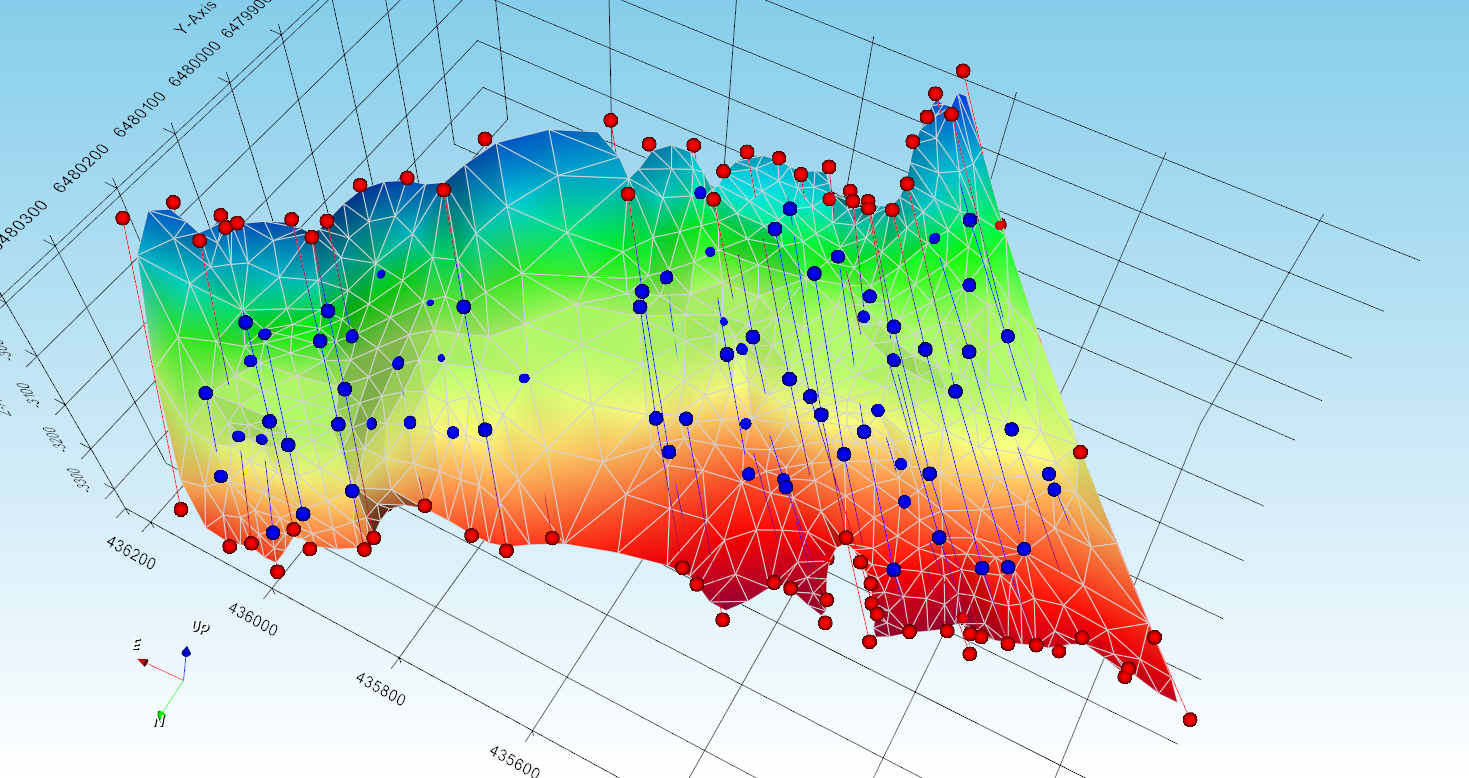

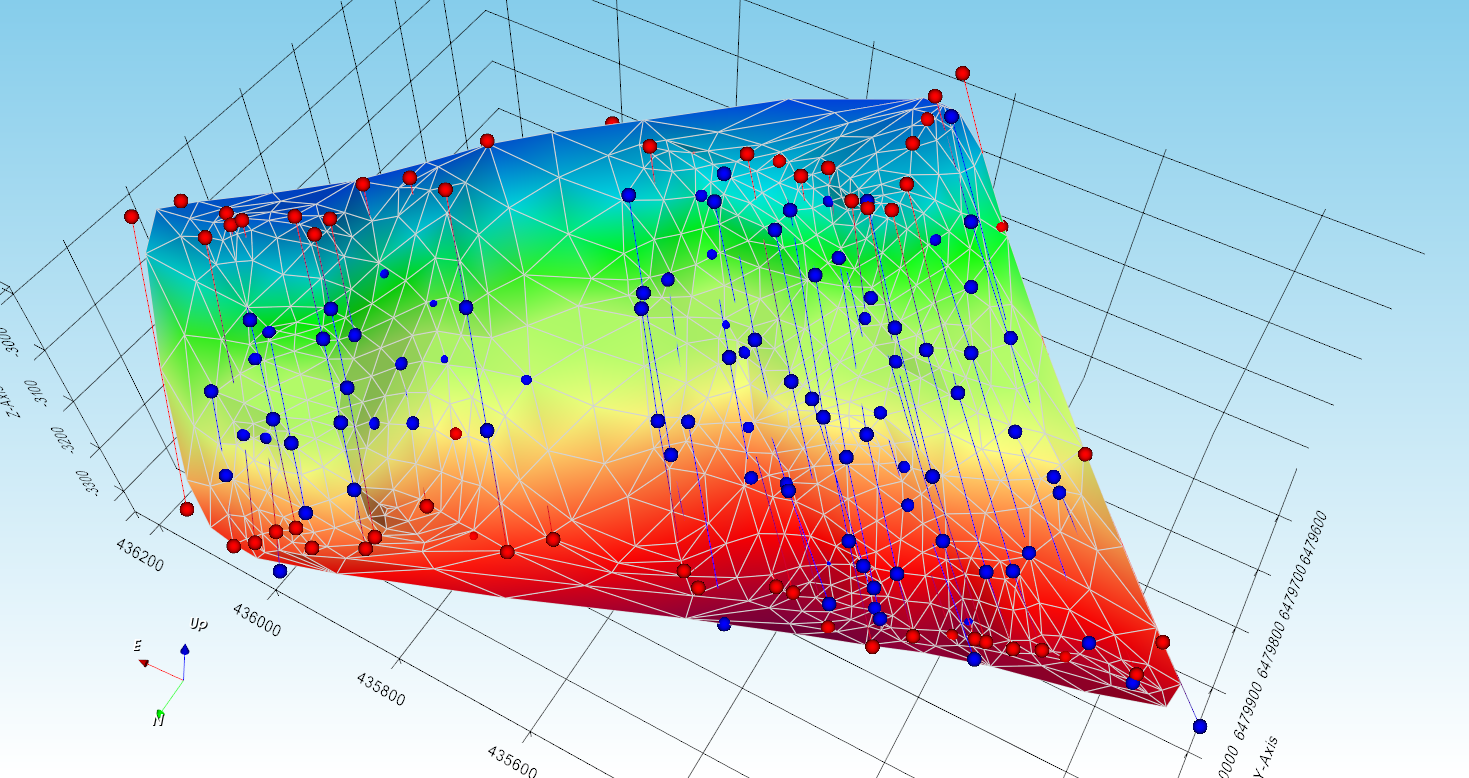

以逆时针的方式选择断层节位于断层边界的点，绘制一个闭合的断层边界；
-
完成后，点击菜单栏的“断层精细建模”按钮，对断层进行精细建模，完成绘制。
提示
为保证绘制成功，请尽量选择相接近的点。
提示
如果对绘制的断层边界不满意，可以在启用“断层质量校正”的条件下右键删除边界约束。
断层交线绘制#
通过绘制断层交线，优化两个断层相交的方式。
操作步骤：
- 显示要相交的两个断层；
-
选中要修改的断层，然后选中菜单栏的“断层质量校正”按钮，启用工具栏的断层质量校正工具；
-
选中工具栏的“断层交线绘制”按钮；
-

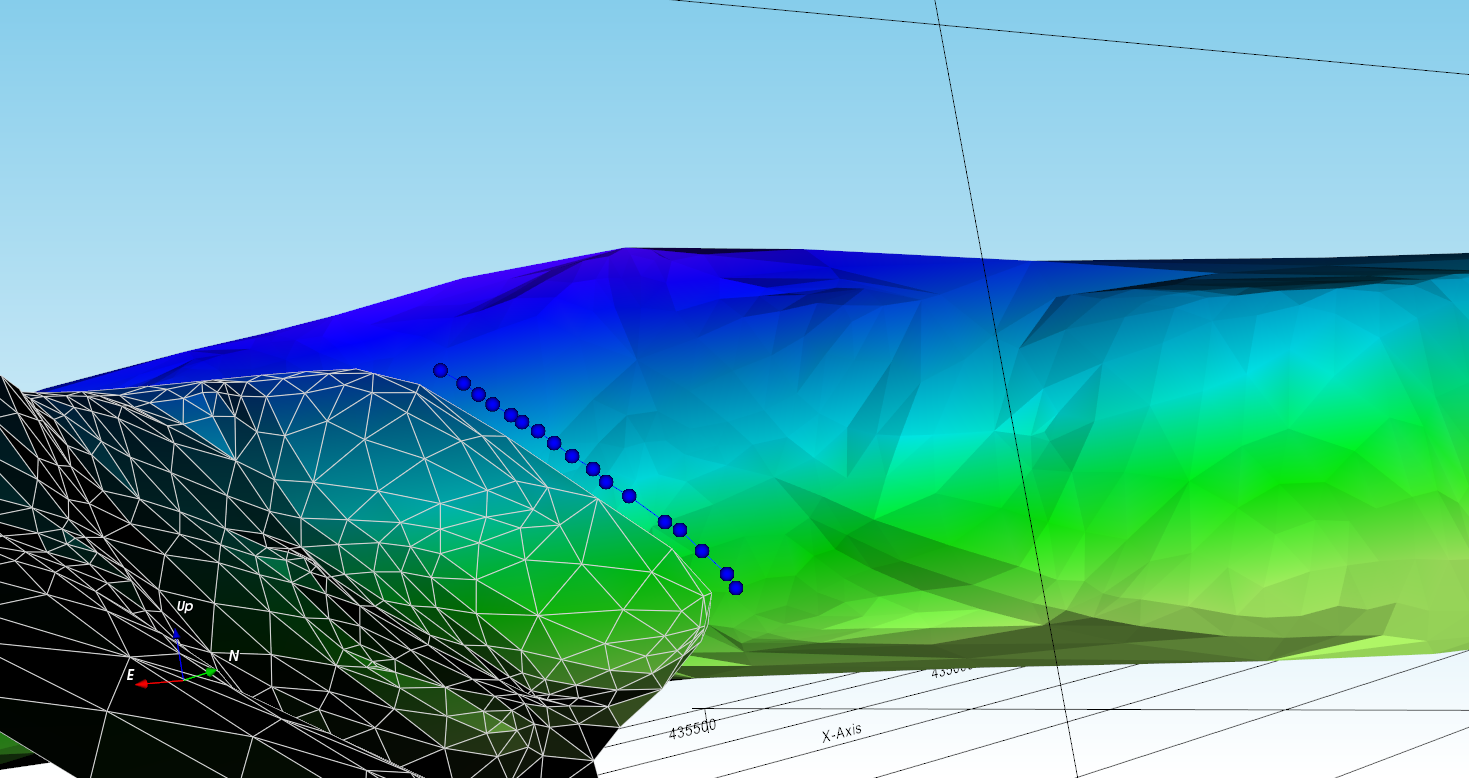

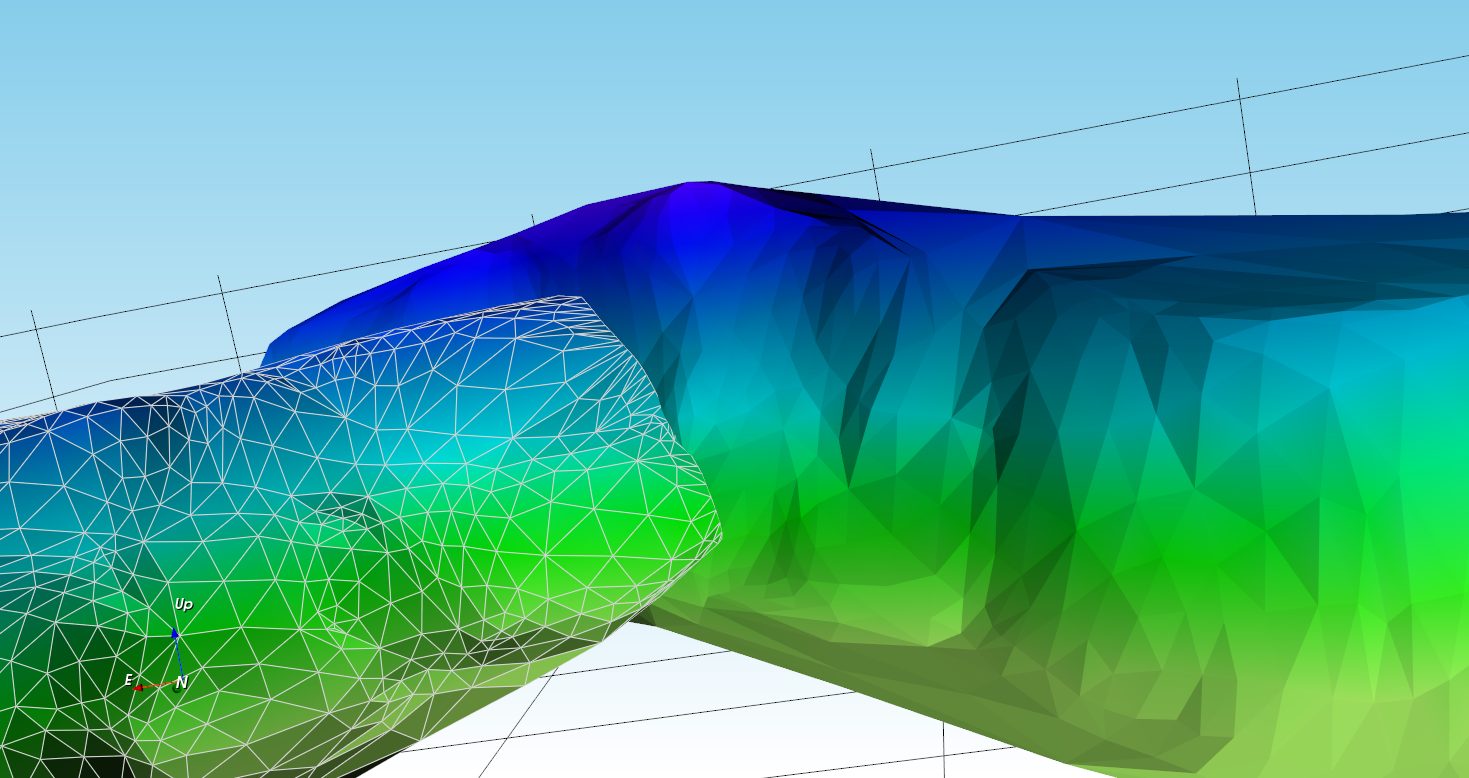

按住Shift，在另一个断层上绘制断层交线，点击快速工具栏的撤销/恢复按钮可以进行撤销/恢复操作；
-

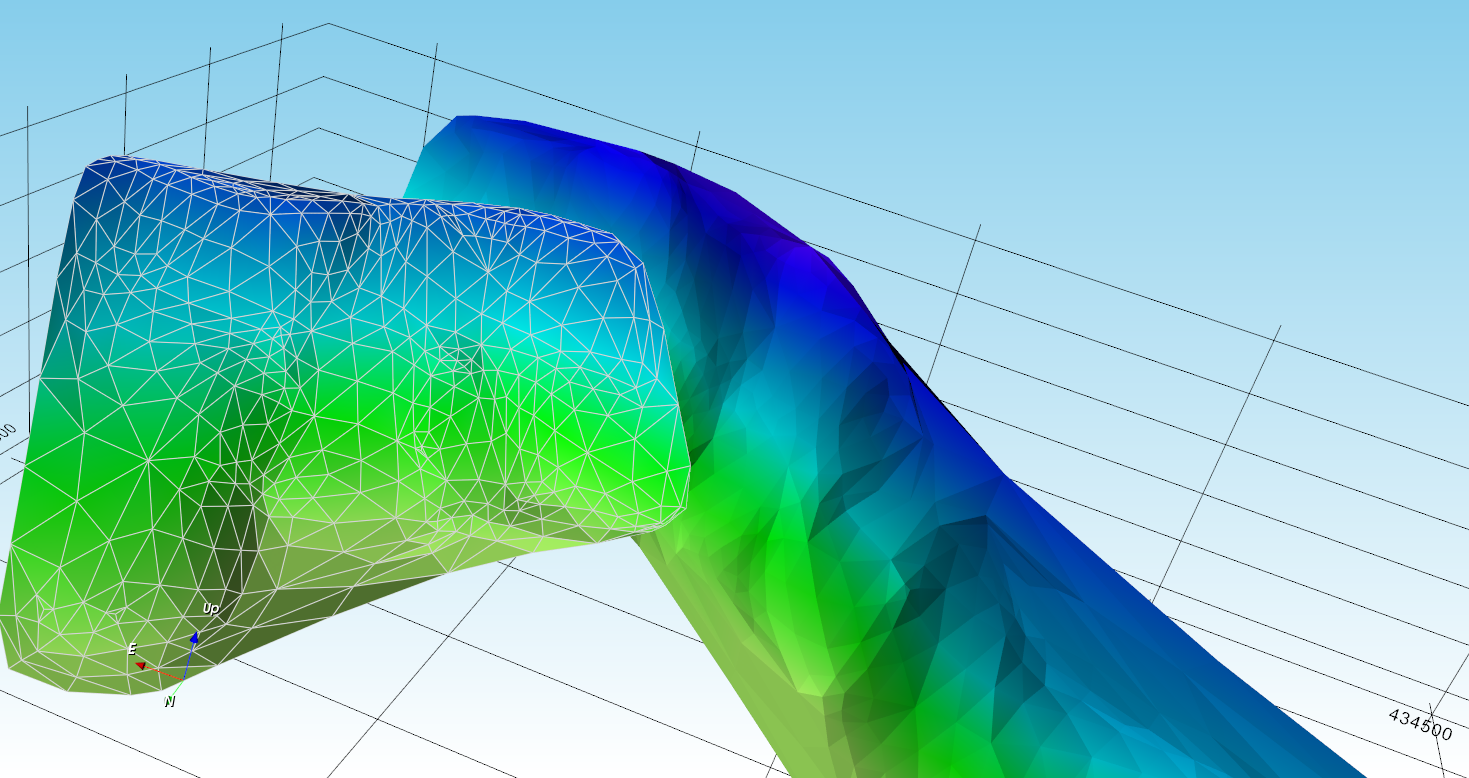

完成后，点击菜单栏的“断层精细建模”按钮，对断层进行精细建模，完成绘制。新的断层交线将以断层节的方式参与精细建模。
断层拆分#
断层拆分可以将一个断层数据拆分为多个断层，这对于未区分断层面的断层数据很有帮助。
操作步骤：
- 显示断层以及断层的断层节；
- 选中断层，然后选中菜单栏的“断层质量校正”按钮，启用工具栏的断层质量校正工具；

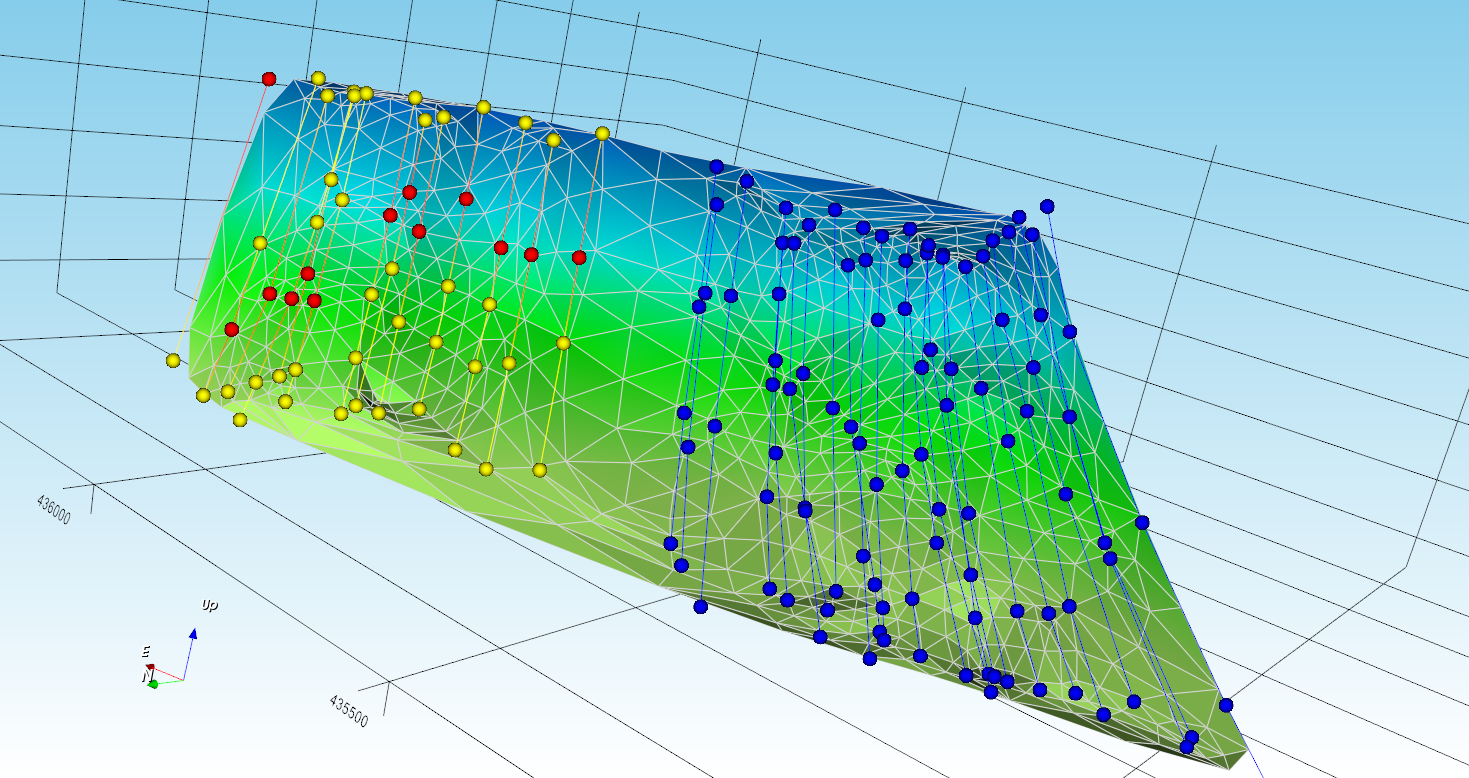

- 按住Ctrl选中多个断层节

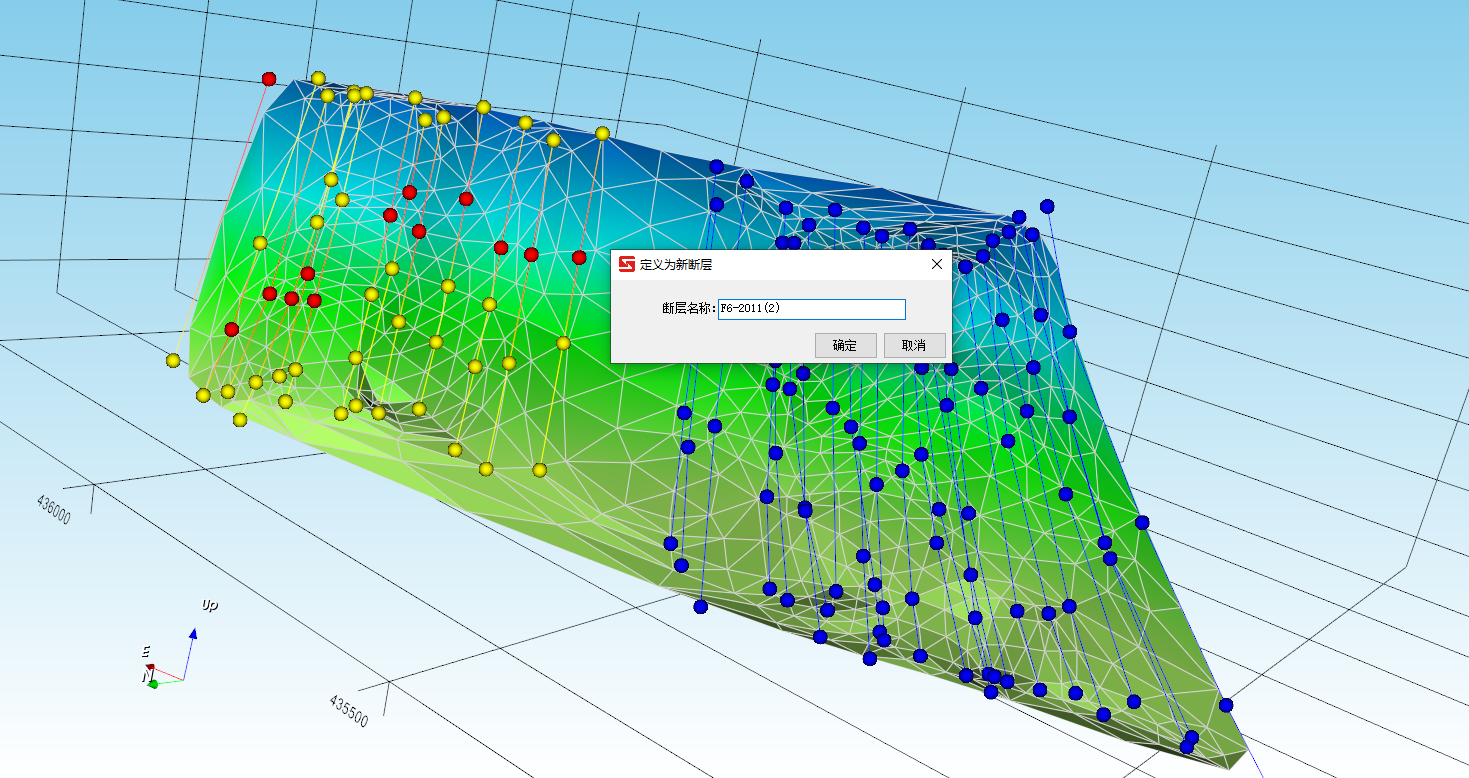

- 鼠标右键->定义为新断层，在弹出的窗口定义新断层的名称，点击确定。

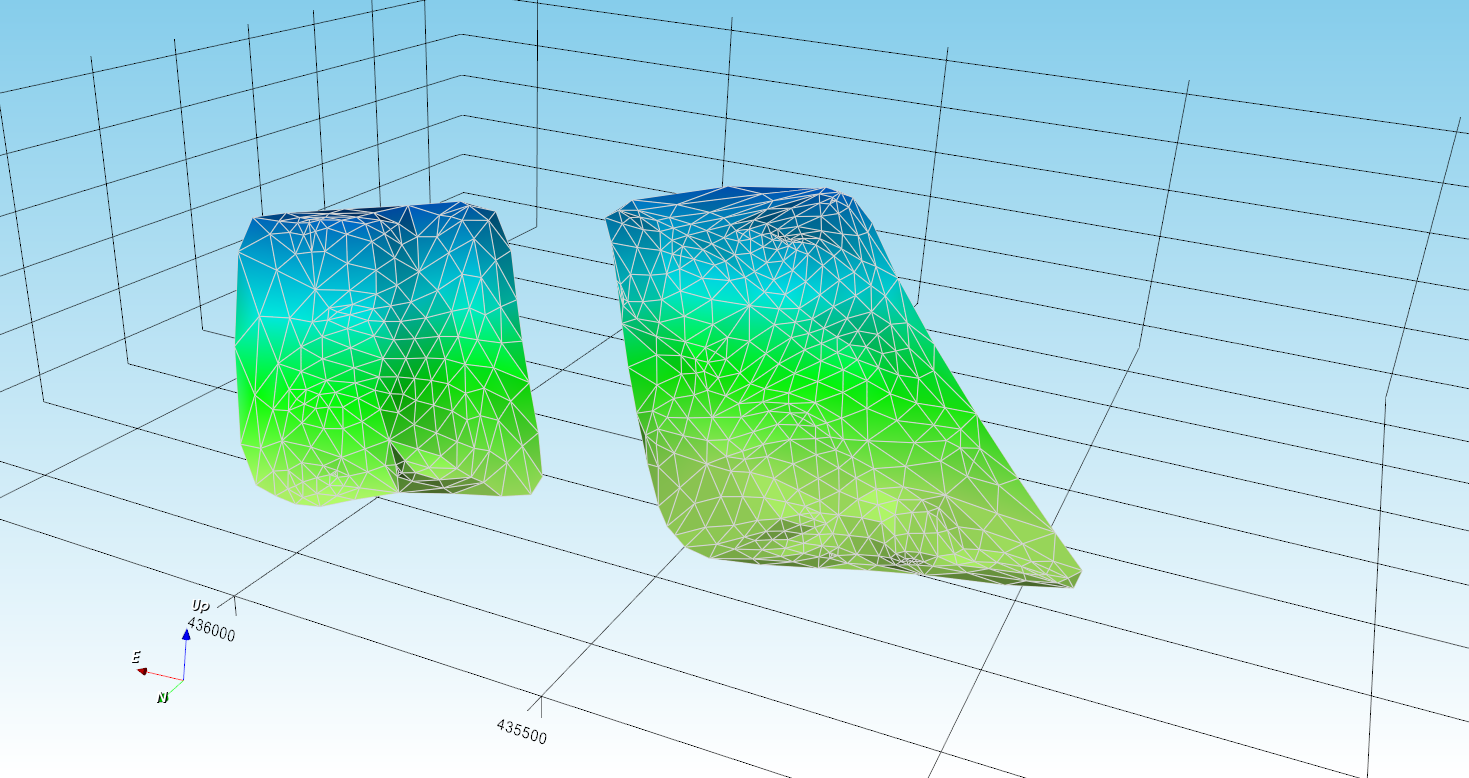

- 新断层将出现在数据对象中，重新显示两个断层即可。
删除断层节/节点#
右键可以删除断层节/节点
地层质量校正#
地层边界区域选择#
地层边界区域选择可以对地层数据中的异常点进行圈选删除以提高地层建模精度。
操作步骤：
-

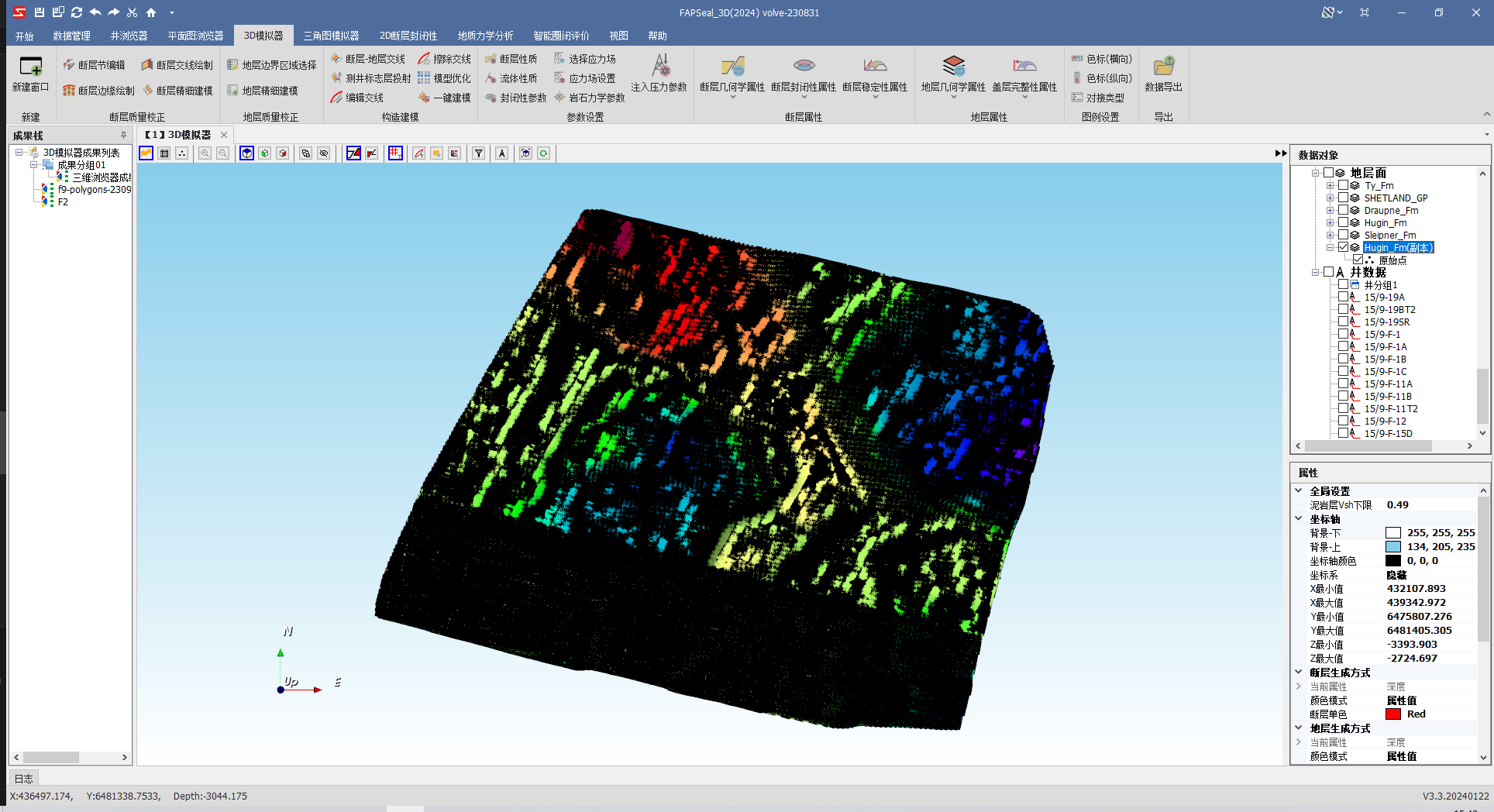

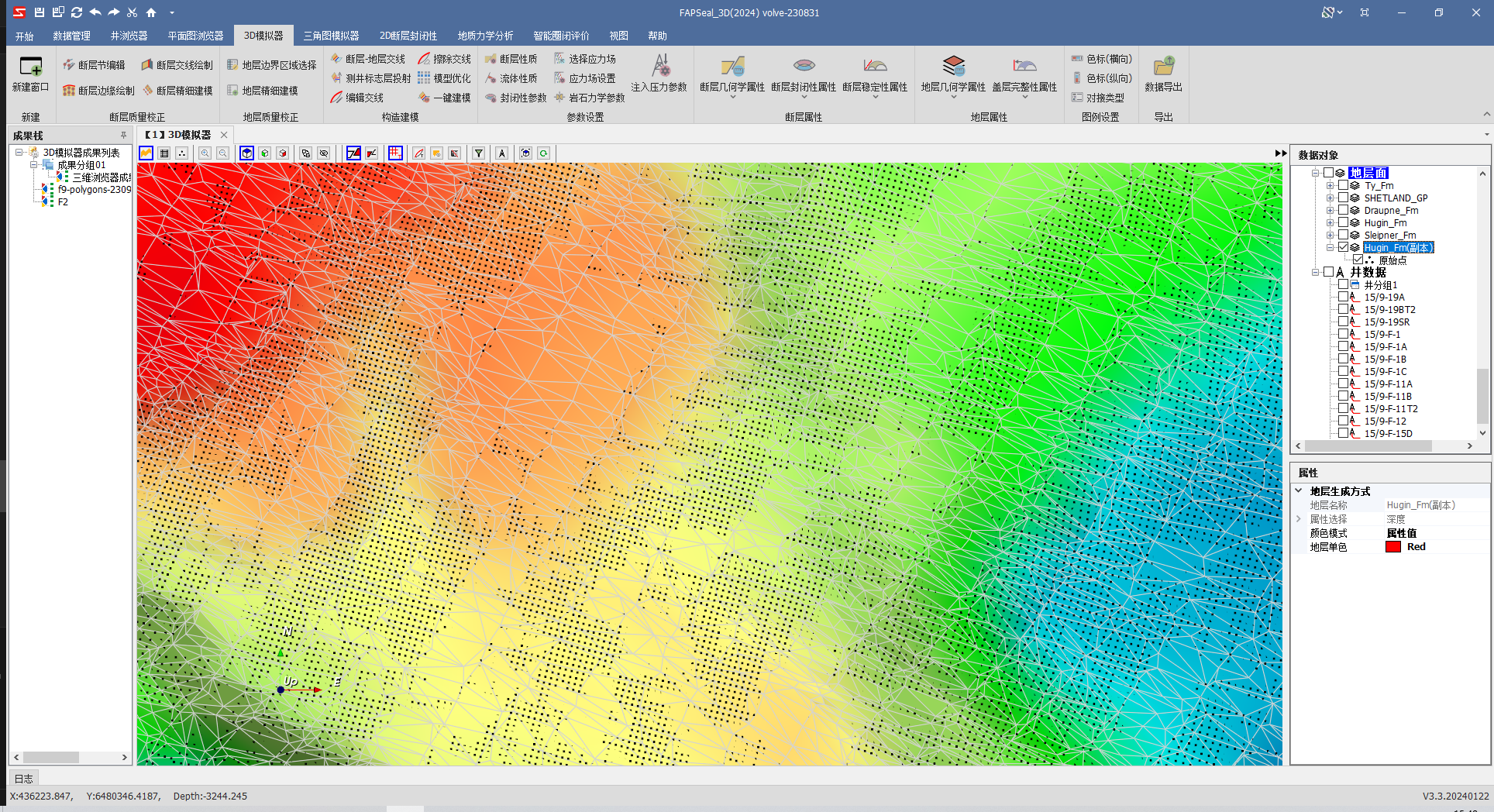

选中地层后点击地层边界区域选择按钮，此时会加载地层数据的原始点；
-

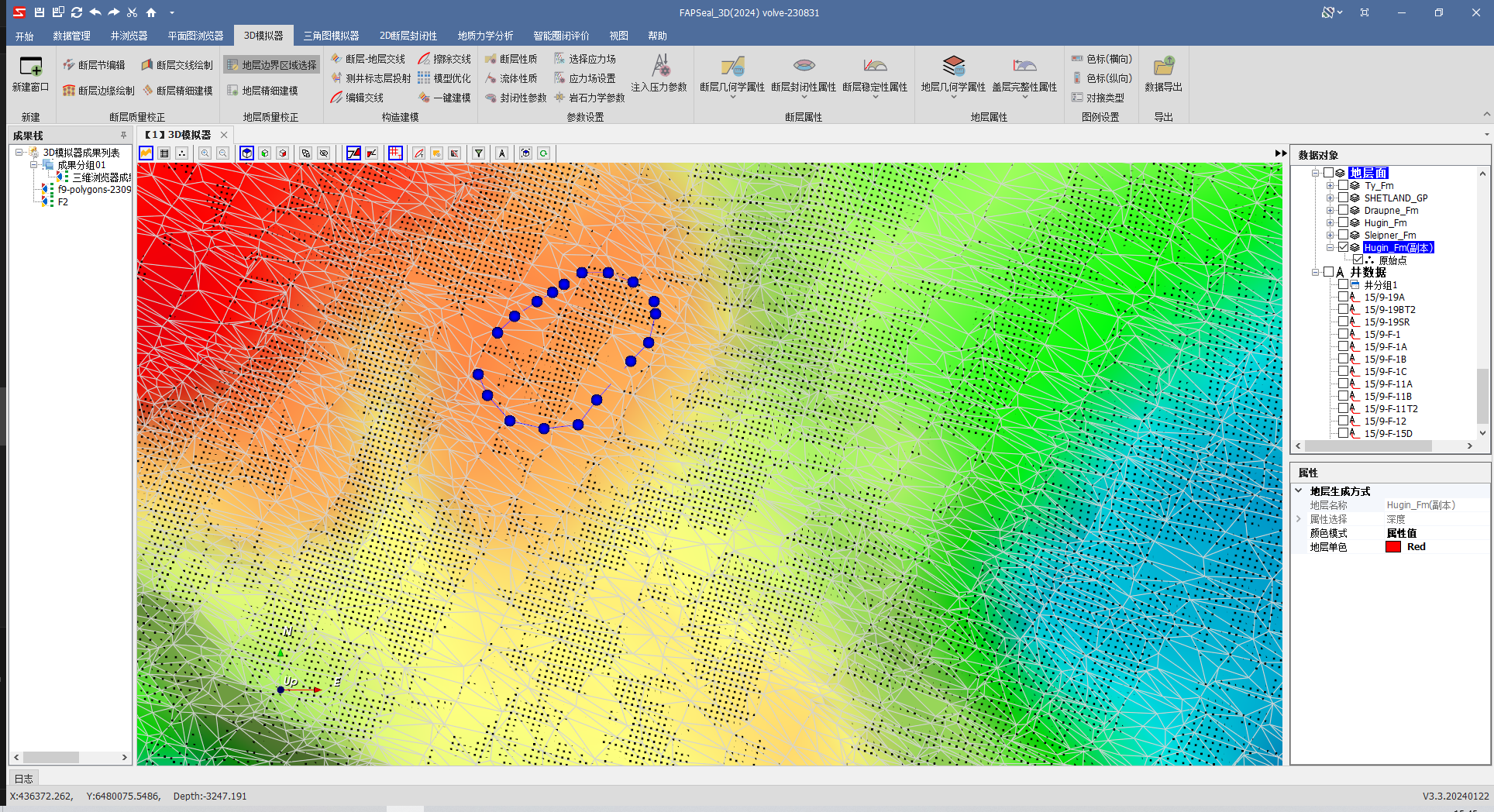

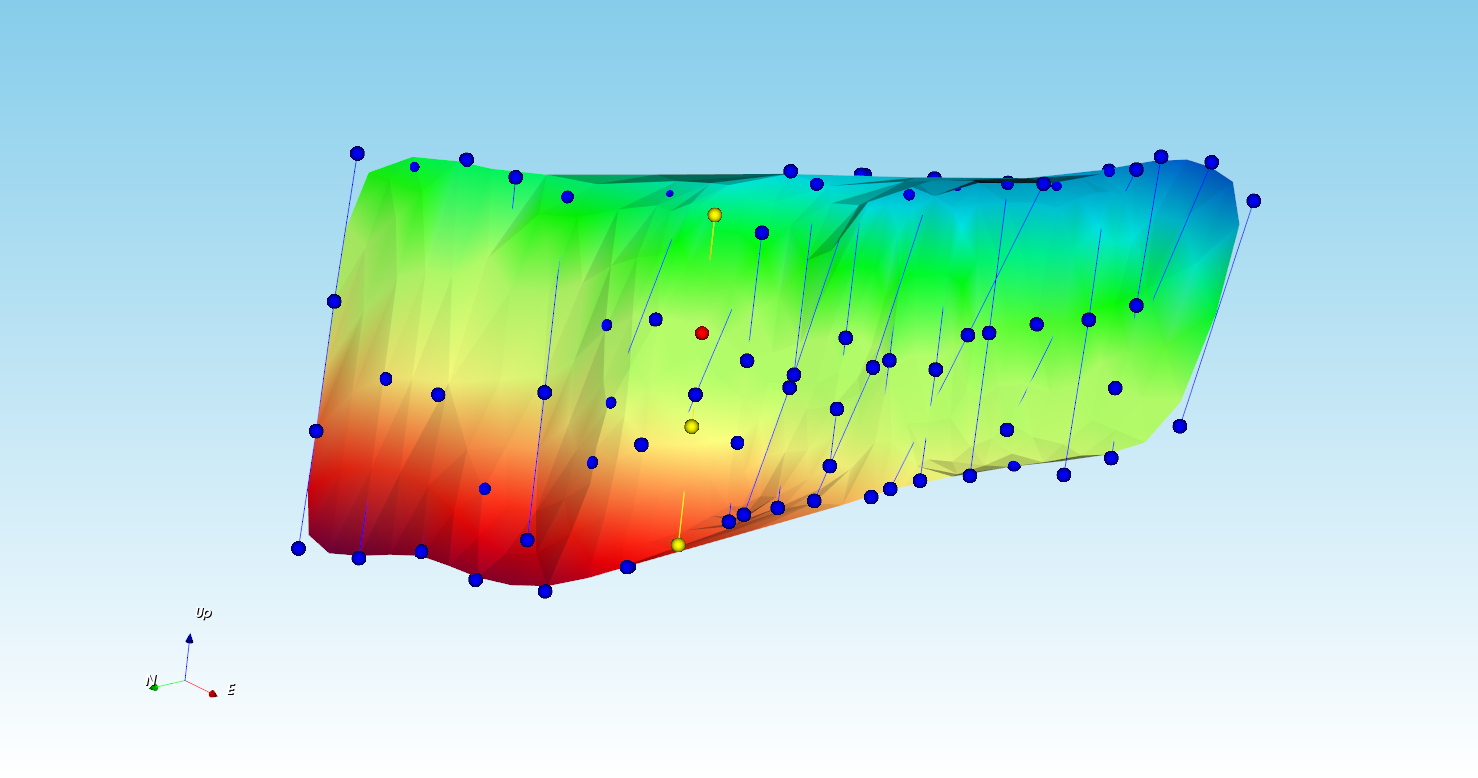

按住Shift，在地层面上用鼠标单击圈选要删除的区域；
-
圈选完毕后右键->删除区域内区域。如对编辑结果不满意，点击快速工具栏的销/恢复按钮进行撤销/恢复操作；
-
右键->重绘断层面，生成新的断层面
地层精细建模#
点击地层后选择地层精细建模，设置参数后保存即可进行对地层的精细建模。
构造建模#
断层—地层交线#
此功能可以使用三维数据生成断层与地层的三维断层多边形。
生成交线的步骤：
-
显示需要精细建模的断层
-

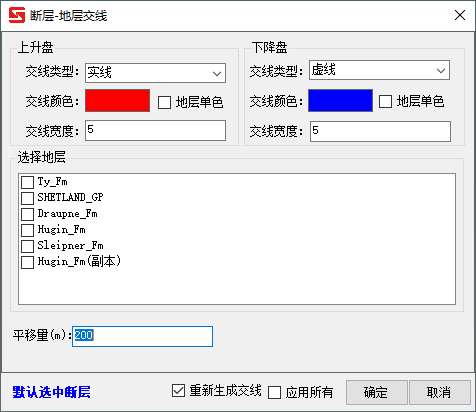

点击菜单下的断层—地层交线，弹出断层—地层交线窗口
-
设置上升盘、下降盘的交线参数，以及要生成交线相关的地层
-

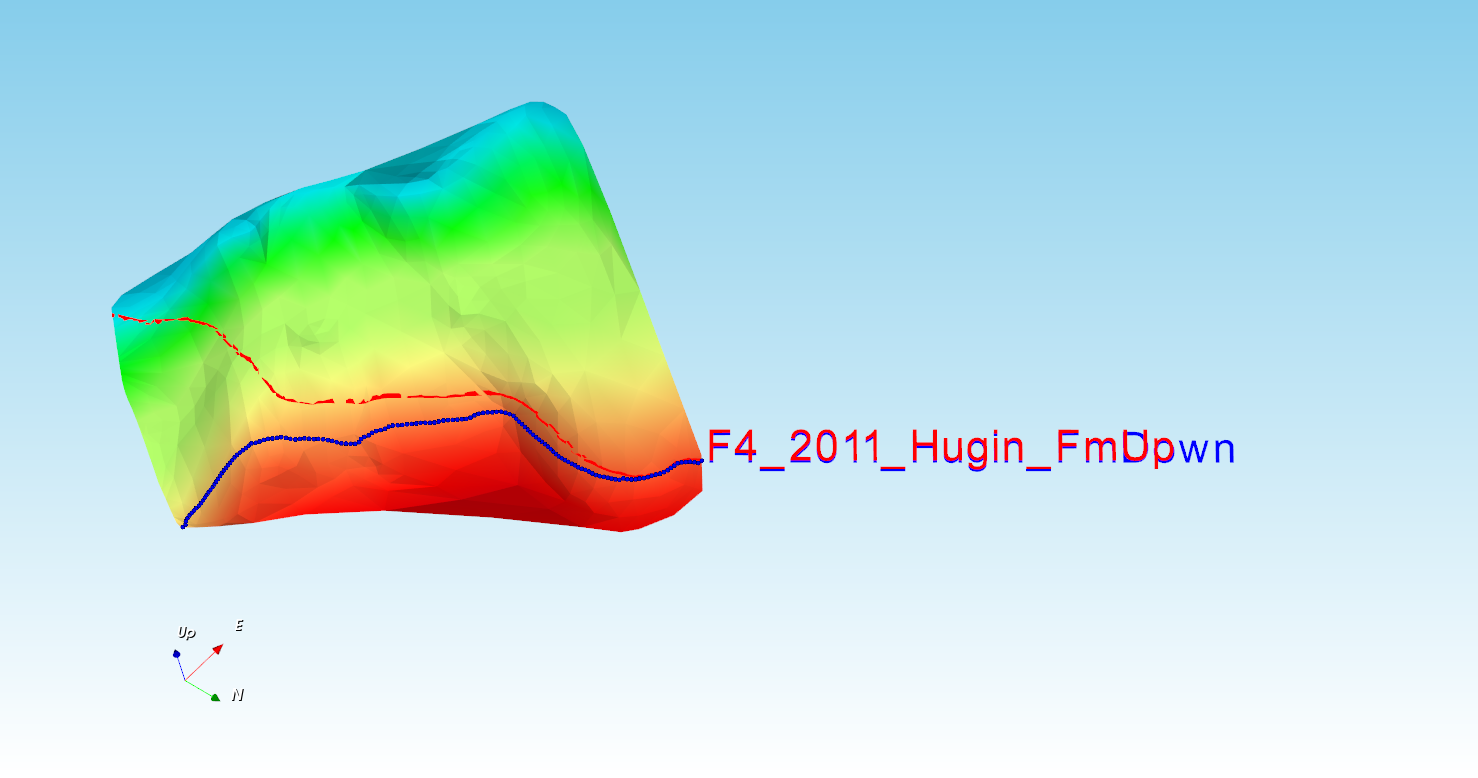

确定后生成断层和地层交线，如下图。
提示
在没有勾选重新生成交线时的交线生成操作，只对没有交线的断层和地层生效，对已经生成交线的断层和地层是不起作用的。
交线编辑#
切换交线的显示：选择或取消断层下的多边形，可以选择或者隐藏该断层下的所有交线
交线的删除：在数据对象视图，找到对应的交线（多边形），右键删除即可，如下图。
提示
对于一个断层来说，交线删除是整个断层的所有交线删除，不可只删除一条交线。

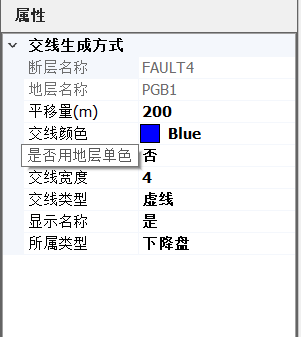

调整交线的属性：选中交线，右下属性视图显示当前交线的属性，更改对应的设置，可以调整属性。偏移量的改变会导致交线重绘，如下图。具体设置信息可以参考全局交线的设置

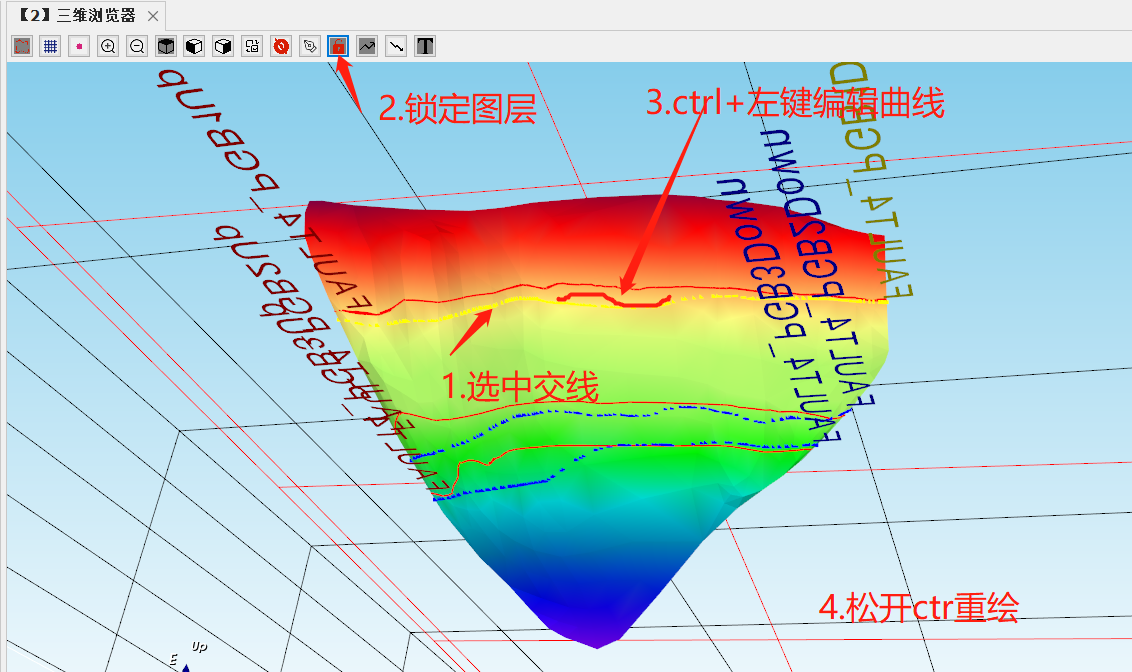

交线的编辑：选中交线->工具栏锁定图层->按住Shift->点击鼠标左键，绘制需要编辑的地方->松开Shift键，完成编辑，交线会根据重绘的路径重新生成，如下图
完成编辑后点击模型优化按钮以保存编辑好的交线
测井标志层投射#

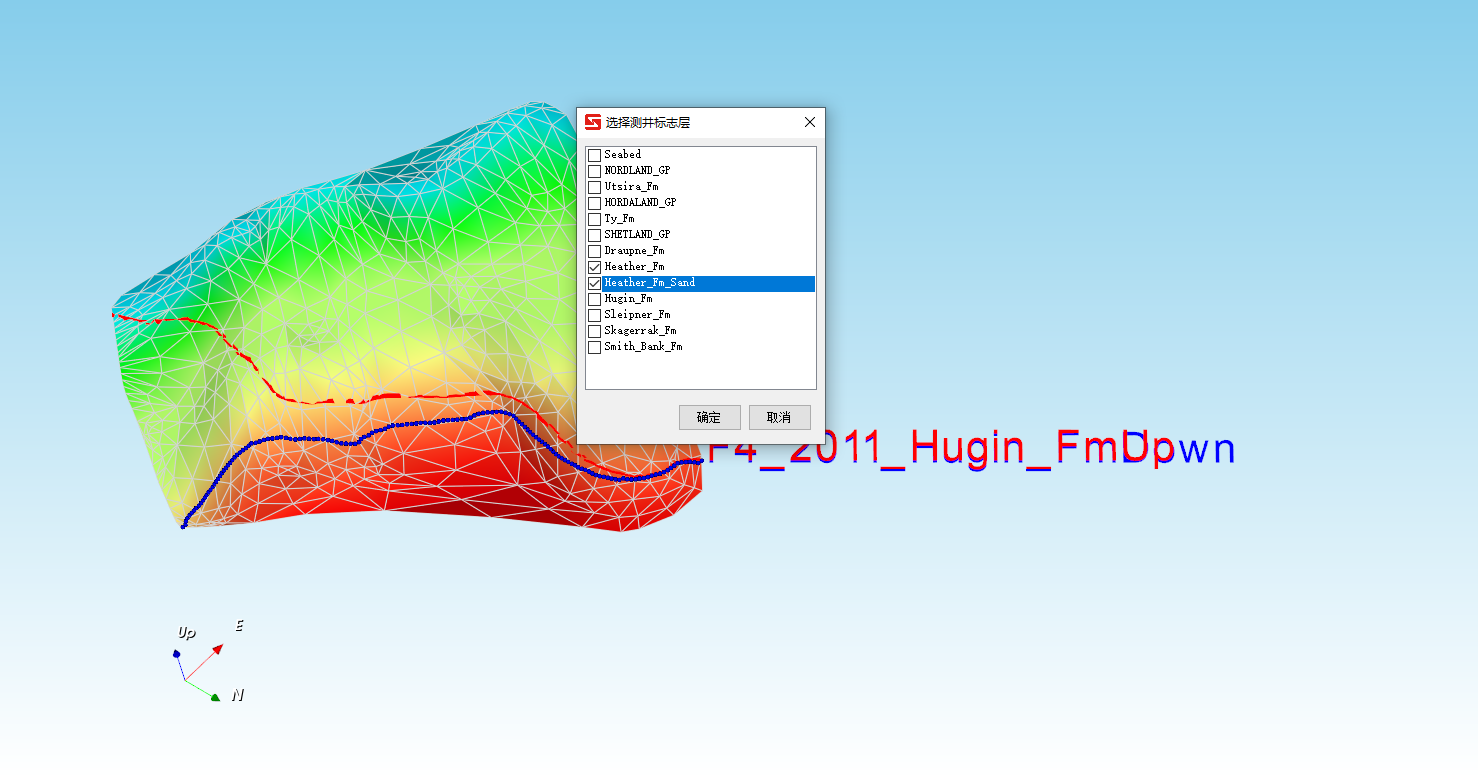

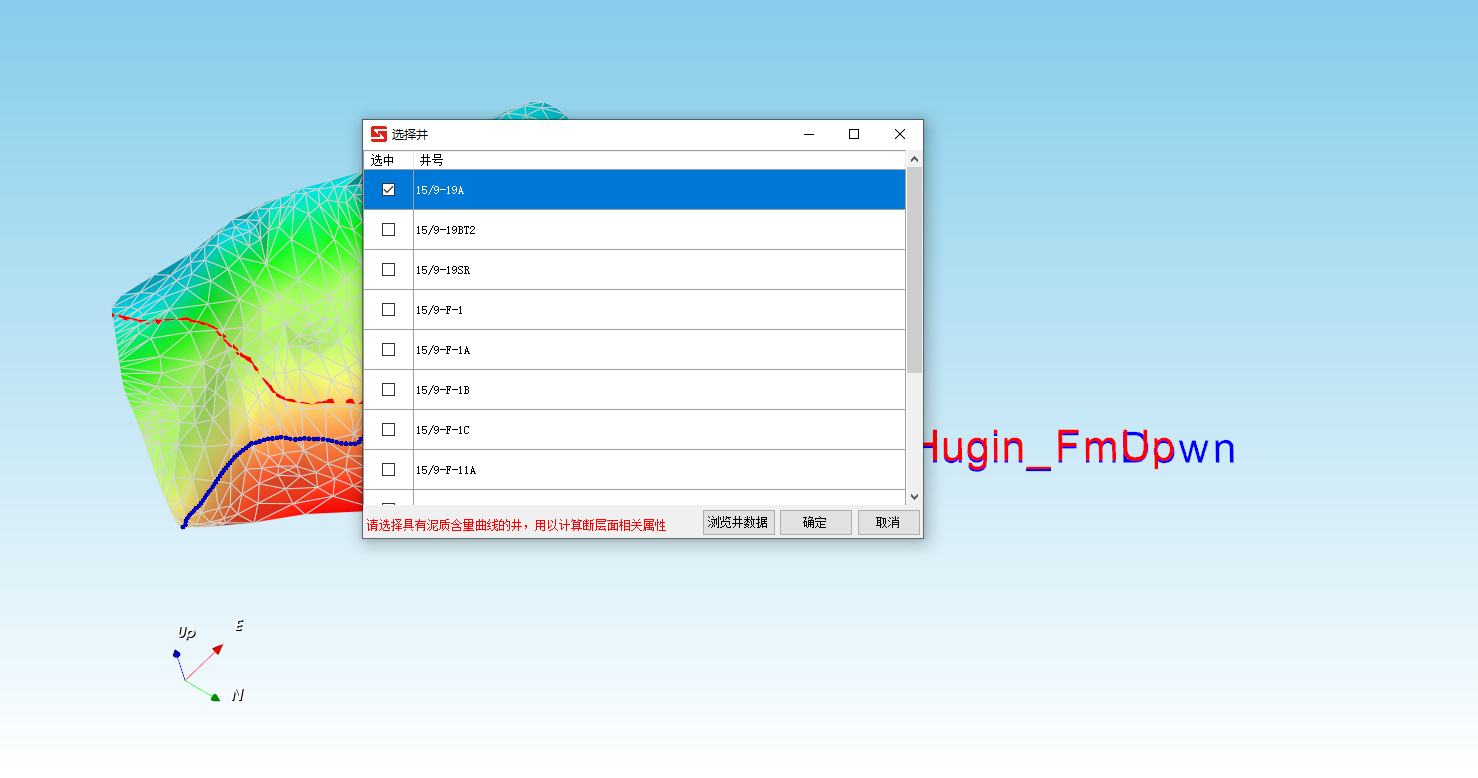

点击测井标志层投射按钮，选择井，选择要投射的标志层，点击确定即可。
一键建模#

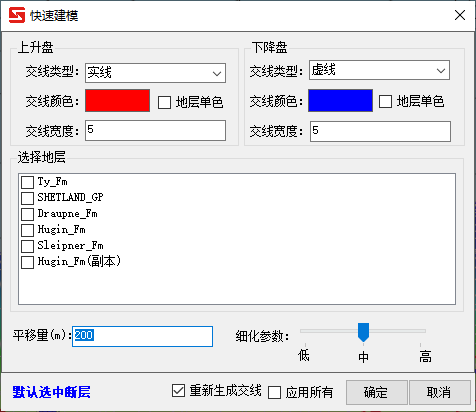

一键建模可以将对断层的建模流程化，可以对断层的精细建模、交线生成一键完成。
提示
完成一键建模后请检查断层建模、交线生成是否正确，可以参考上文步骤对相应内容进行修改。
