封闭性属性生成
断层封闭性分析模块是通过断距—距离曲线的走势，以井曲线数据为依托，对断层面进行二维上的投影模拟，可以进行全井段的断层面模拟，或者进行单个层位的模拟，封闭性算法主要包括SGR(断层泥比率)、SSF(页岩涂抹因子) 、CJT(断接厚度)、泥质含量、断层渗透率、传导因子、烃柱高度、烃水界面和AFPD(过断层压力差)。通过上述算法，对断层封闭性进行多维度分析。
打开2D断层模拟器会默认计算SGR属性，可以点击菜单栏的按钮切换到不同的属性。
目录
断层封闭性评价属性生成
断层封闭性评价属性包括断层泥含量SGR、泥岩涂抹因子SSF、断接厚度CJT和泥质含量VSH。点击菜单栏的按钮切换到不同的属性。

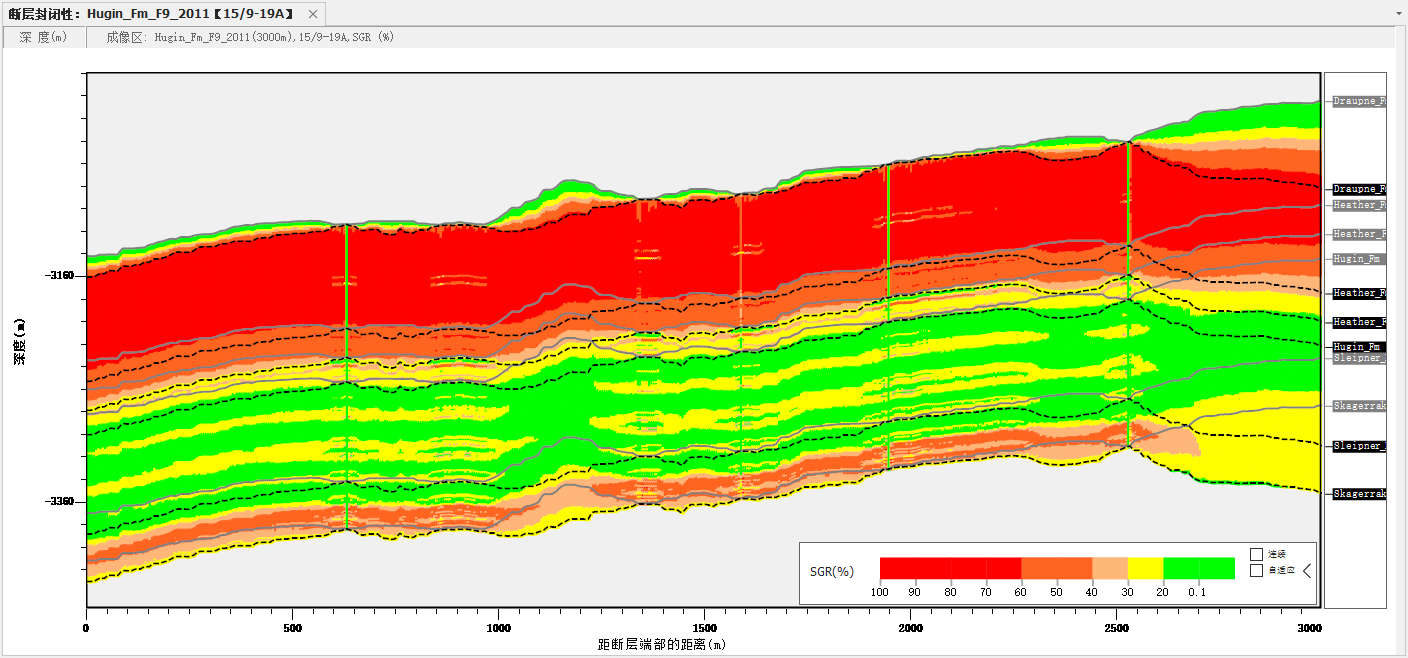

点击菜单栏中的断层泥含量按钮，软件会计算断层泥含量（SGR）属性。
鼠标滑过成图区，会显示当前位置的深度、断距和SGR值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。

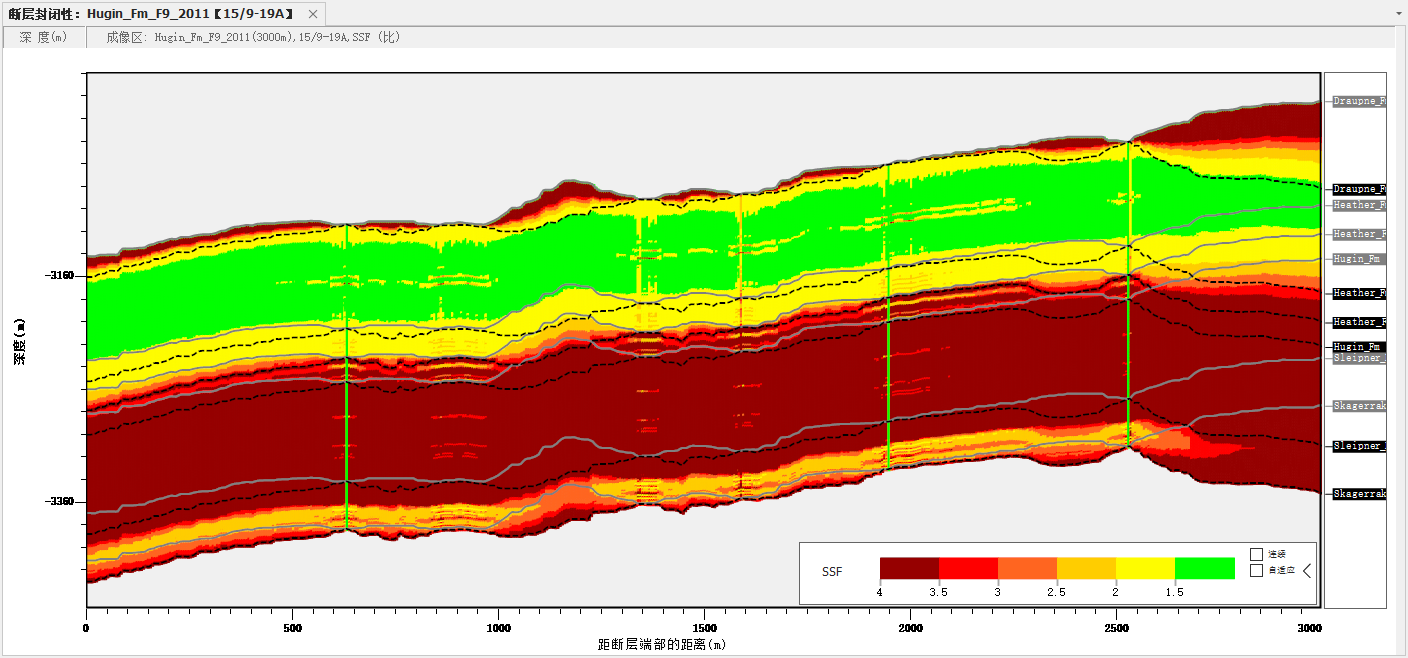

点击菜单栏中的泥岩涂抹因子按钮，软件会计算泥岩涂抹因子（SSF）属性。
鼠标滑过成图区，会显示当前位置的深度、断距和SSF值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。

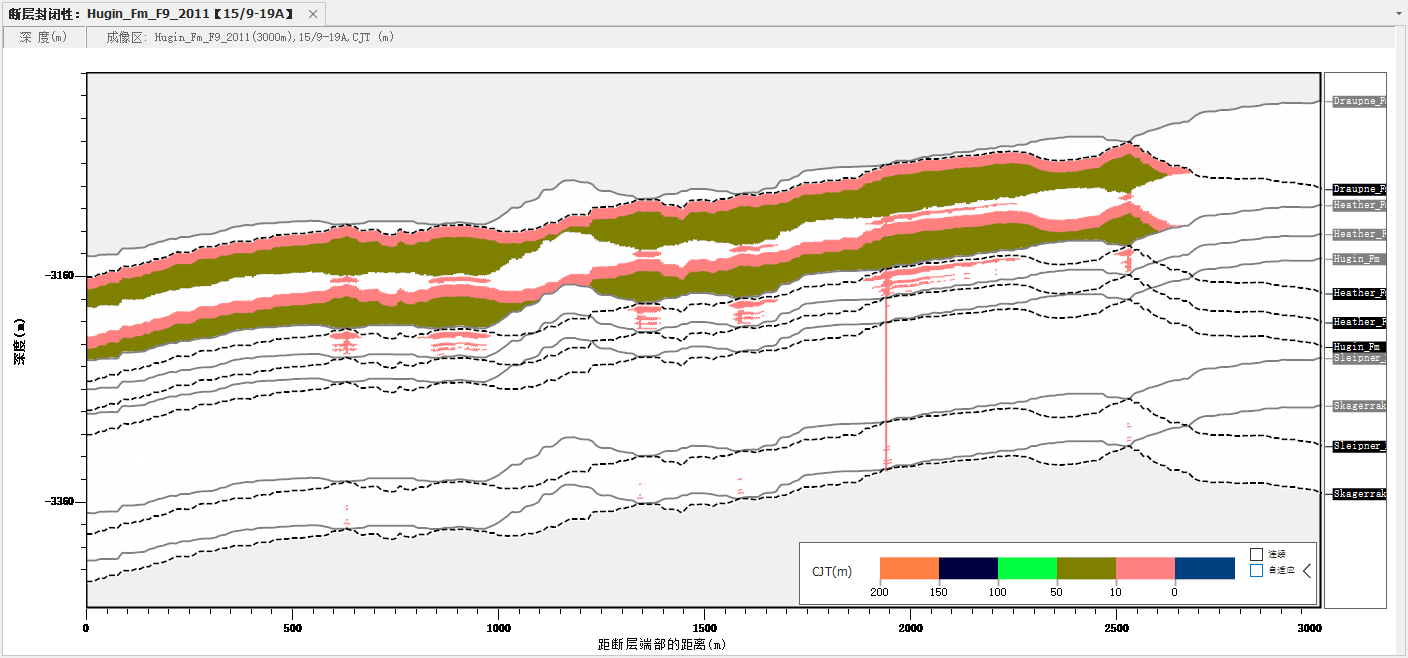

点击菜单栏中的断接厚度按钮，软件会计算断接厚度（CJT）属性。
鼠标滑过成图区，会显示当前位置的深度、断距和CJT值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。

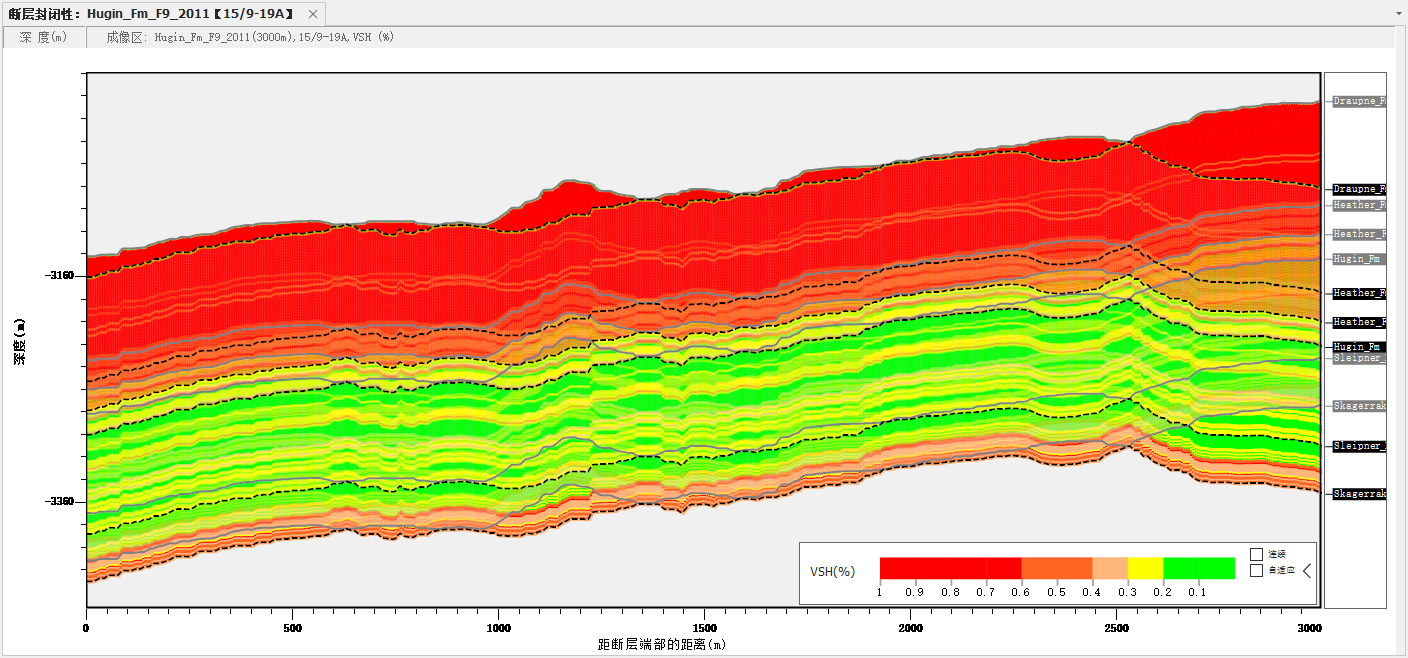

点击菜单栏中的泥质含量按钮，软件会计算泥质含量（VSH）属性。
鼠标滑过成图区，会显示当前位置的深度、断距和VSH值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。
提示

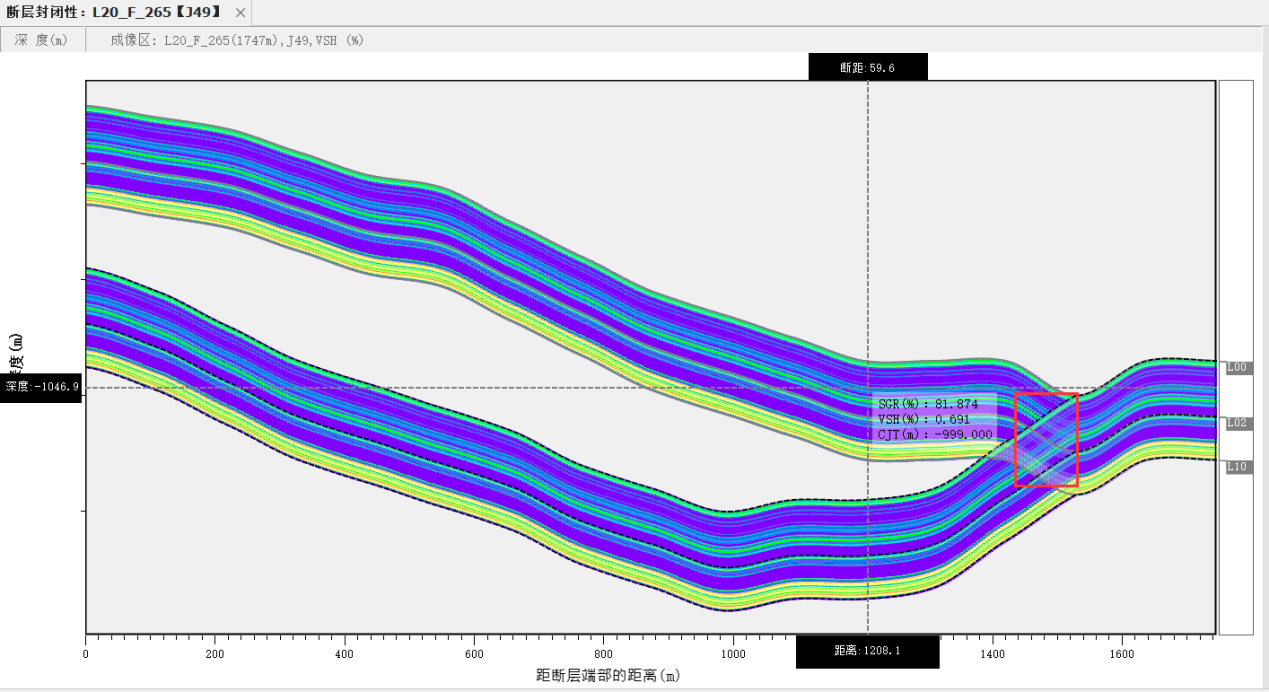

泥质含量和其他属性有所不同，泥质含量的上升盘和下降盘重叠的区域代表的是不同的深度，上升盘在重叠区域显示的是上升盘的泥质含量值，下降盘在重叠区域显示是点所对应的下降盘所对应的泥质含量值，故泥质含量在重合点可能会有不同的值，因此泥质含量曲线重叠区域可指着透明度，如图所示。
断层承压上限属性生成
断层承压上限属性包括断层渗透率、传导因子和断层排替压力AFPD。点击菜单栏的按钮切换到不同的属性。
点击菜单栏中的断层渗透率按钮，弹出断层渗透率设置窗口。
可以选择两个模型，模型2增加了断层最大埋深和断裂活动时期埋深参数。
设置完毕后点击确定，软件会计算断层渗透率属性。

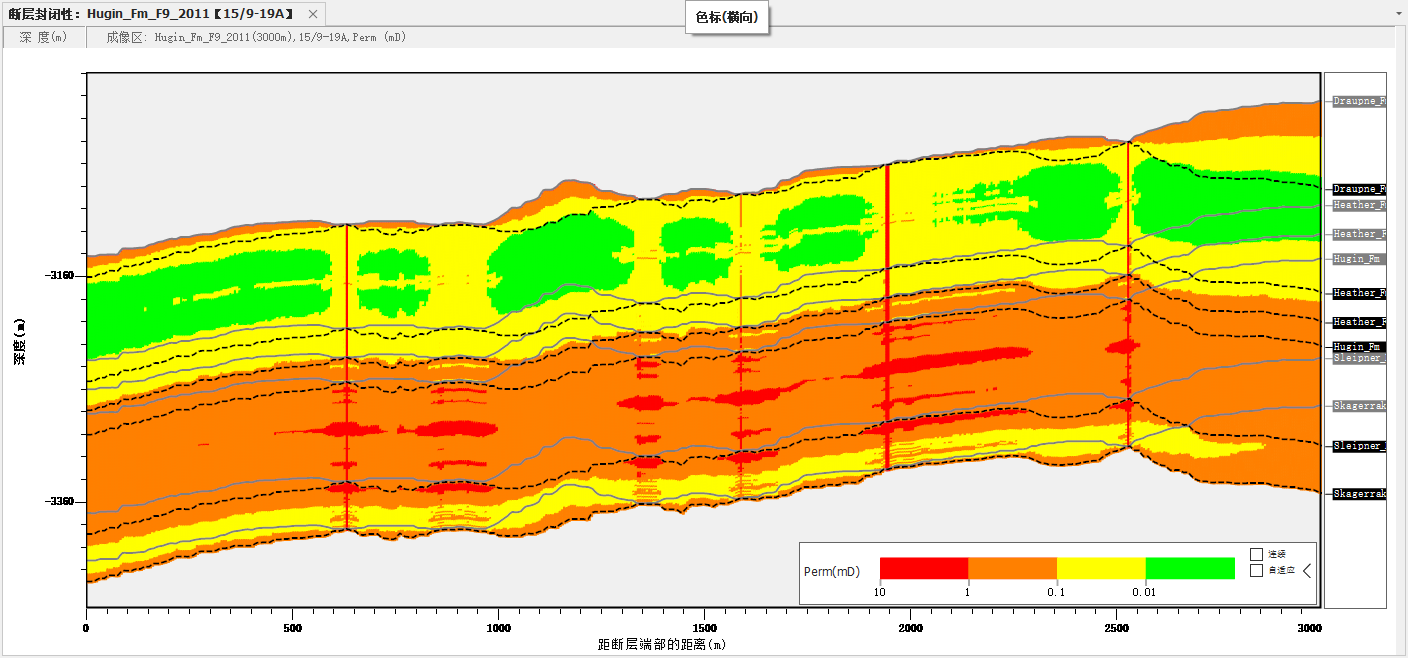

鼠标滑过成图区，会显示当前位置的深度、断距和断层渗透率值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。
点击菜单栏中的传导因子按钮，弹出传导因子设置窗口。
可以选择两个模型，模型2增加了断层最大埋深和断裂活动时期埋深参数。
输入断层上下盘平均渗透率、断层带厚度以及断层对接的两盘储层网络中心的距离，设置完毕后点击确定，软件会计算传导因子属性。
鼠标滑过成图区，会显示当前位置的深度、断距和传导因子值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。
点击菜单栏中的传导因子按钮，弹出断层排替压力计算设置窗口。
有两个公式可以选择，可以选择以10为底的参数设置，或者选择以自然对数为底的参数设置，SGR临界值代表临界值以下的SGR值均为0。

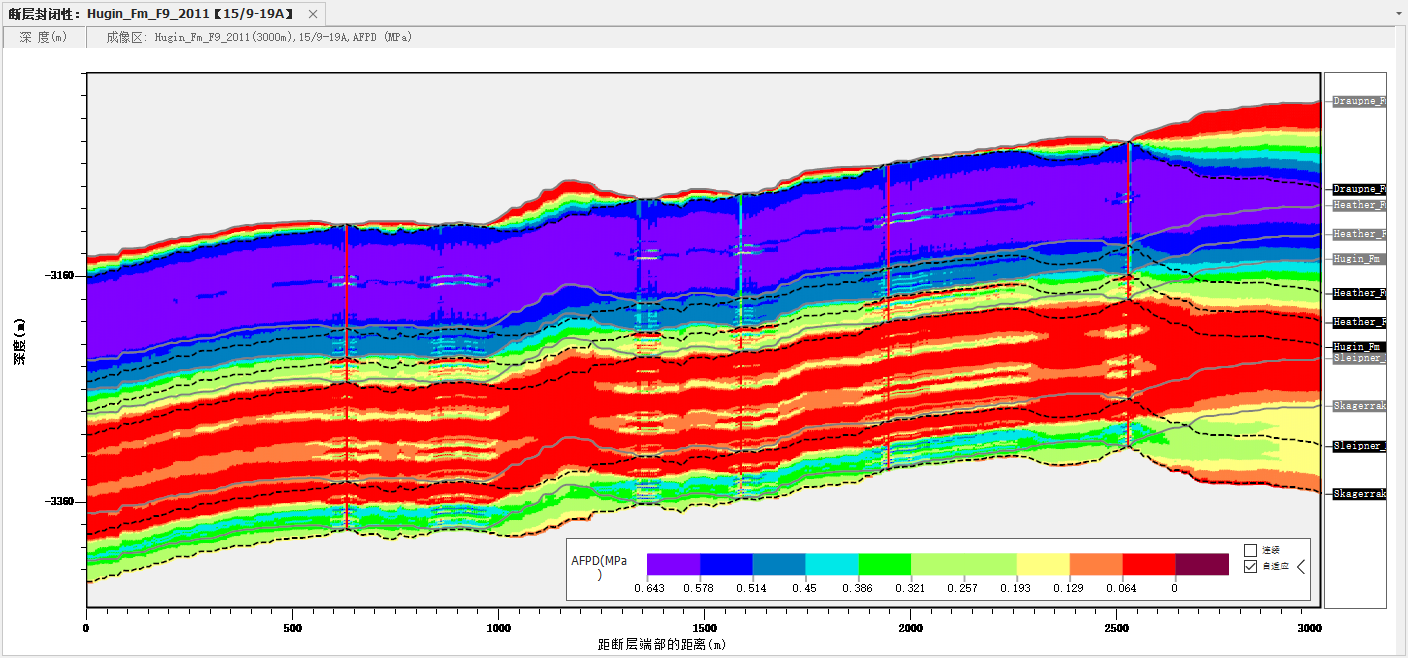

设置完毕后点击确定，软件会计算断层排替压力（AFPD）属性。
鼠标滑过成图区，会显示当前位置的深度、断距和AFPD值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。
气/液位置相关属性生成
气/液位置相关属性包括气/液—柱高度和气/液—水界面。点击菜单栏的按钮切换到不同的属性。

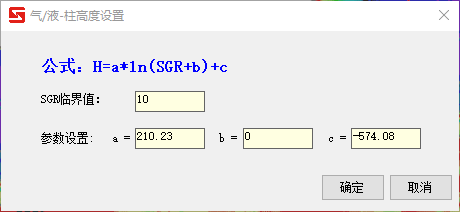

点击菜单栏中的气/液—柱高度按钮，弹出气/液—柱高度设置窗口。
设置完毕后点击确定，软件会计算气/液—柱高度属性。

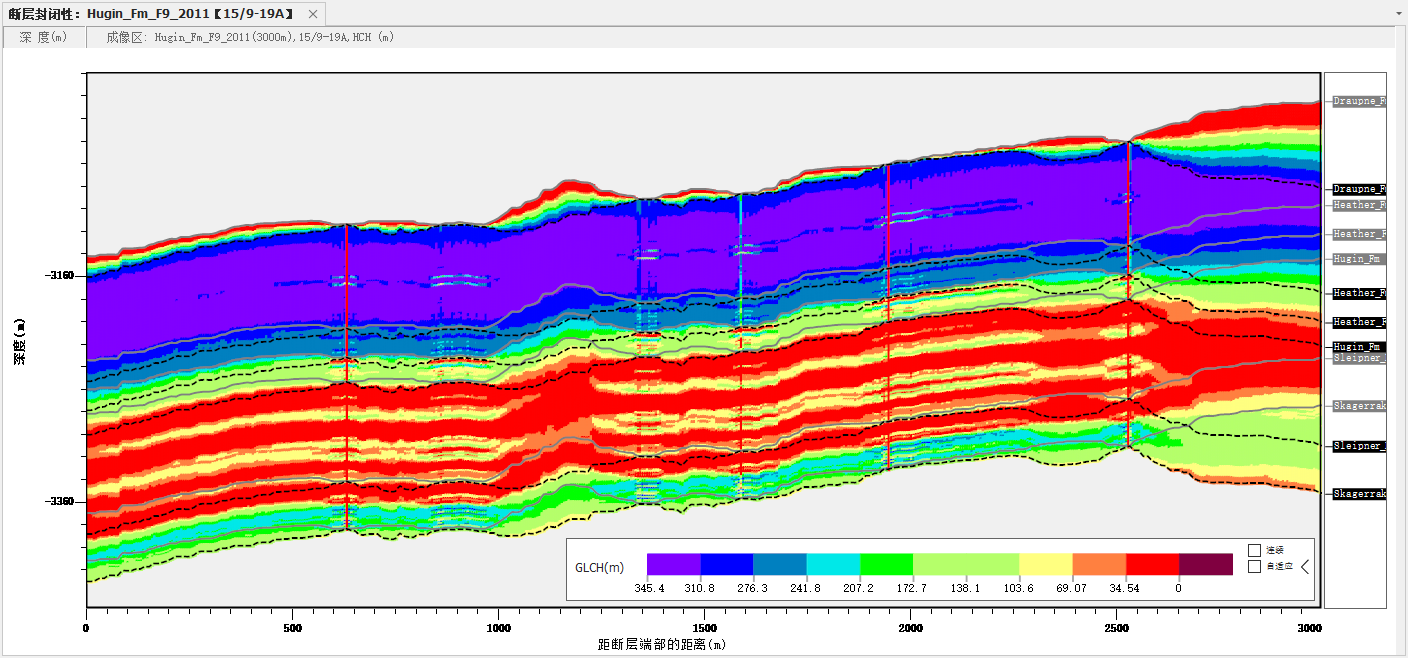

鼠标滑过成图区，会显示当前位置的深度、断距和气/液—柱高度值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。

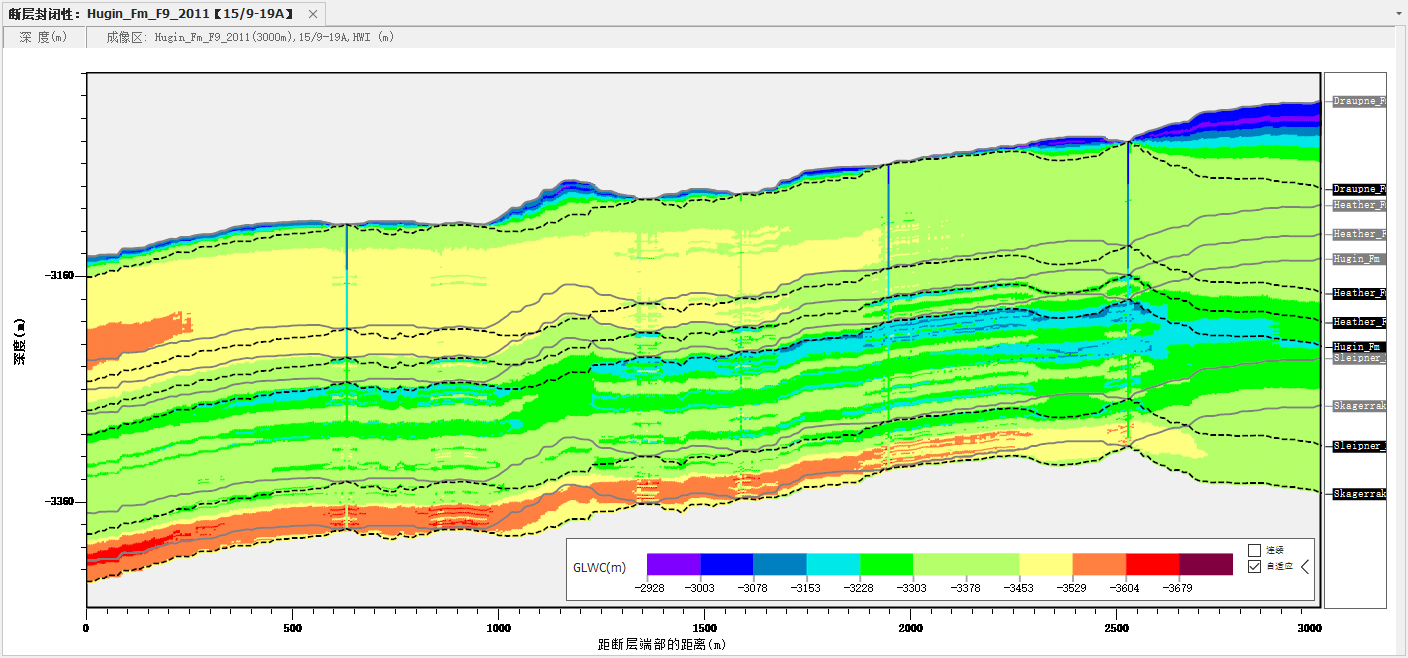

点击菜单栏中的气/液—柱高度按钮，弹出气/液—水界面设置窗口。
设置完毕后点击确定，软件会计算气/液—柱高度属性。
鼠标滑过成图区，会显示当前位置的深度、断距和气/液—水界面值，不同的颜色代表不同的值。颜色和值的对应关系，可以点击菜单栏图例设置中的色标（横向）或者色标（纵向），具体操作参考图例设置。
