图例设置#
图例设置是用来显示成像区，比如色标、对接类型、地层标识等。
色标标识设置#

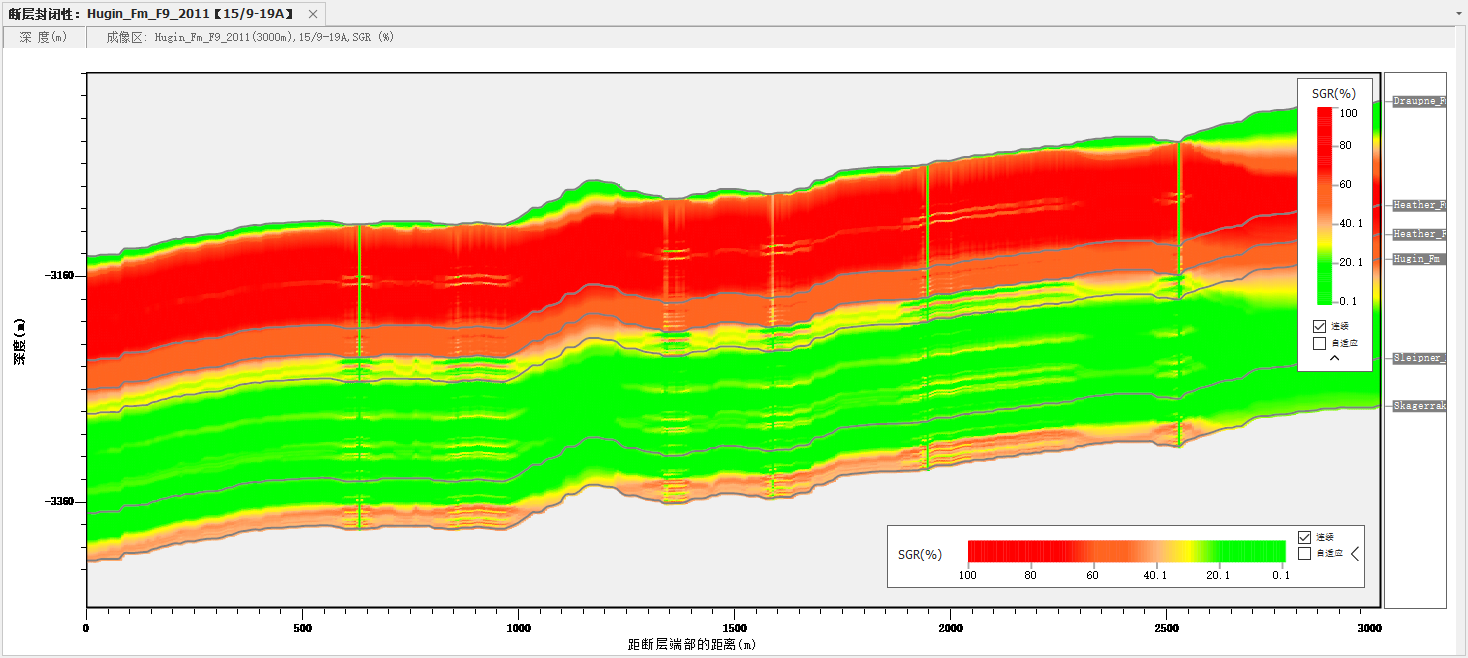

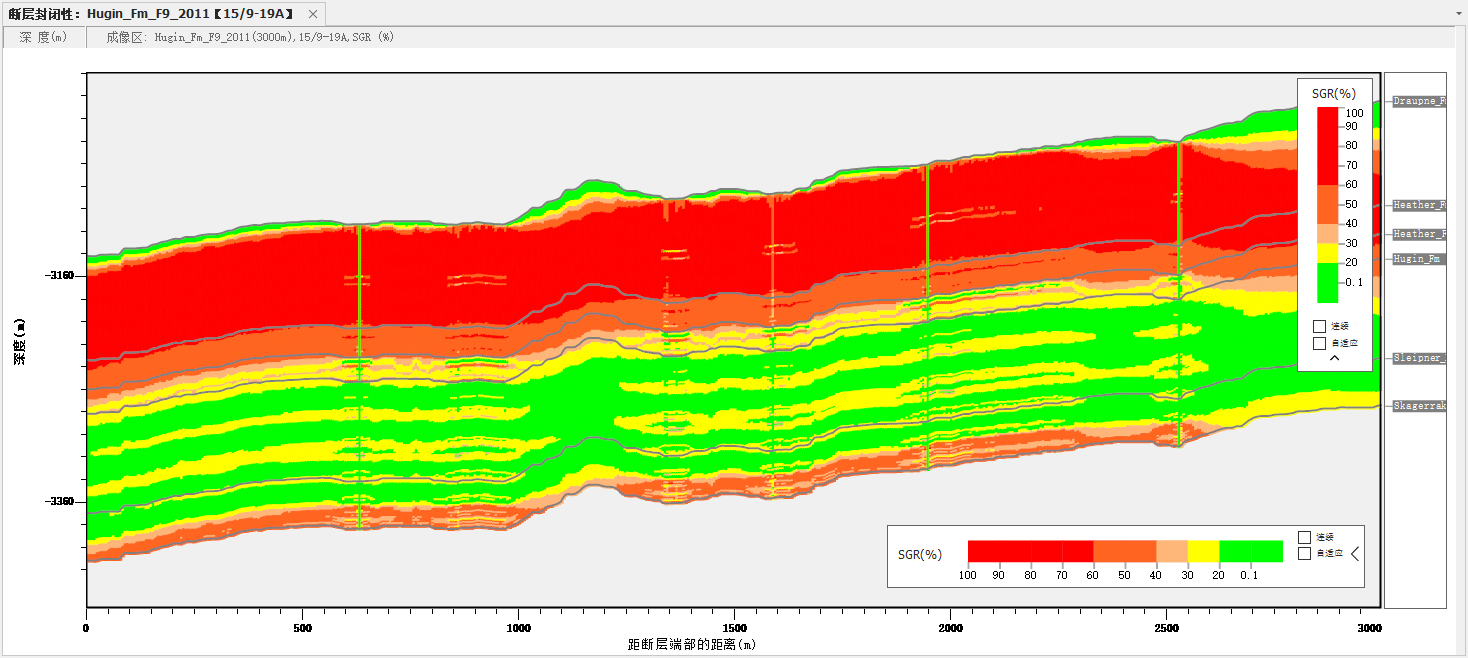

色标标识包括横向标识和纵向标识，两种不同的显示色标的方式，显示内容是一致的。连续设置是用来指示算法颜色填充的时候是否渐变，若是连续色标标识，则颜色的过度是连续的；若是不连续色标标识，则按照曲线来设置颜色。如设置0.1-0.2的颜色为红色，值0.15的颜色在连续的情况下是两个区间渐变的颜色，若是不连续的，则为红色。如图所示。
标识可以在标识的头部挪动标识的位置，可以在标识的右边界和下边界调整标识的大小。
对接类型标识设置#
对接类型用来指示不同对接所对应的颜色，如图所示。
- 标识大小位置设置：标识可以在标识的头部挪动标识的位置，可以在标识的右边界和下边界调整标识的大小。

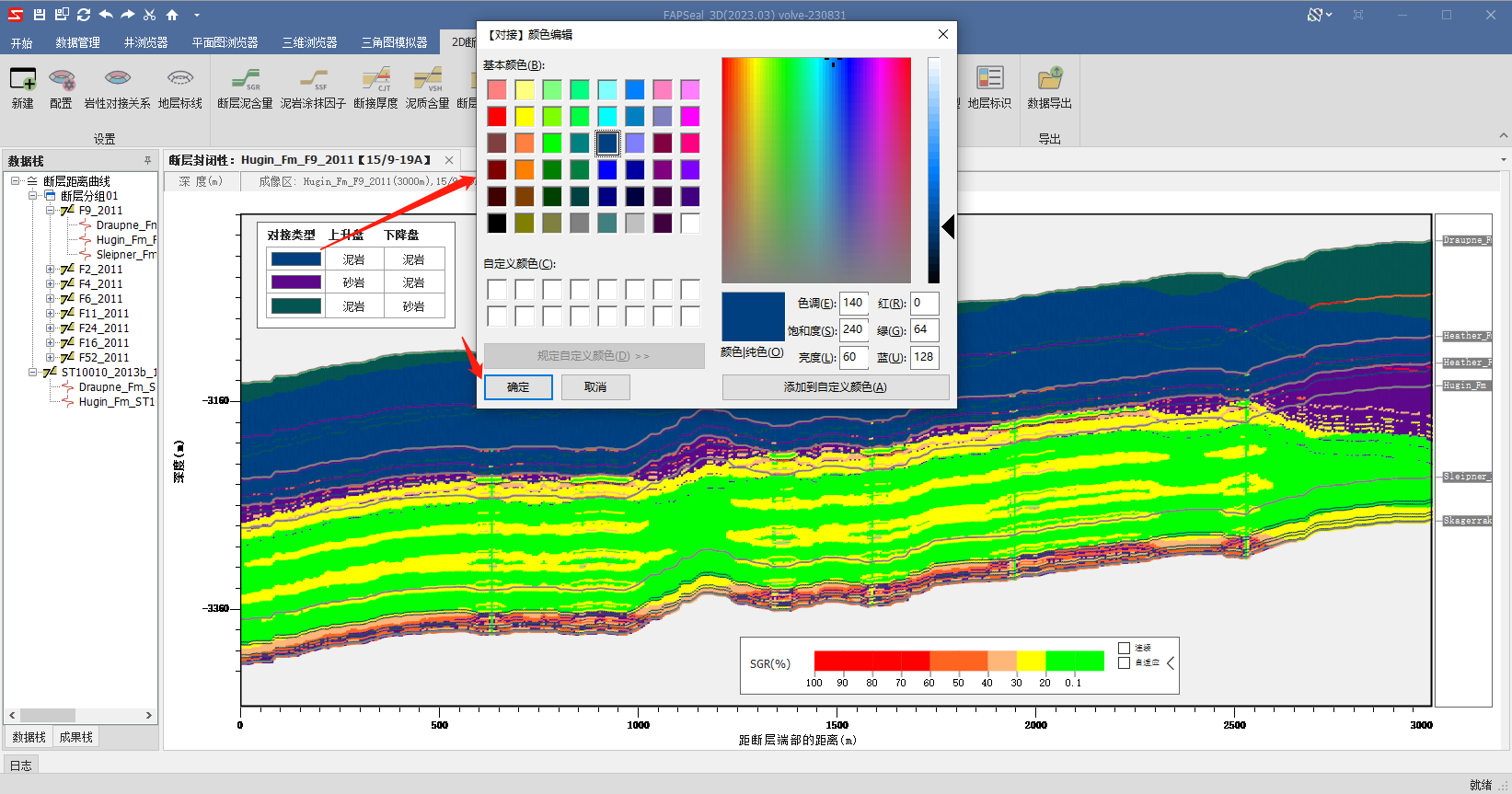

- 设置对接类型的颜色：点击对接标识上的颜色条可以弹出颜色设置窗口，设置颜色即可，如图所示。
地层标识#

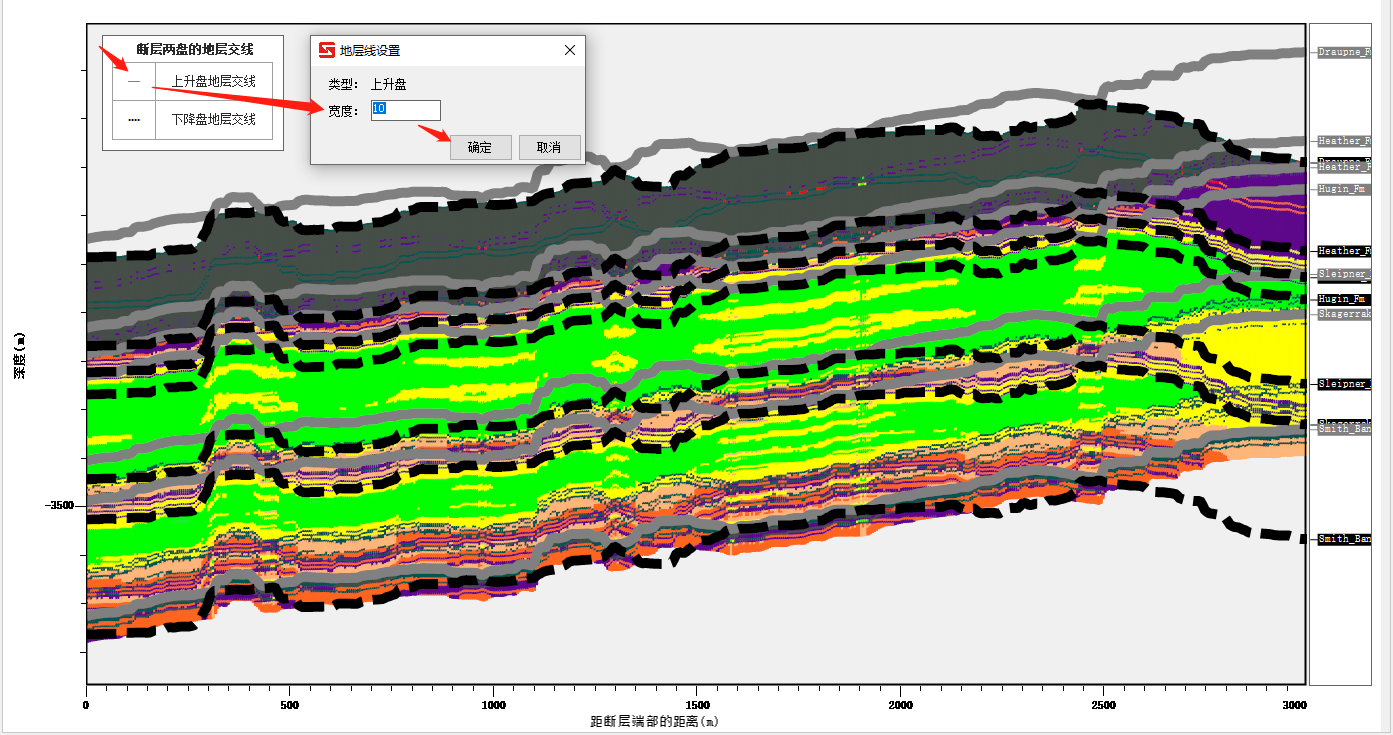

地层标识用来显示地层标线的样式，如图所示。
- 调整标线宽度：单击图例上的标线，可以修改标线宽度。默认均为'2'。
- 标识大小位置设置：标识可以在标识的头部挪动标识的位置，可以在标识的右边界和下边界调整标识的大小。
