三维浏览器基本操作#

三维浏览器基本操作

主界面操作#

选择模型
- 单击三维浏览器的模型，模型高亮则为选中状态
  - 按住Ctrl可以进行多选操作
  - 使用工具栏的反选工具可以进行反选操作
- 单击空白处则取消选中
移动界面
- 鼠标左键拖动空白处——界面三维旋转
- 鼠标中间拖动空白处——平移界面
- 按住Shift时鼠标左键拖动空白处——平移界面
- 按住Ctrl时鼠标左键拖动空白处——旋转界面
- 鼠标滚轮滚动——放大缩小界面

数据对象操作#

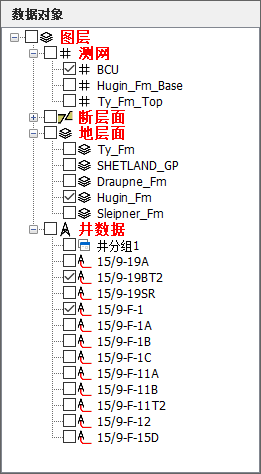

数据对象位于三维浏览器右上方，用于控制三维浏览器中的模型显示。勾选复选框则会加载。

测网：根据导入的地层数据自动生成的测网，只能同时显示一个。默认显示第一个测网。
断层面：显示可以加载的断层数据（需要导入断层节），可以右键进行创建副本、移动分组操作。
地层面：显示可以加载的地层数据（需要导入地层数据），可以右键进行创建副本、移动分组操作。
井数据：显示可以加载的井数据（需要导入井数据），可以右键进行创建副本、移动分组、查看井信息操作。

属性配置#

属性界面位于三维浏览器右下方，用于控制三维浏览器的显示方式。

全局属性#

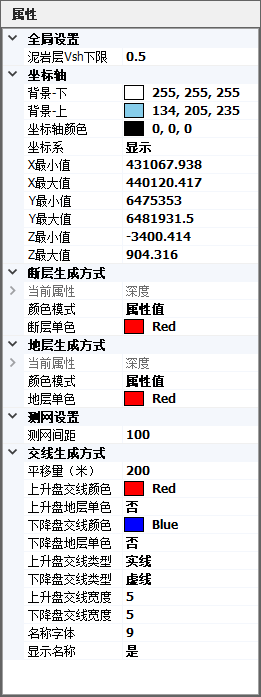

在未选中任何模型时，会显示当前浏览器的全局属性。

全局设置
- 泥岩层Vsh下限：用于断层封闭性的岩性对接评价。调整该值可以控制岩性对接关系绘制效果。
坐标轴
- 背景上/下：调整三维浏览器背景颜色。
- 坐标轴颜色：调整坐标轴显示颜色。
- 坐标轴显示：调整坐标轴是否显示。默认显示。
- XYZ最大最小值：调整坐标轴的最大最小值，可以手动的去调整个浏览器的显示范围，也可以不调整，软件会随着加载数据自动适应。
断层、地层生成方式：控制断层、地层模型新加载时的显示方式。已加载的模型可以单击模型后修改。
- 当前属性：显示当前模型显示的评价方法。
- 颜色模式：控制新加载的模型显示评价属性值或者只显示模型设置的颜色。默认为属性值。
- 断层单色：控制模型新加载时显示的单一颜色，颜色模式中单色值相对应。
测网设置
- 测网间距，可以设置测网的的显示间隔，单位是米
交线生成方式：对全局的交线设置，只对没有生成交线的断层和地层起作用。
- 平移量：是生成交线的重要参数，一般默认为100,单位是米，值越大，上下盘交线的位移越明显，是一个经验值。
- 上升盘交线颜色；
- 上升盘地层单色：指是否使用所在地层的单色颜色，颜色使用地层生成方式-地层单色中设定的颜色；
- 下降盘交线颜色；
- 下降盘地层单色，与上升盘地层单色相同，指是否使用所在地层的单色颜色，颜色使用地层生成方式-地层单色中设定的颜色；
- 上升盘交线类型，有实现和虚线两种；
- 下升盘交线类型，有实现和虚线两种；
- 上升盘交线宽度；
- 下降盘交线宽度；
- 显示名称，有是和否两种。

井属性#

选中三维浏览器的井轨迹时会在右下角显示井的属性。

井名、井口深度、井底深度：显示选中当前井的井名、井口深度、井底深度。
绘制颜色：指定选中井在三维浏览器中的绘制颜色。

断层、地层属性#

选中三维浏览器加载的断层、地层模型时会在右下角显示选中模型的属性。

断层属性地层属性

断层/地层名称：显示当前选择模型的名称。
当前属性：显示当前模型显示的评价方法。
颜色模式：控制新加载的模型显示评价属性值或者只显示模型设置的颜色。默认为属性值。
断层/地层单色：控制模型新加载时显示的单一颜色，颜色模式中单色值相对应。

以下属性只有在选中断层时才会显示：

断层类型：指定选择断层的类型，有孤立断层、铲式断层、交叉断层三种显示方式。默认为孤立断层。
投射井：指定用于评价断层稳定性所用的井。也可以在工具栏中快速选择。
