数据分析#
数据分析是对指定的数据集进行成图显示的，有多个图形可以选择，包括断距距离曲线图、走向玫花图、断距-长度分析图、频率直方图、散点图、气泡图、曲线图、折线图。数据分可以对象可以是系统成果，比如三角图成果，断层面成果，稳定性断层成果，也可以是自定义数据。
使用数据分析前的准备
要使用数据分析，请先在其他功能模块完成工作并保存成果后再使用。
新建数据分析#

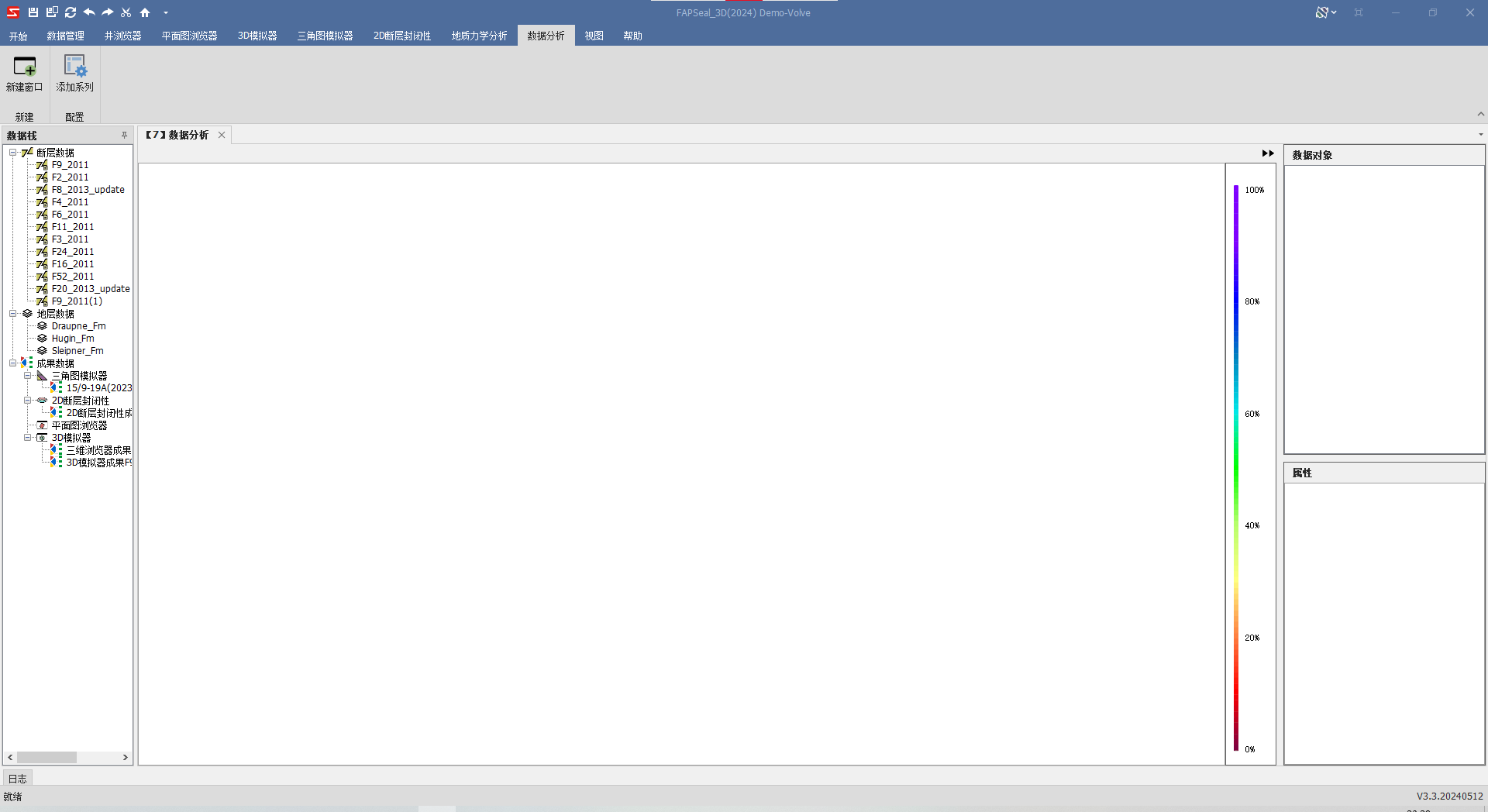

点击菜单栏数据分析，新建窗口，即可打开数据分析窗口，如图所示。
即可打开数据分析模块，打开后，数据栈会加载已经导入的地层和断层数据，以及保存的成果数据，包括三角图，断层封闭性，平面图和三角图等成果。
断层数据分析#
支持对断层的几何学属性、断层多边形进行分析统计
断层数据分析支持以下数据图的显示：
- 断距距离曲线
- 走向玫花图
- 断距-长度
- 频率直方图
- 散点图
- 气泡图
- 曲线图
- 折线图

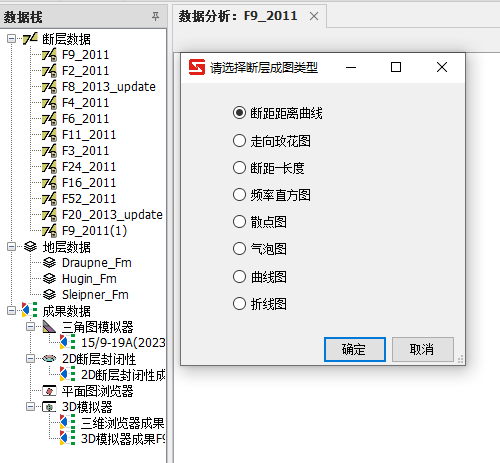

双击数据栈的断层数据即可打开成图类型窗口，选择要生成的图件点击确定即可成图。

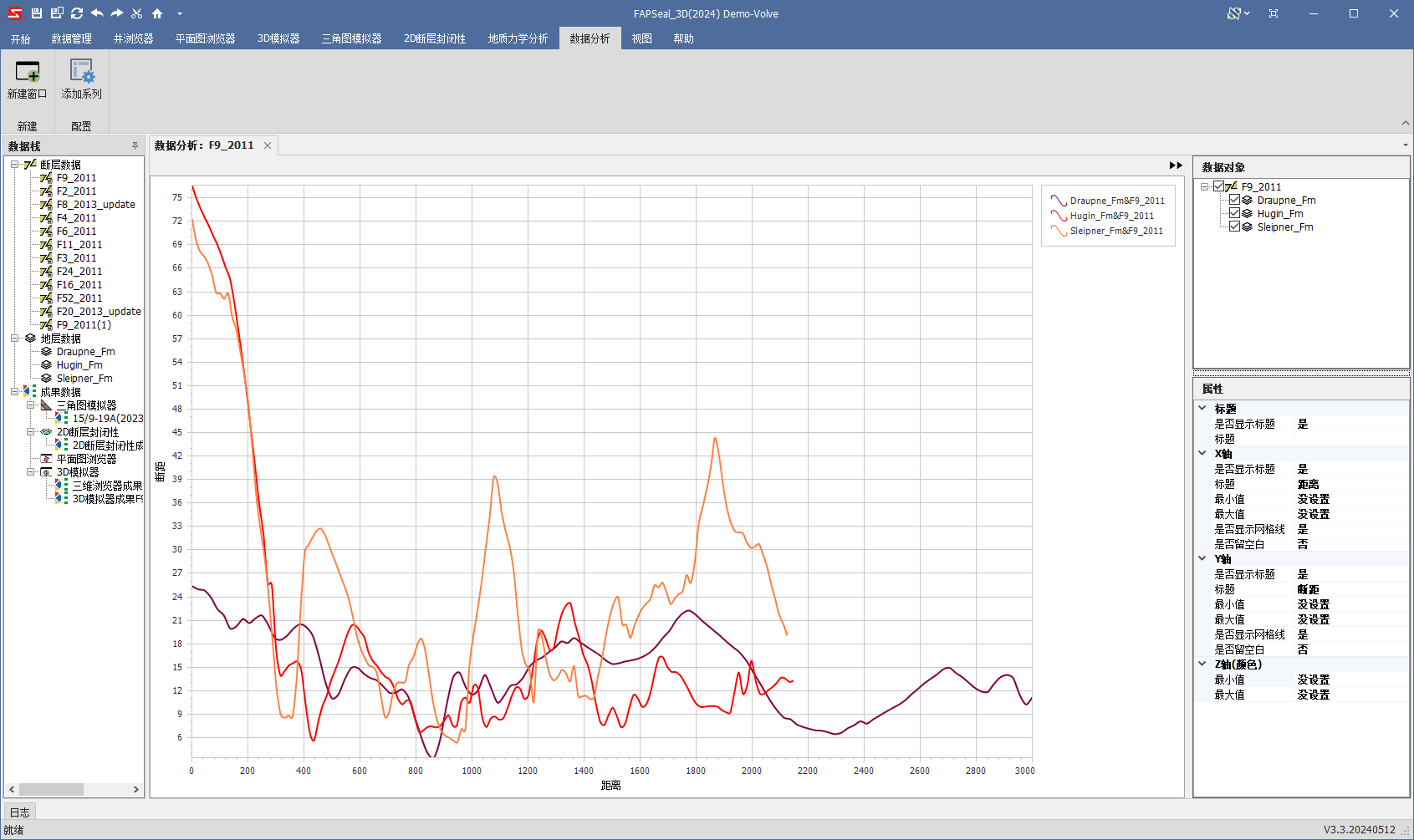

断距距离曲线#
统计断层上的断层多边形的断距距离随断层长度的变化

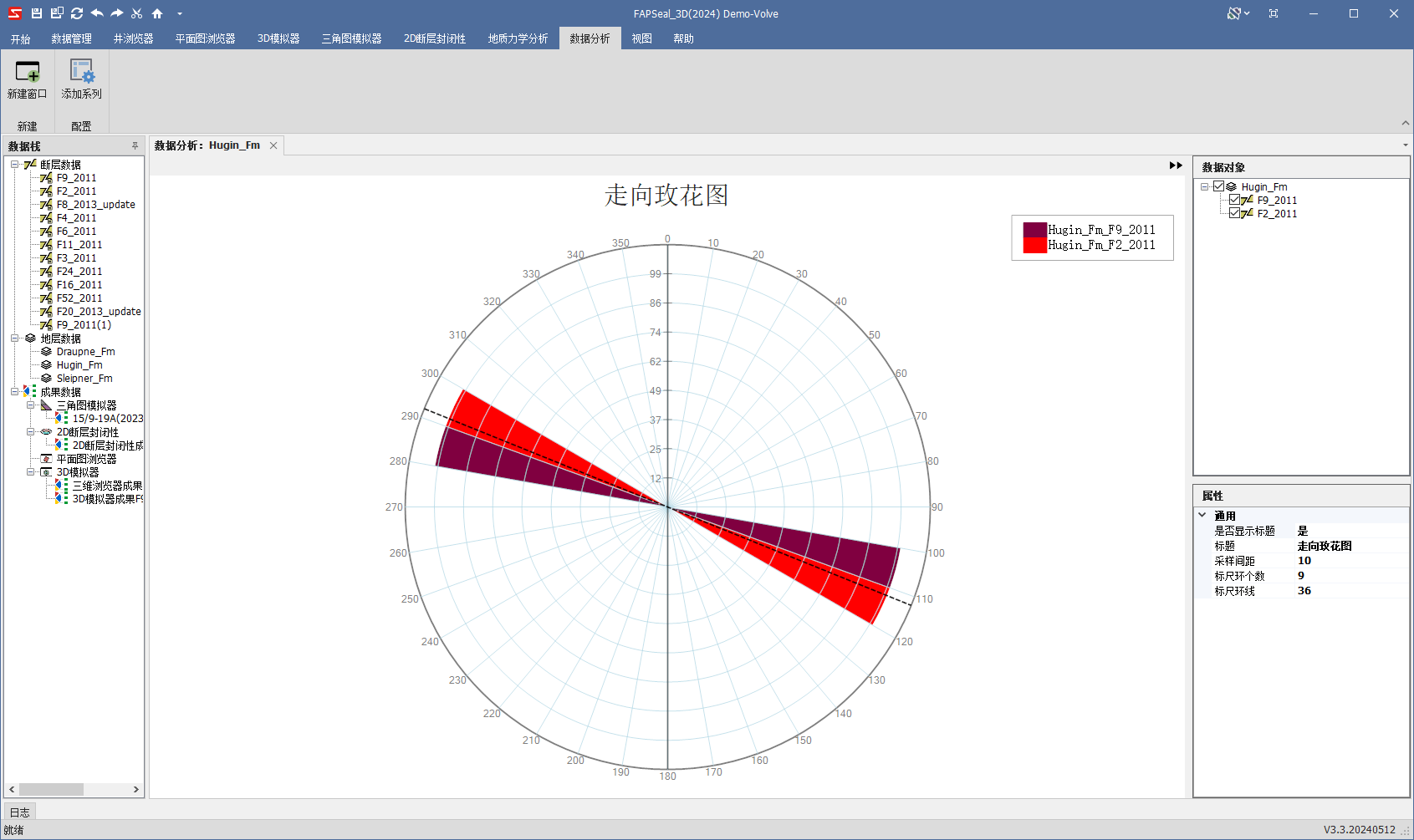

走向玫瑰花图#
统计断层上的断层多边形的走向方位
断距——长度分布图#
统计断层上所有断层多边形最大断距与多边形长度的交会图

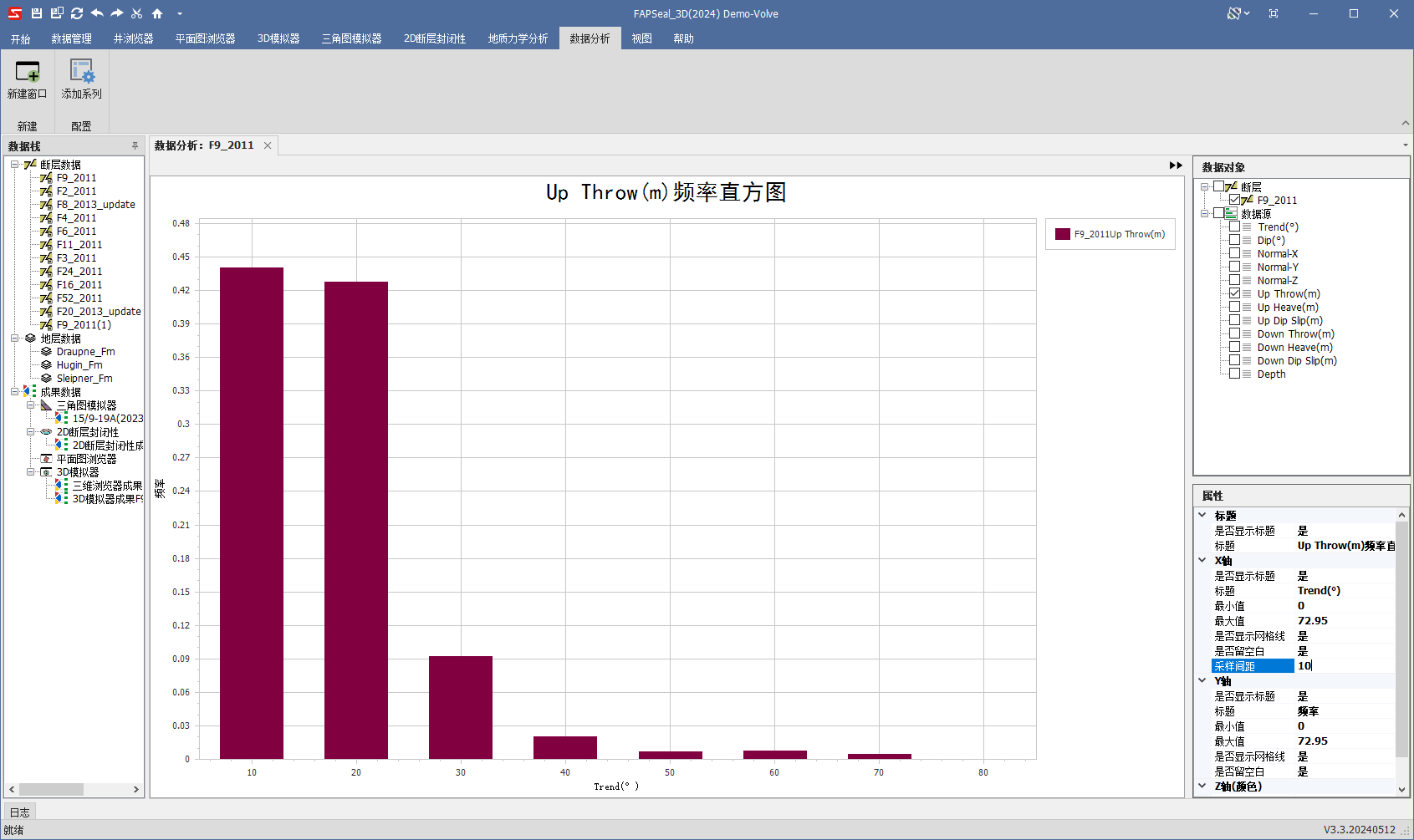

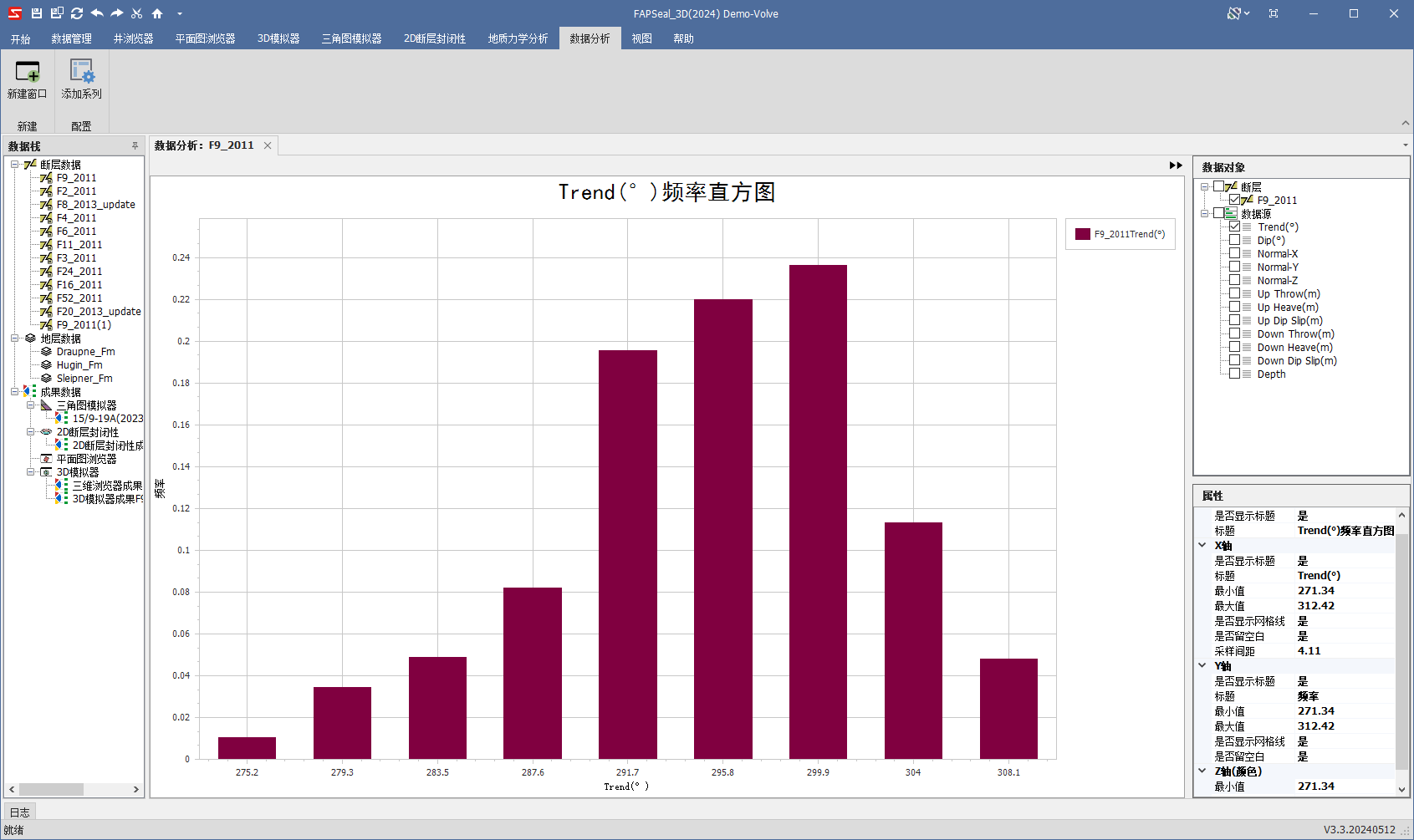

频率直方图#

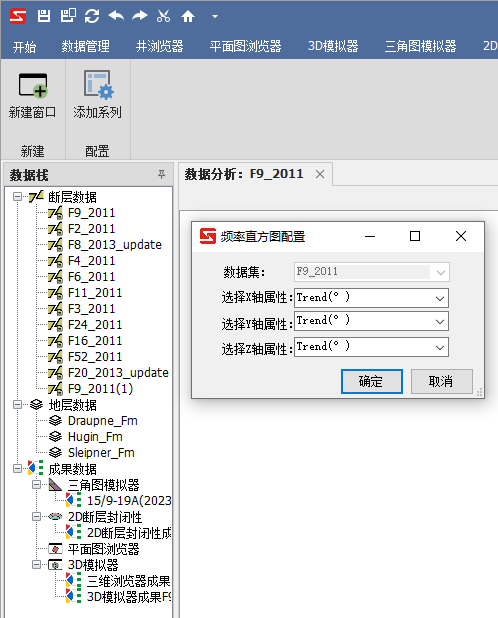

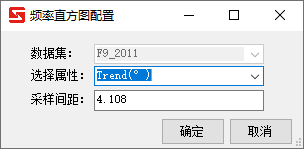

可以统计某一个属性的频率分布。打开时，需要配置要统计的属性和每个数据的步长

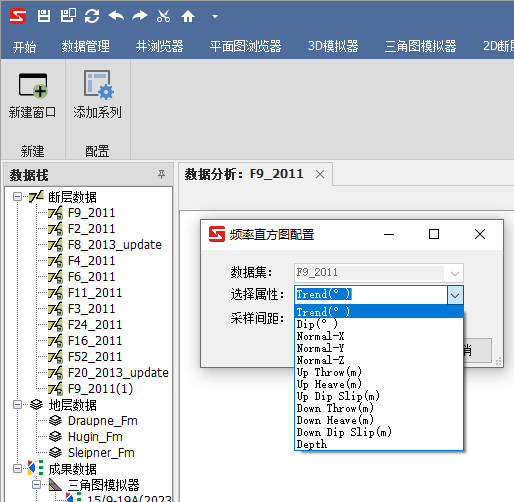

支持以下属性的频率分布
点击确定后即可成图
可以在右侧数据对象中重新选择要统计的属性。

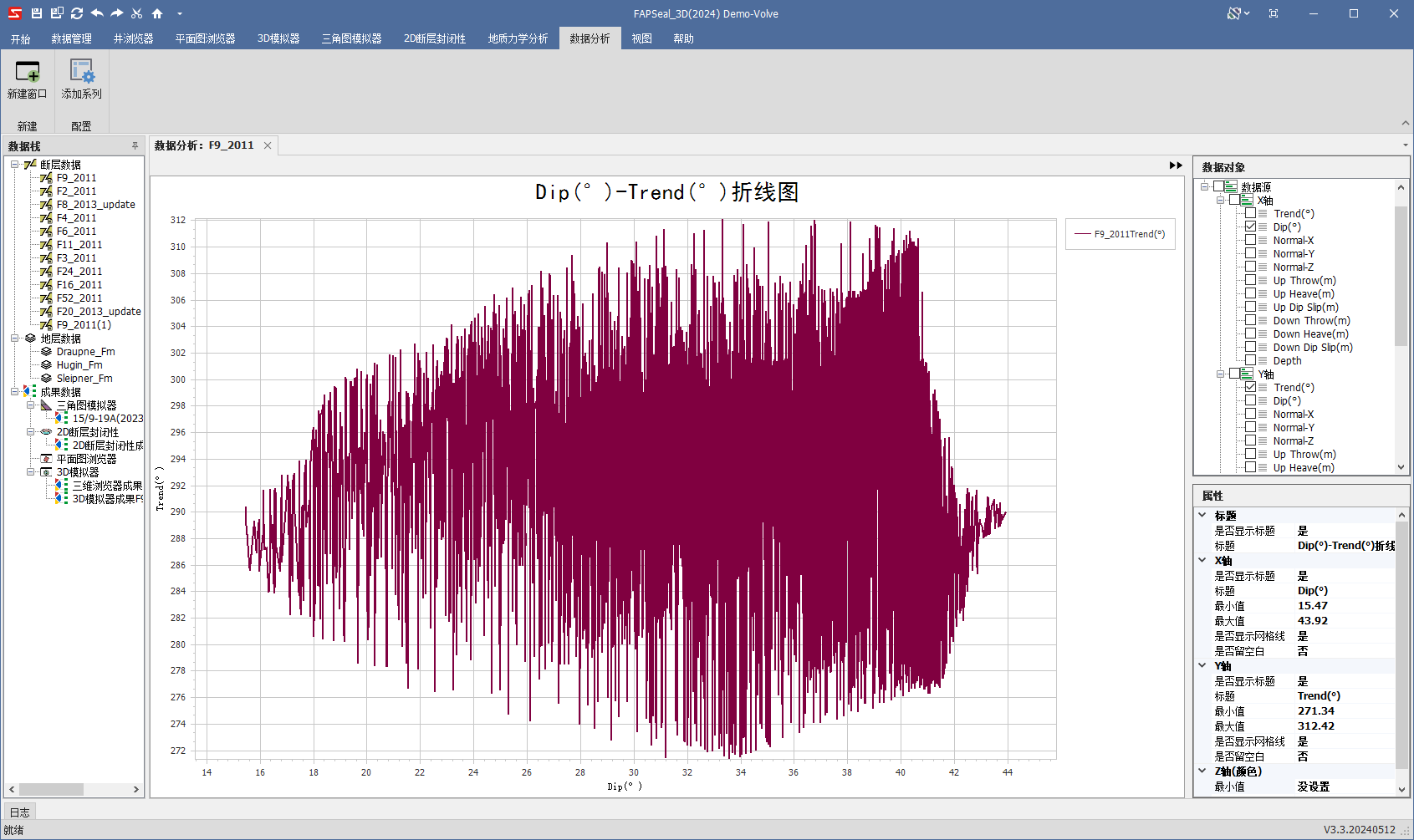

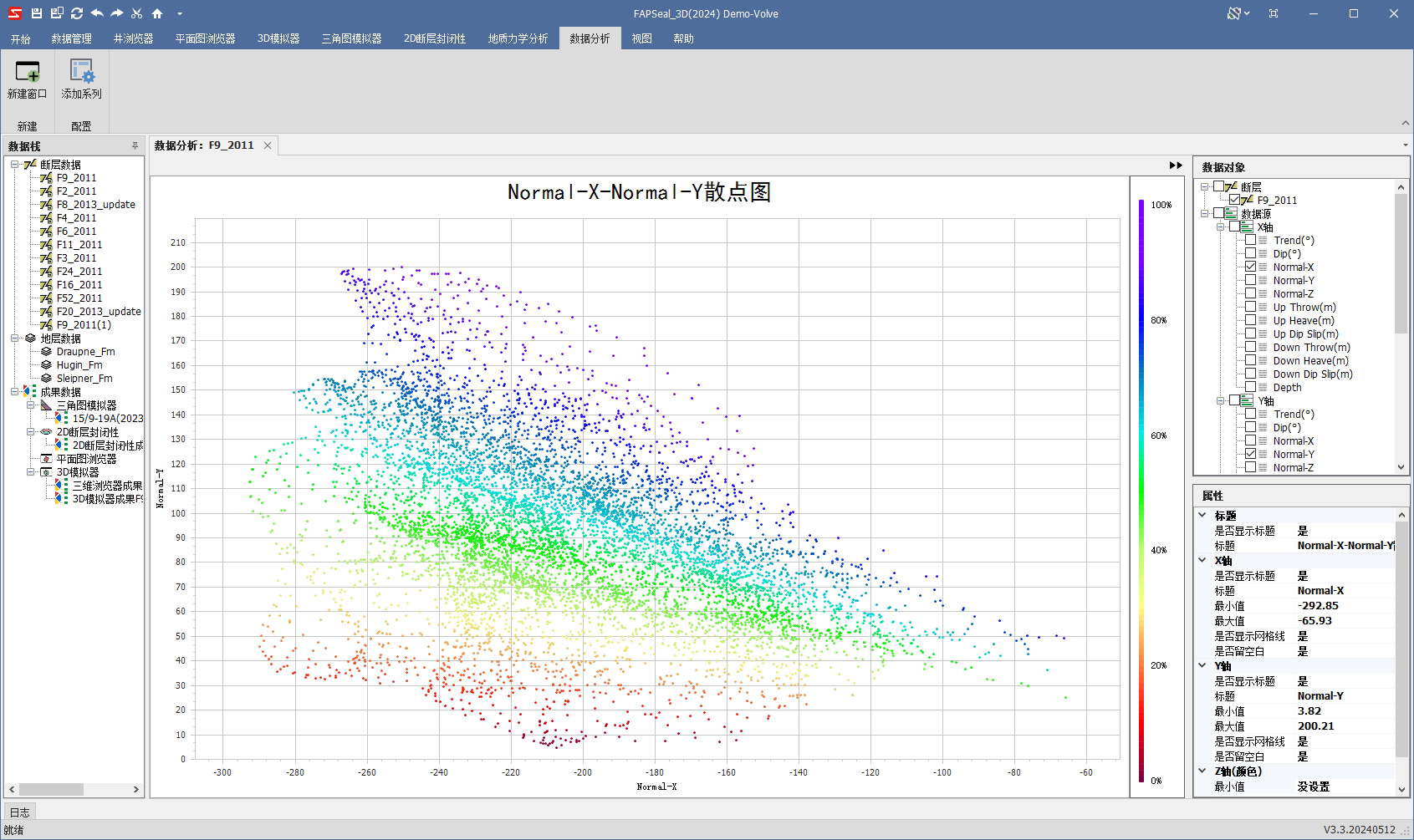

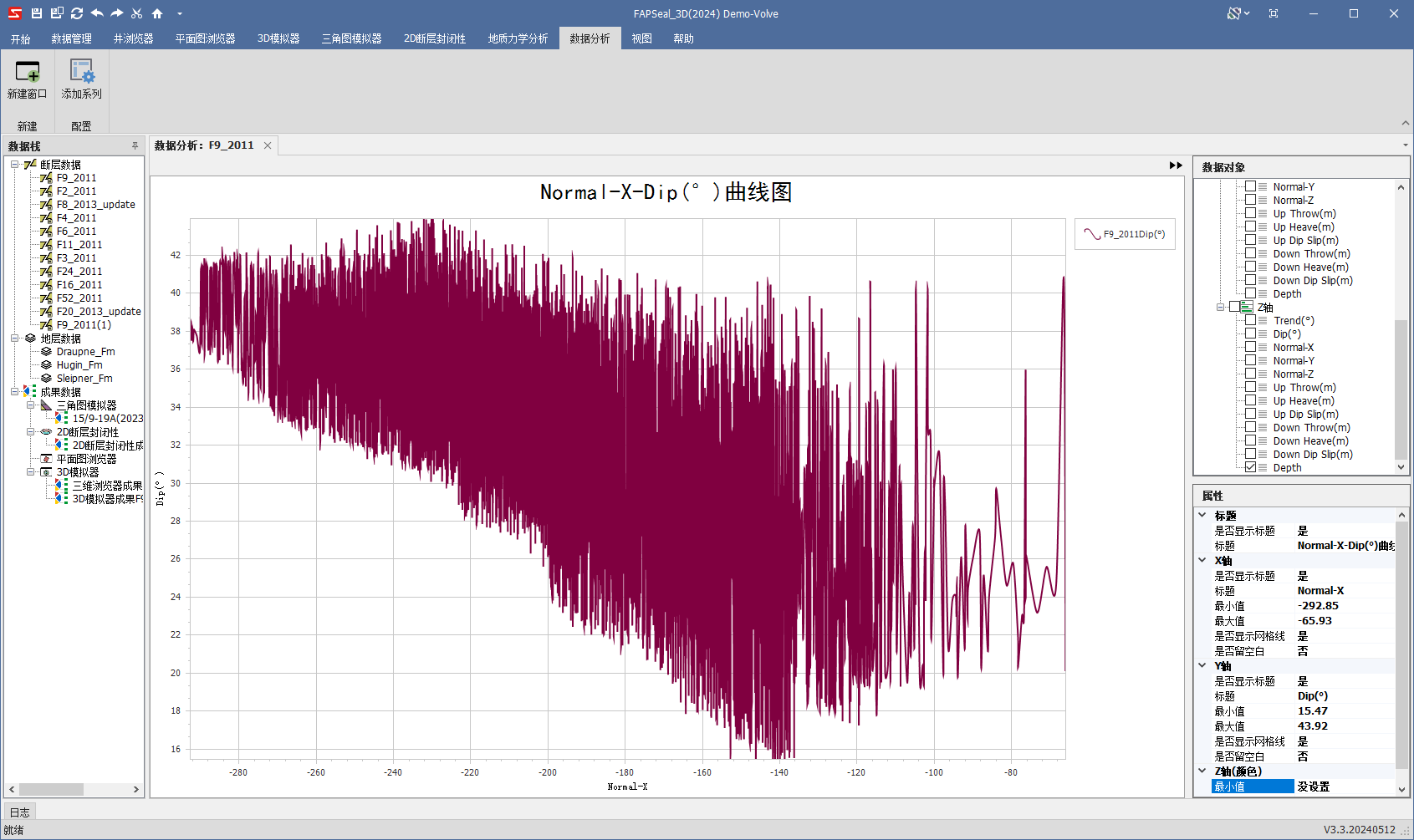

散点图、气泡图、曲线图、折线图#
可以根据选定的两个或三个属性生成不同类型的图件。打开时，需要配置要统计的三个属性和每个数据的步长。
如果选择Z轴。Z轴数据将以点的颜色变化显示。

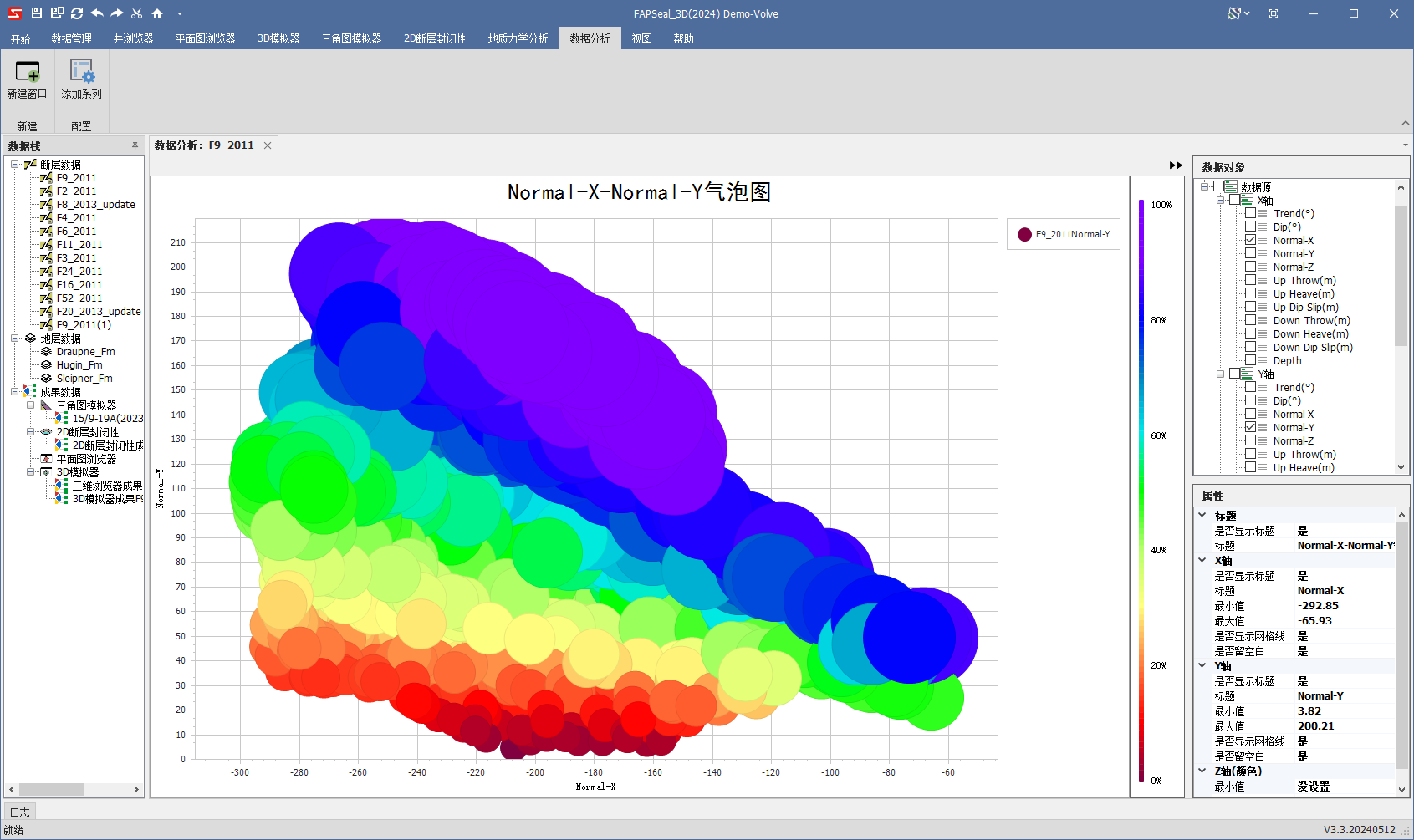

如果选择Z轴。Z轴数据将以点的颜色变化和气泡大小变化显示。
地层数据分析#
支持对地层的几何学属性、在地层之上的断层多边形进行分析统计
提示
如要统计计算出来的封闭性、稳定性数据，请在保存成果后用成果数据分析进行统计

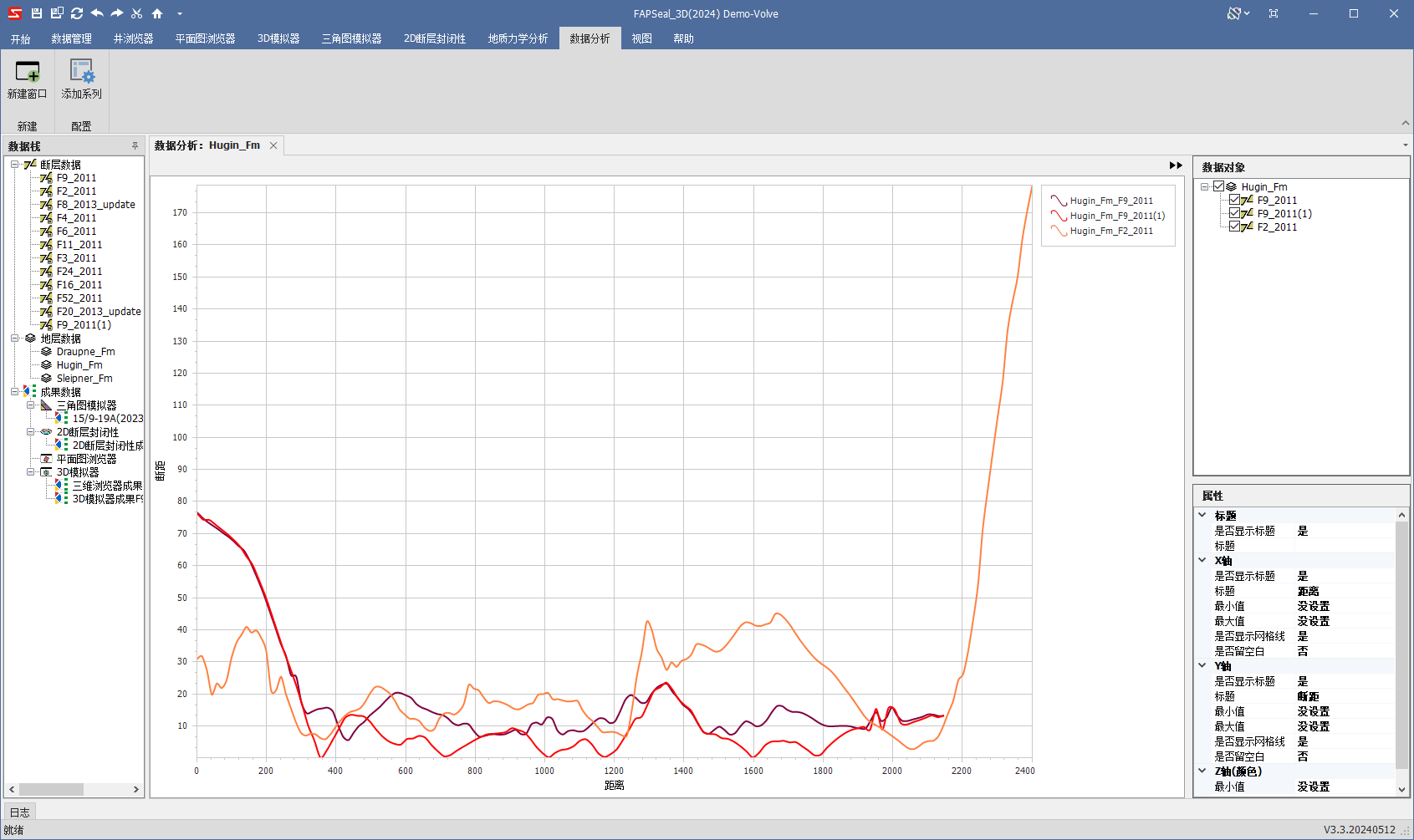

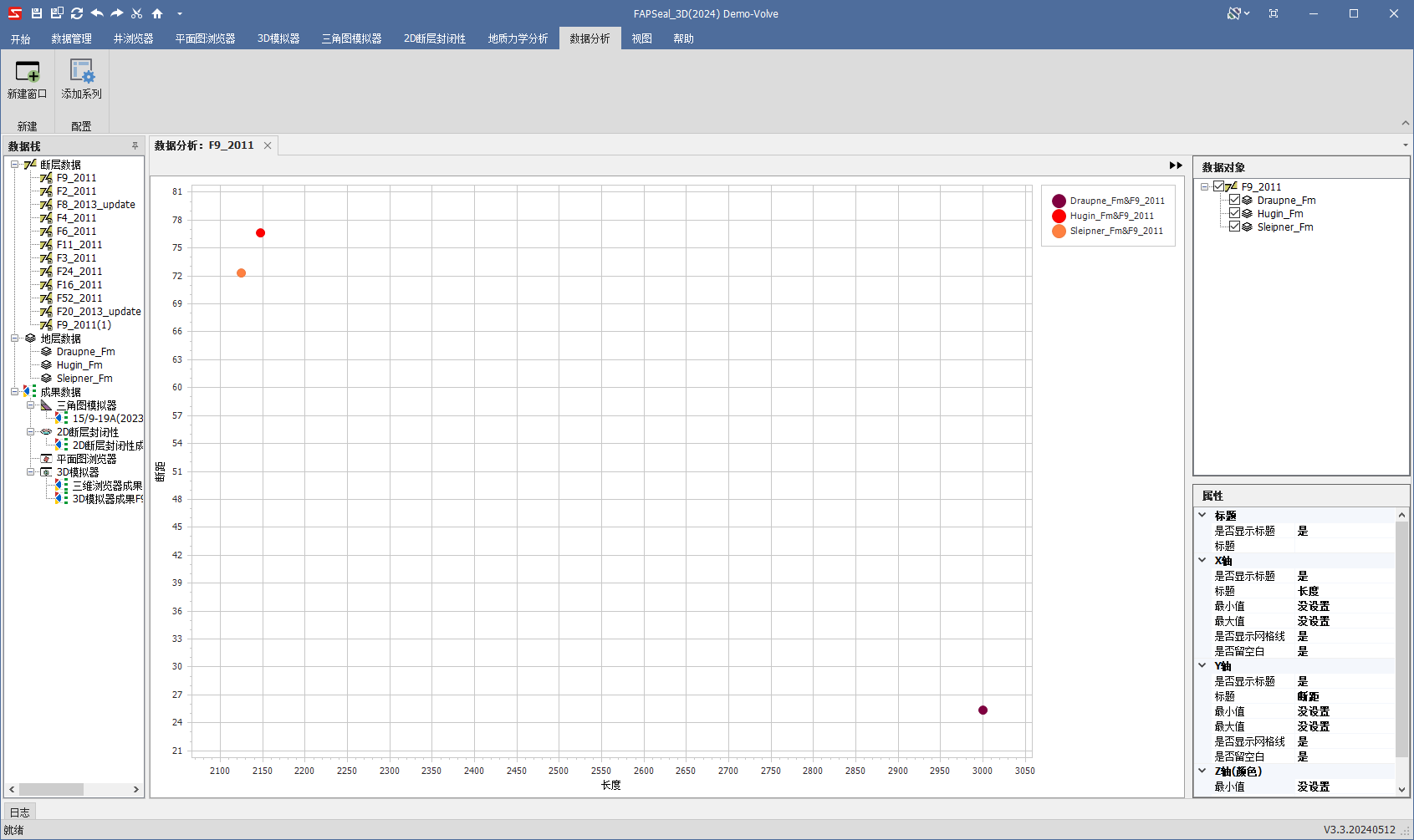

使用方式与断层数据分析类似，以下是使用地层进行断层多边形分析的示例

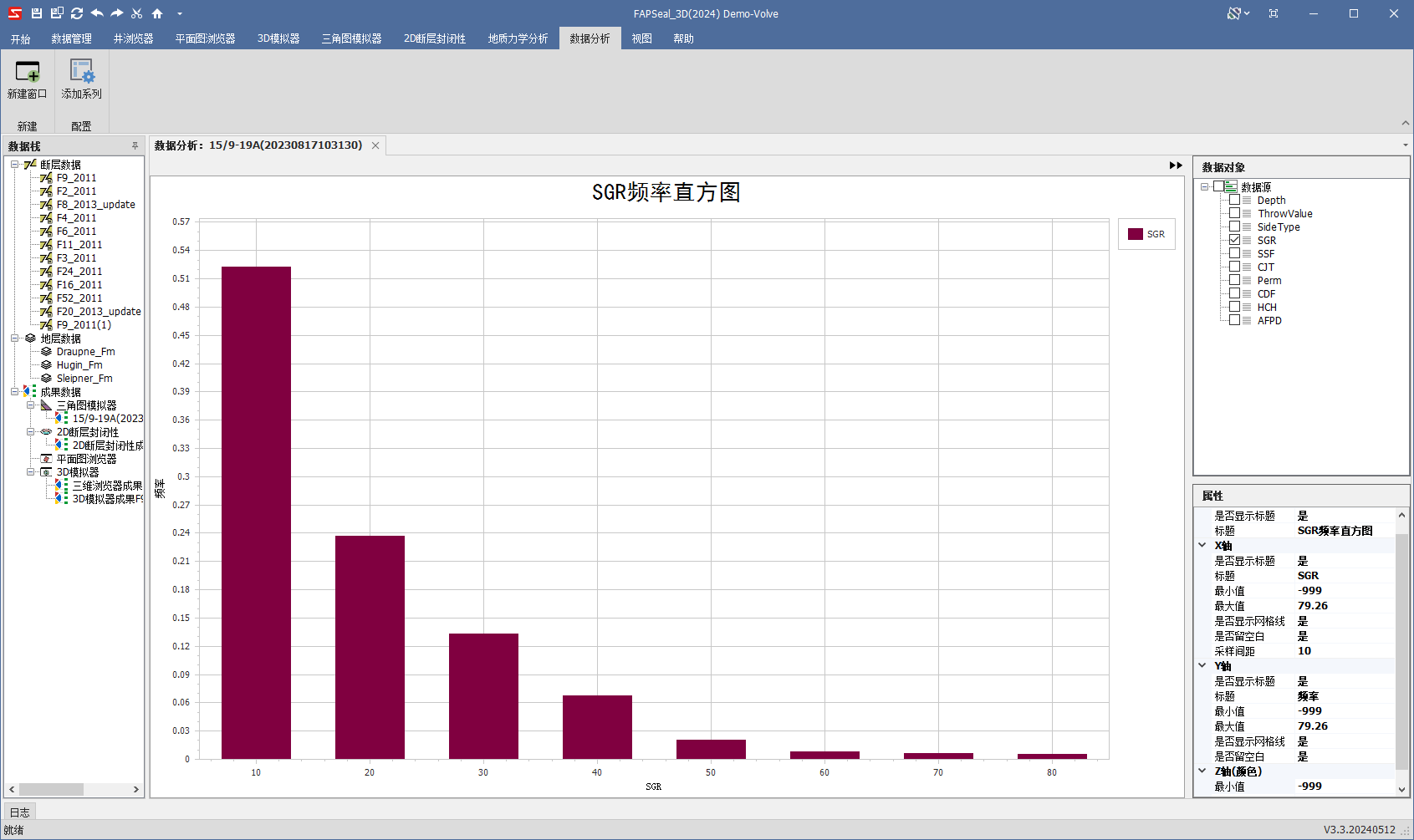

成果数据分析#
支持对保存的成果，如三角图、平面图、三维浏览器等保存的成果进行数据分析。
添加系列#
在打开已有图件的情况下，点击添加系列，可以将其他数据源中的数据添加到图件中
提示
3D浏览器成果数据不支持添加系列，可以在三维浏览器中将要分析的数据全部加载后保存成果分析。
属性设置#
可以在属性设置窗口中设置标题格式、字体，以及X、Y、Z轴的轴标题、最大/最小值、网格线等
