属性设置#

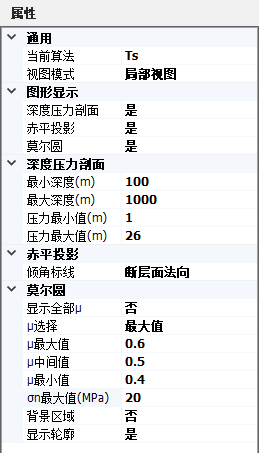

断层稳定性评价模块属性分为通用、图形显示、赤平投影和莫尔圆四个分组属性，如图所示。

通用属性#

通用属性包括当前的评价方法（算法）和视图模式两个属性。

当前算法：指示当前评价方法，可以在属性窗口设置，和菜单栏点击相应按钮功能一致，参考断层稳定性评价方法设置
视图模式：视图模式分为局部视图和全局视图。

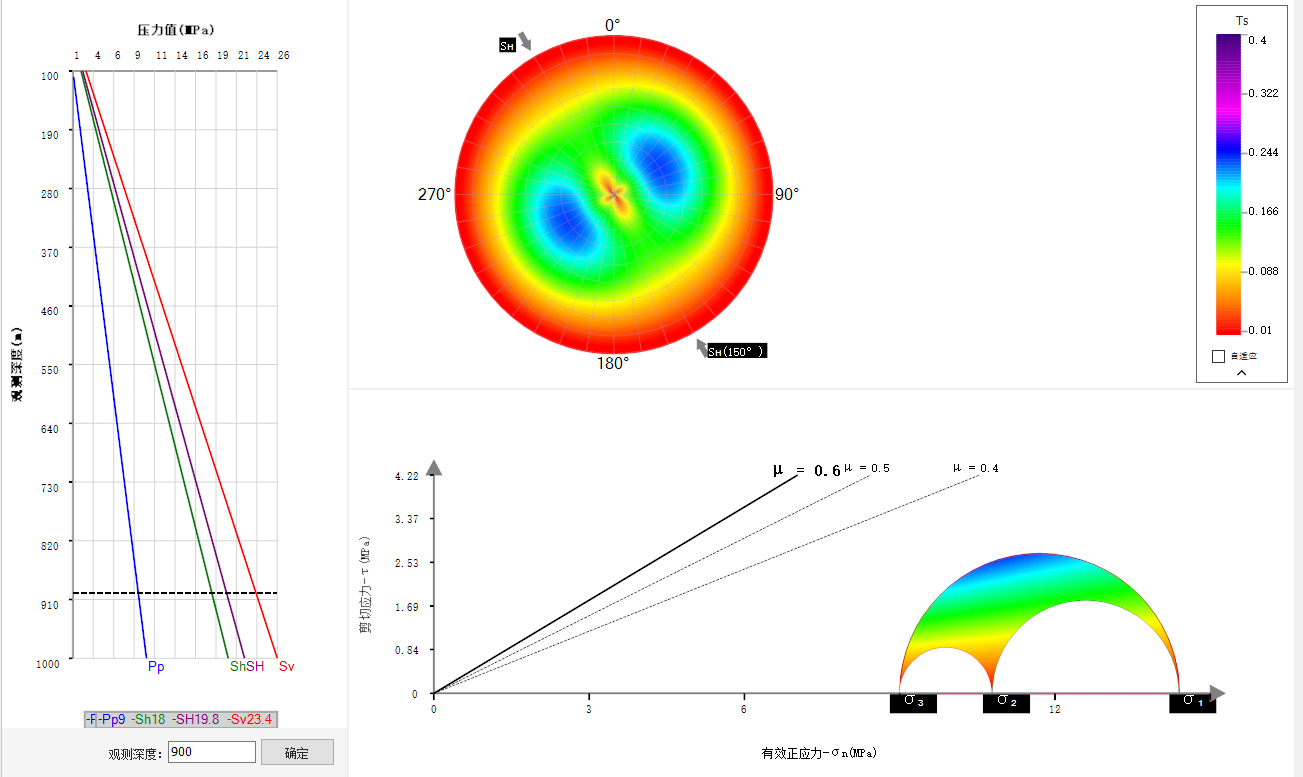

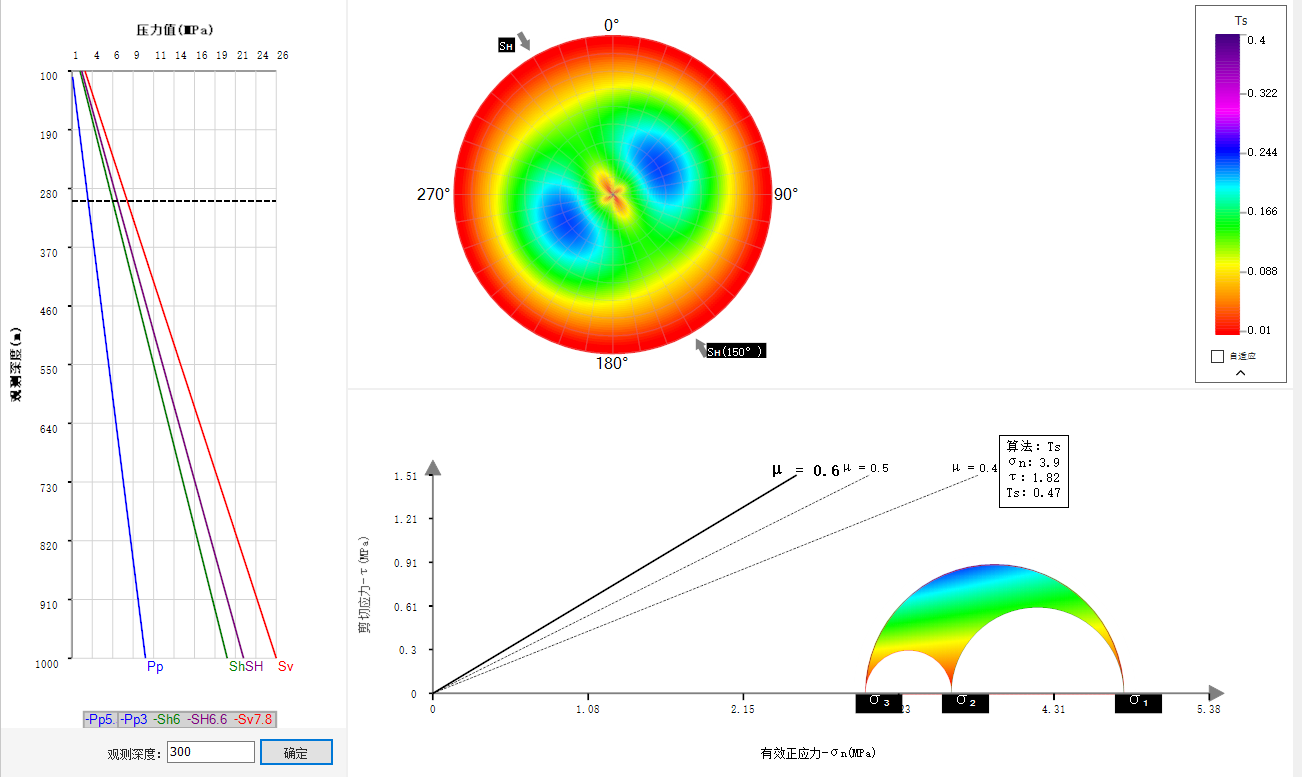

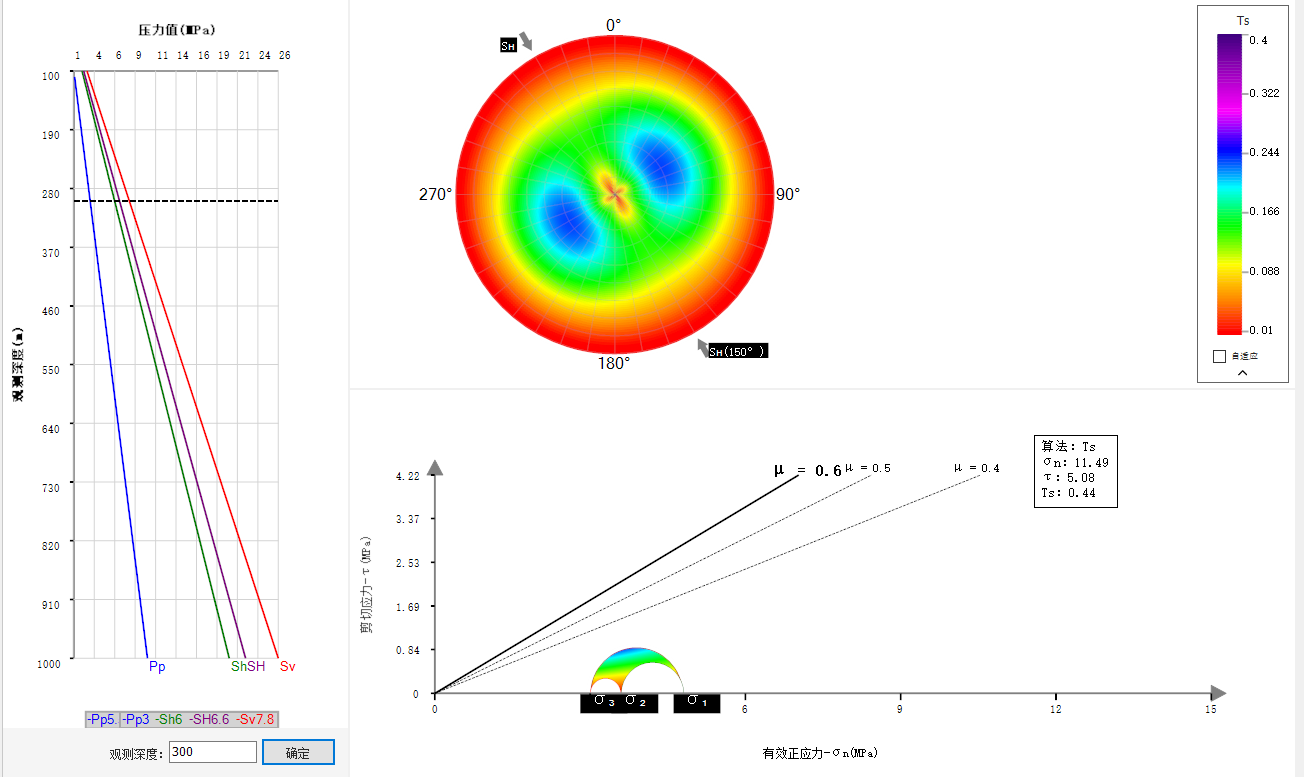

- 在局部视图中，莫尔圆和赤平投影图是有颜色的，决定莫尔圆颜色变化的数据是依托于深度压力破面的深度和四个作用力的交点值，在局部视图下，深度的改变会影响莫尔圆和赤平投影的颜色变化。局部视图下，断层投点的颜色值是根据断层样式进行投影的。

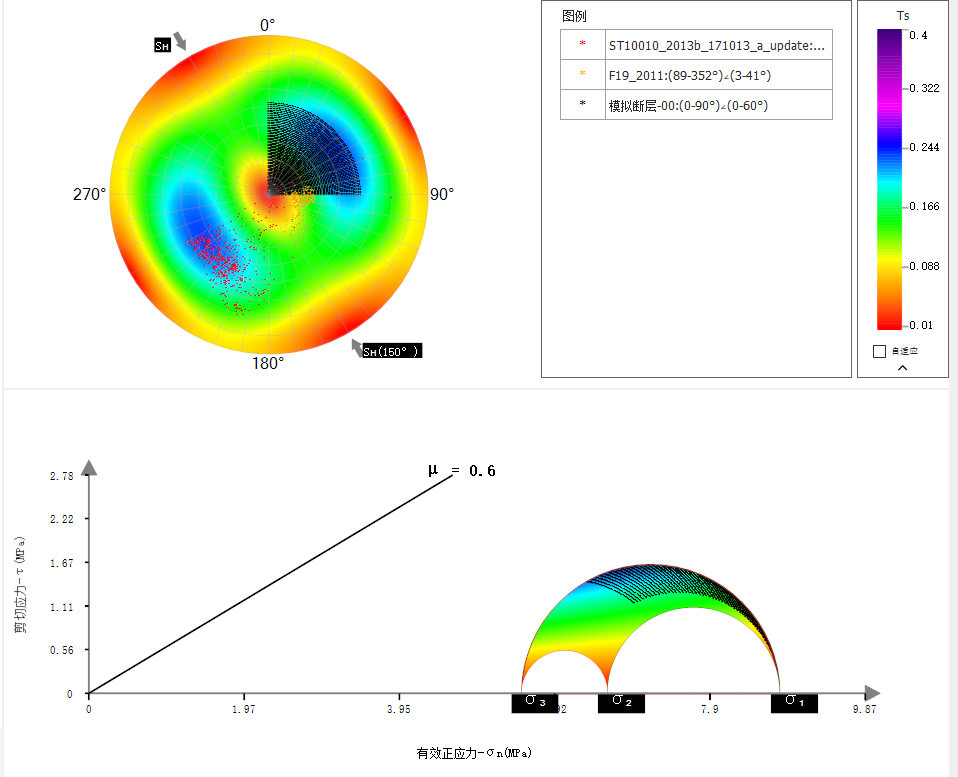

- 全局视图：全局视图不受深度影响，莫尔圆和赤平投影没有颜色值，只计算断层投点的颜色。

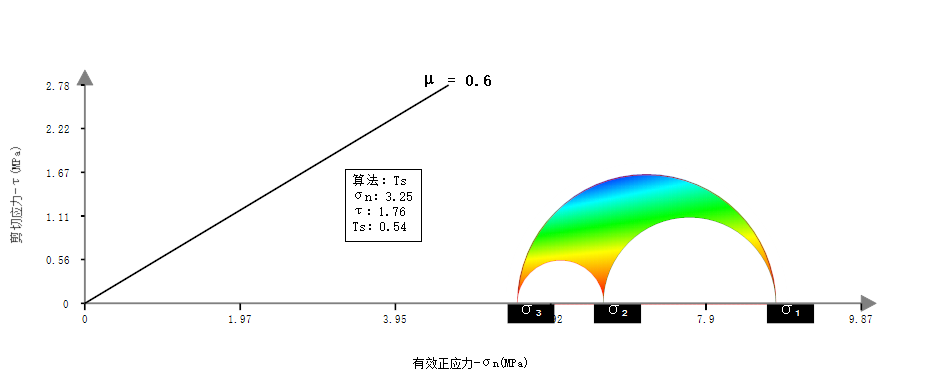

局部视图全局视图

图形显示主要用来设置深度压力剖面，赤平投影，莫尔圆的显示和隐藏。

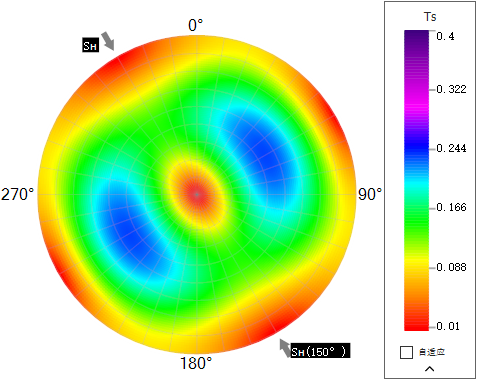

赤平投影属性用来设置倾角标线，有水平和法向两种方式，默认是水平。如图如图所示。

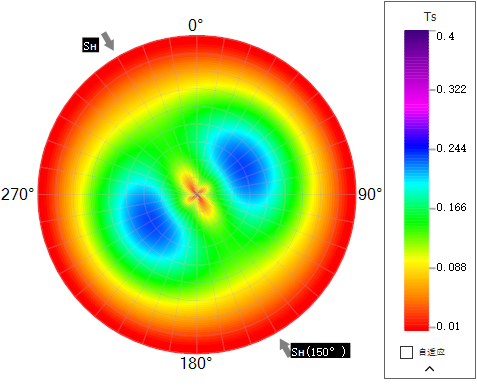

法向倾角标线水平向倾角标线

莫尔圆属性包括摩擦系数选择，摩擦系数最大值，摩擦系数中间值，摩擦系数最小值，有效正应力最大值，是否显示颜色等属性。

摩擦系数在莫尔圆中只有选择滑动趋势、滑动稳定性和活化压力系数三种评价方法参数的时候才会显示，摩擦系数选择有三个值，最大值，最小值，中间值。系统默认只显示摩擦系数最大值。

提示

在μ选择中选择的摩擦系数值将会用来计算稳定性属性，一般情况下只调整μ最大值的摩擦系数值即可。

显示全部μ：如果显示，则会在莫尔圆图上显示三个摩擦系数线，反之则只显示μ选择中选择的值。如果全部显示，μ选择的值将会绘制为黑色粗实线，其他两个将会绘制为细虚线。默认为否。

不显示全部μ显示全部μ

有效正应力最大值是用来控制莫尔圆的横坐标，如果为0则会根据深度压力剖面交点信息自动调整，如果设置了最大值，则坐标数值固定不动，调整深度，莫尔圆会左右移动。默认为0。

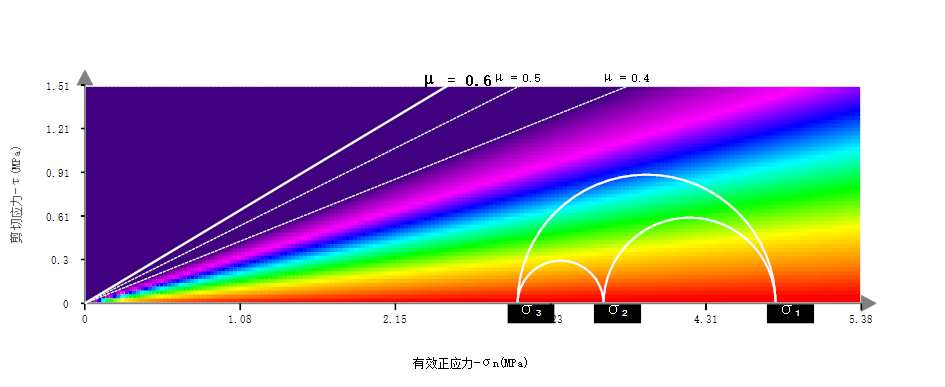

未设置最大值设置最大值为15

背景区域的作用是用来控制莫尔圆之外的背景是否显示，该属性只适用于局部视图模式，如图所示。

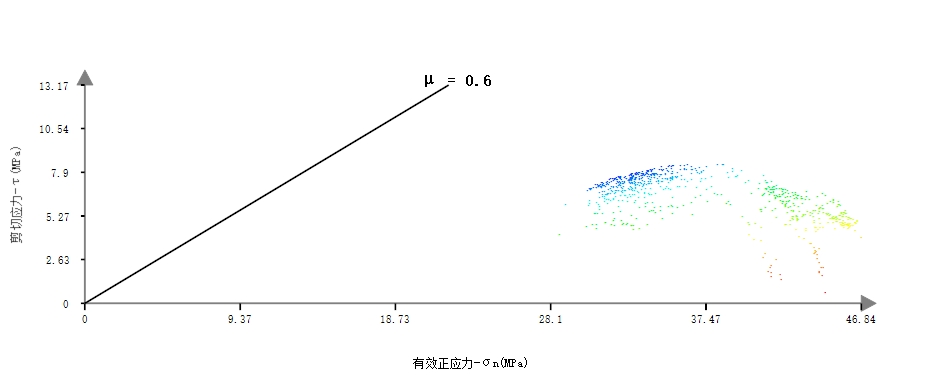

打开全局视图时，该选项控制是否显示莫尔圆轮廓。

显示莫尔圆轮廓不显示莫尔圆轮廓
