工具栏操作#
视图操作#

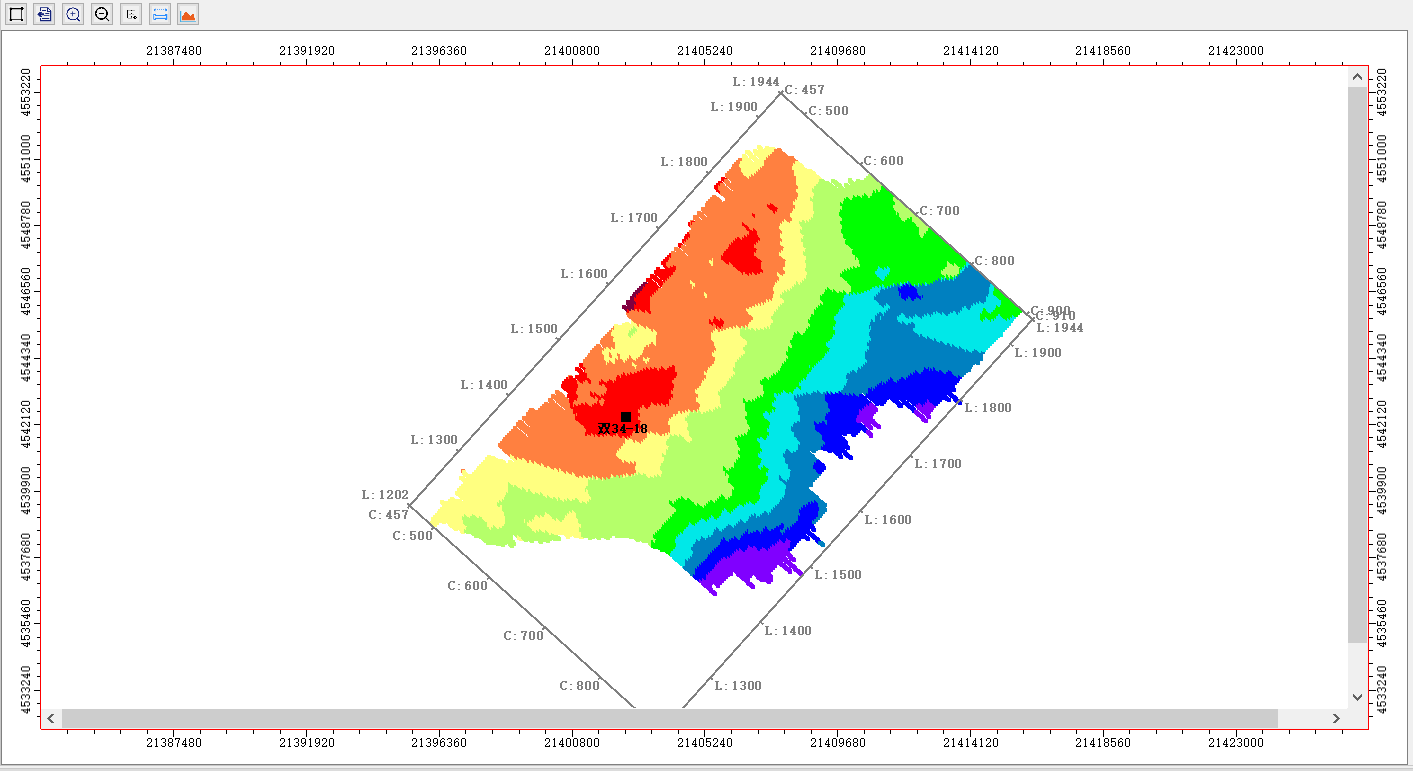

① 全图显示#
点击工具栏的全图显示按钮或者按下键盘快捷键Ctrl+1以恢复全图显示

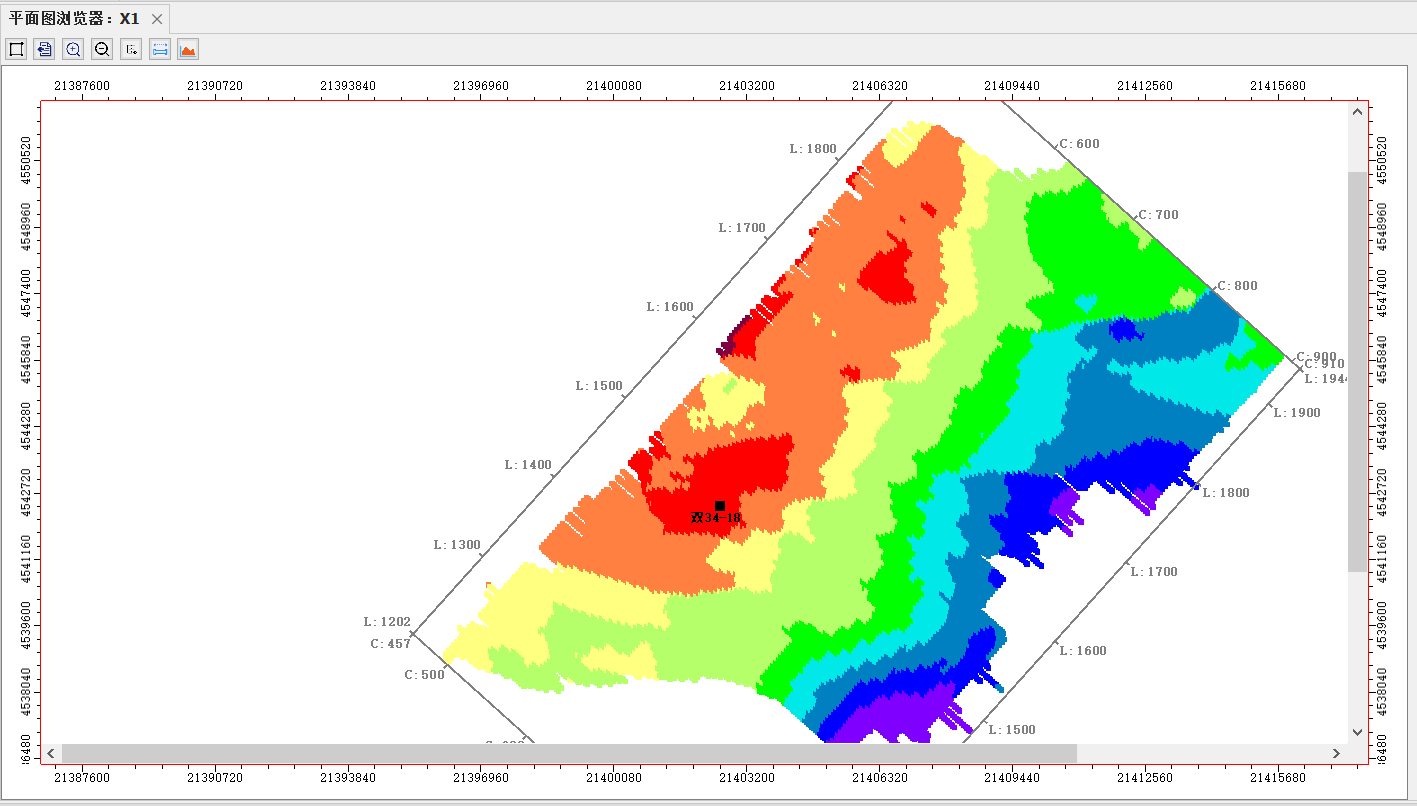

② 放大/缩小功能#
放大：点击工具栏的放大按钮或者按下键盘快捷键Ctrl+2，鼠标变为一个放大镜，在平面图上拉出一个蓝框即可放大显示。
也可以按住Ctrl键鼠标滑轮鼠标滑轮往上滚动也可以放大显示，如下图。
缩小：点击工具栏的缩小按钮或者按下键盘快捷键Ctrl+3即可缩小显示。
也可以按住Ctrl键鼠标滑轮鼠标滑轮往下滚动，如下图。
③ 拖动#
在放大显示时，点击工具栏的拖动按钮或者按下键盘快捷键Ctrl+4，鼠标变为一个小手，在平面图拖动即可拖动平面图显示位置。
④ 编辑#
点击工具栏的拖动按钮或者按下键盘快捷键Ctrl+5，鼠标切换为手型，可以移动添加元素的位置，如文字和点的位置。
⑤ 辅助线#

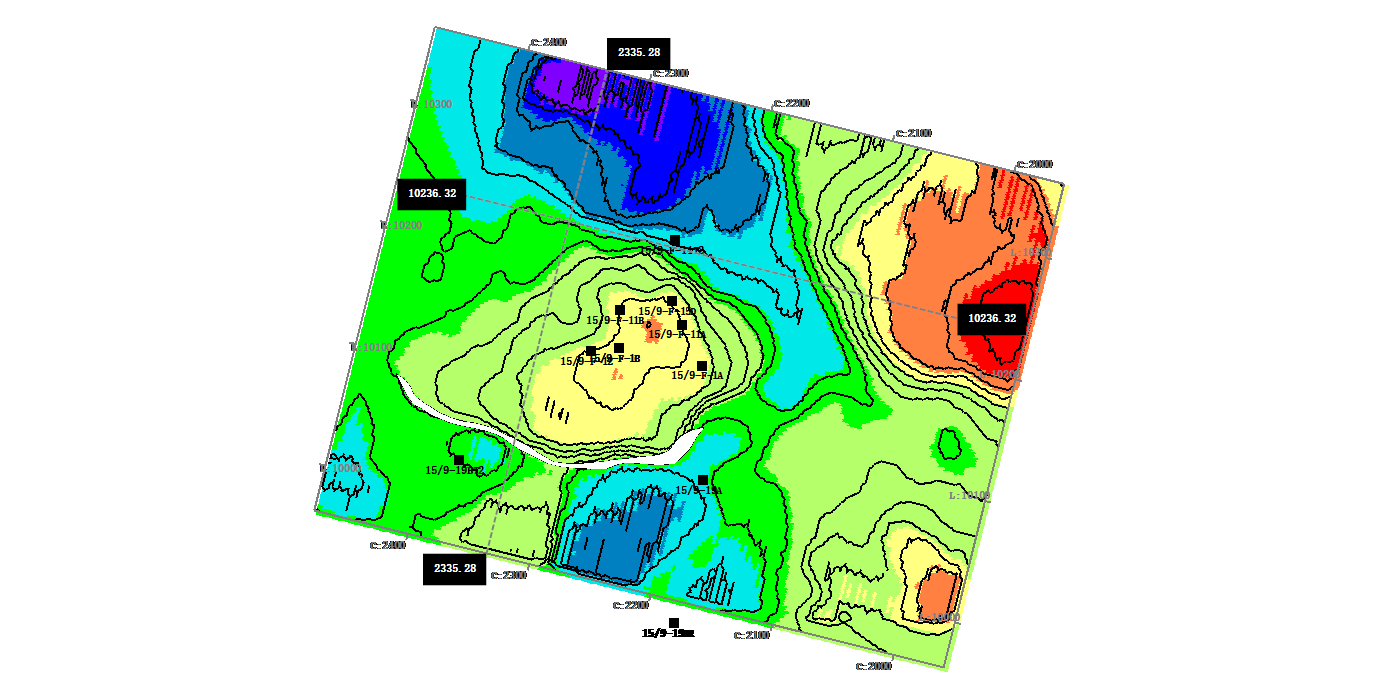

点击工具栏的辅助线按钮或者按下键盘快捷键Ctrl+6可以在平面图上显示辅助线。
添加元素#

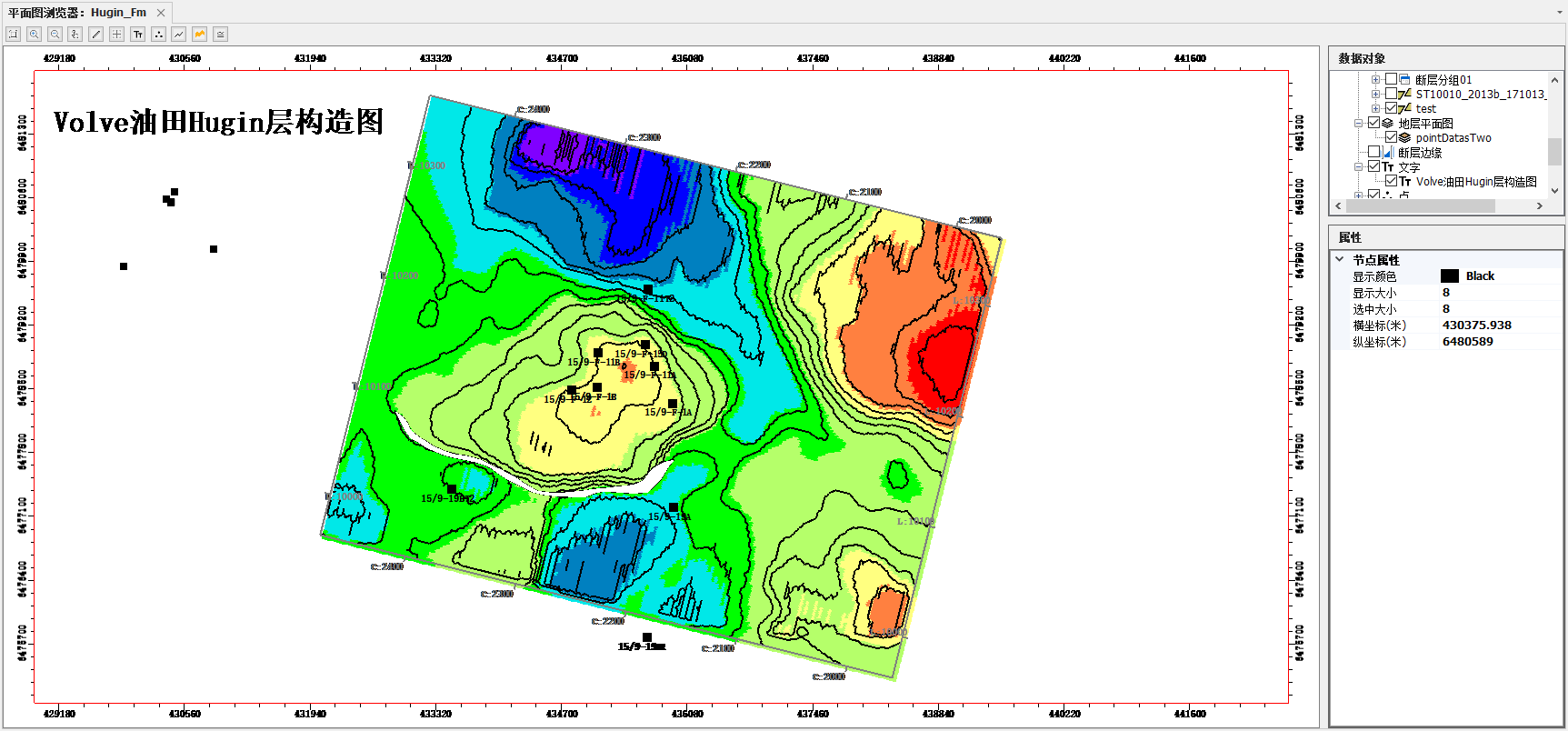

⑥ 添加文字#

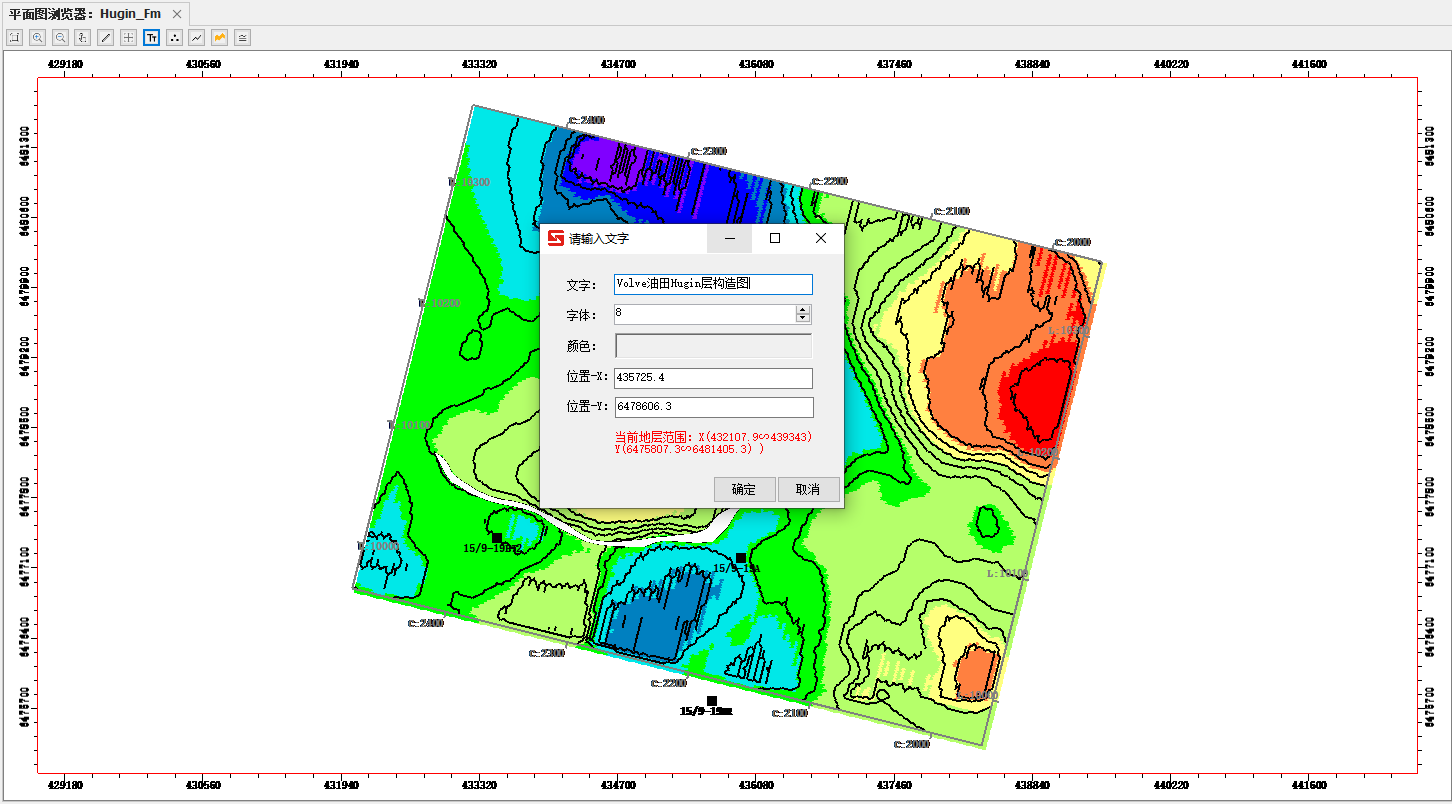

点击工具栏的文字按钮，弹出添加文字窗口
在窗口中输入要添加的文字、字号、颜色、位置，点击确定即可在平面图上添加文字。
添加的文字可以在数据对象中控制显示，右键可以选中和删除。
点击文字可以在属性窗口中修改显示属性，使用编辑按钮可以快速调整位置。
⑦ 添加点#
点击工具栏的点按钮，然后鼠标单击平面图即可在点击的位置添加点。
添加的点可以在数据对象中控制显示，右键可以选中和删除。
点击点可以在属性窗口中修改显示属性，使用编辑按钮可以快速调整位置。

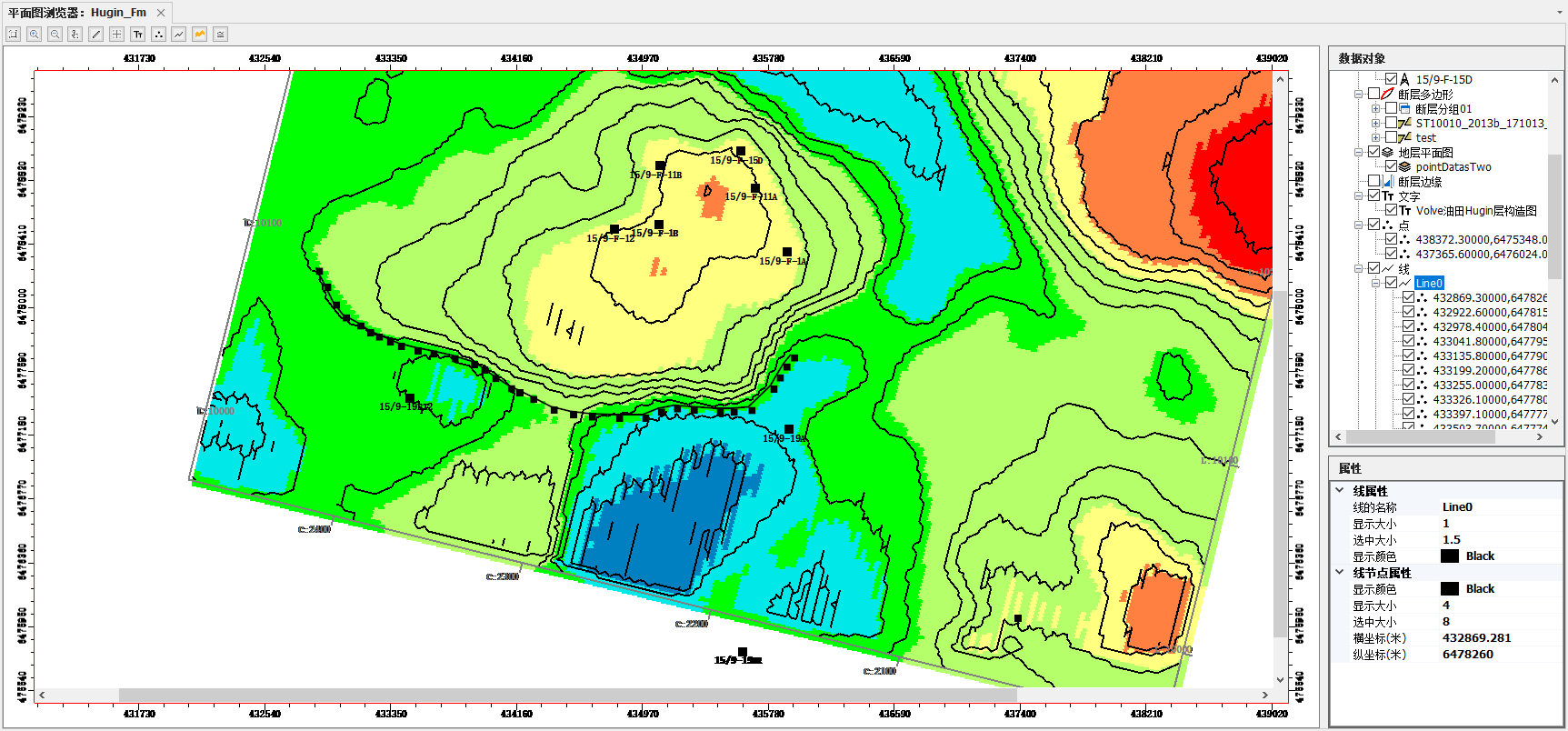

⑧ 绘制线#
点击工具栏的点按钮，然后鼠标单击平面图即可在点击的位置添加点。
添加的线和控制线的点可以在数据对象中控制显示，右键可以选中、删除整条线、删除线的单个点和转换为断层多边形。
点击点可以在属性窗口中修改显示属性，使用编辑按钮可以快速调整位置。
转换为断层多边形#
要将绘制的线转换为断层多边形，需要先绘制两条线分别作为多边形的上盘和下盘。

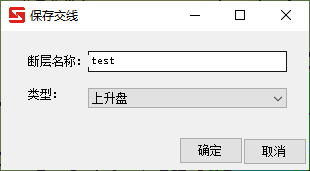

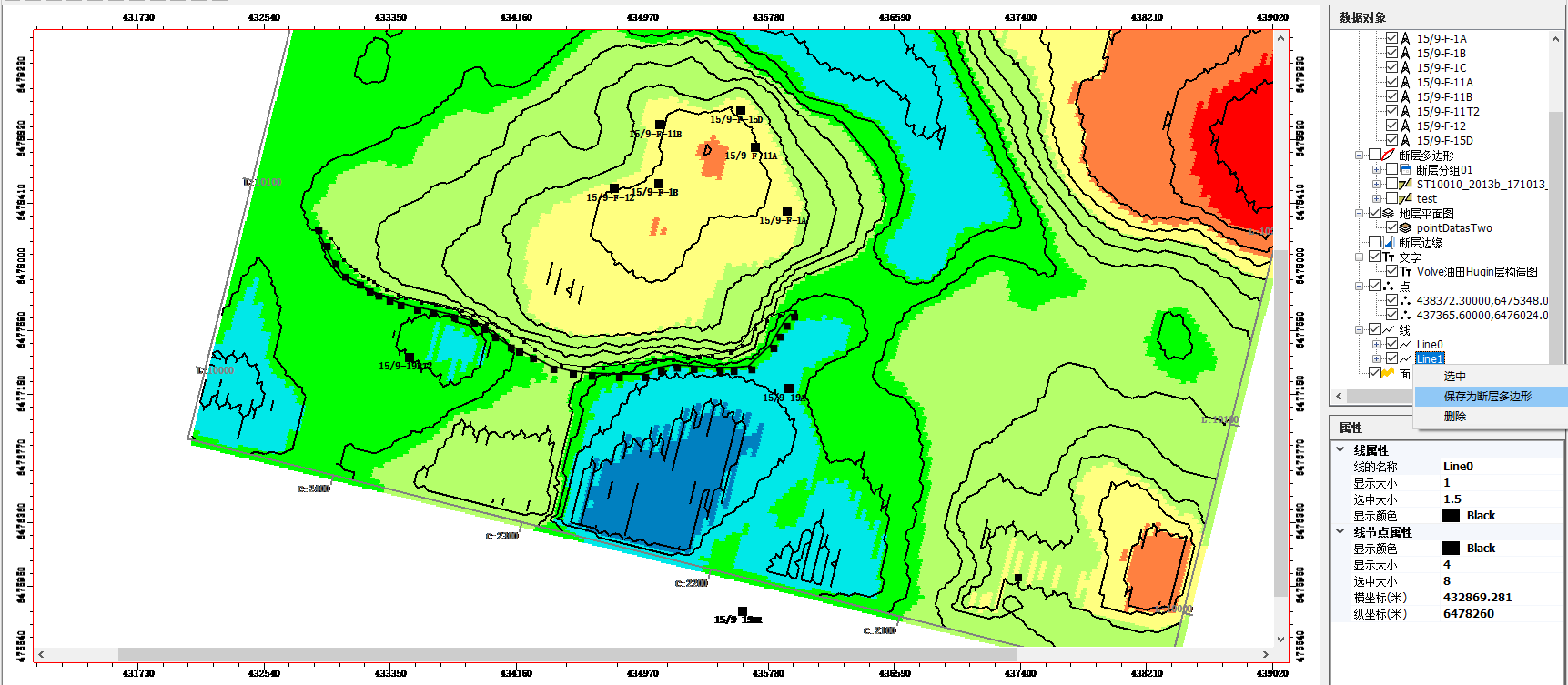

然后，在数据对象中对一条线右键，选择保存为断层多边形，弹出保存为断层多边形窗口。
在窗口中设置断层名称、断层上下盘类型，然后点击确定。
对另一条线执行相同的操作。
提示
两条线保存为断层多边形需要注意：
- 保存的断层多边形名称相同；
- 断层线类型应当互斥，即一条线应为上升盘，另一条应为下降盘。

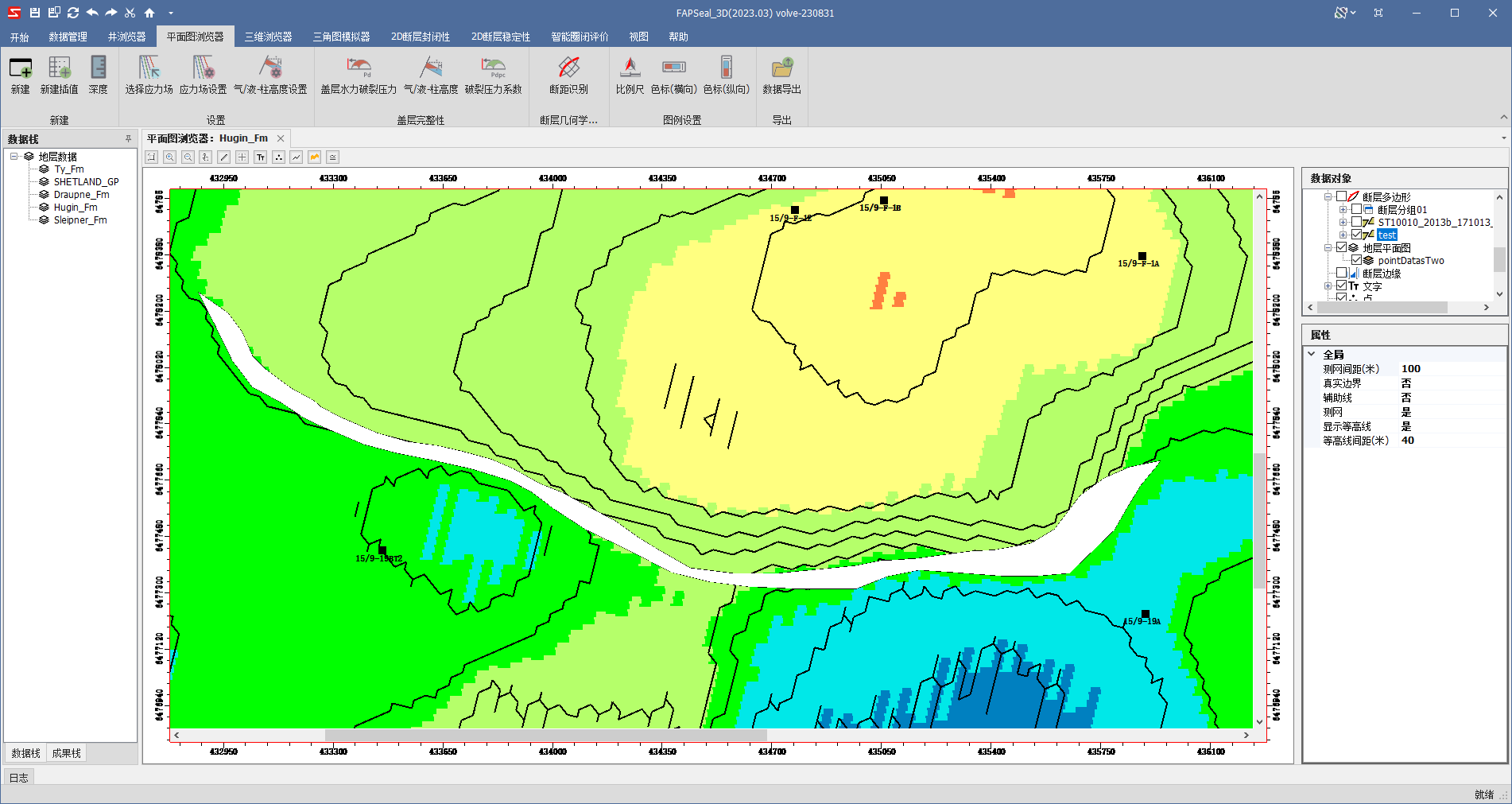

完成后，数据对象窗口会出现新的断层多边形，勾选即可显示。

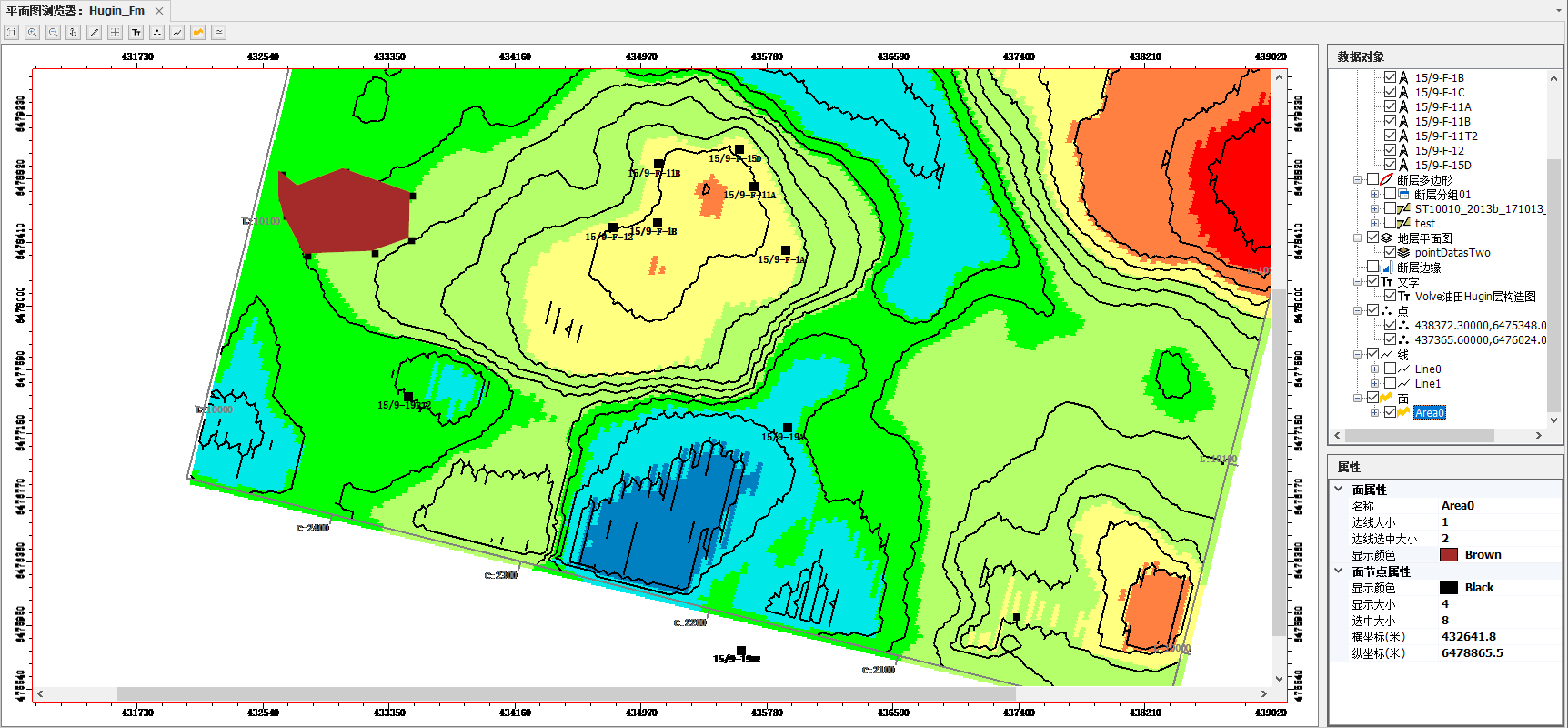

⑨ 绘制面#
点击工具栏的面按钮，然后鼠标单击平面图即可在点击的位置绘制面的边界，双击鼠标即可完成面绘制。
添加的面和控制面的点可以在数据对象中控制显示，右键可以选中、删除整个面、删除面的单个点。
点击点可以在属性窗口中修改显示属性，使用编辑按钮可以快速调整位置。
⑩ 保存断距距离曲线#
请参见断距识别功能
