三维浏览器的参数设置#

全局设置#

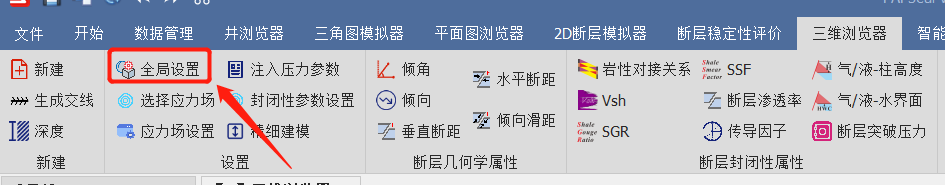

全局设置主要包括全局的地层生成方式设置\断层生成方式设置以及流体性质设置。设置->全局设置，如下图

"全局设置"示意图

地层设置断层设置流体性质

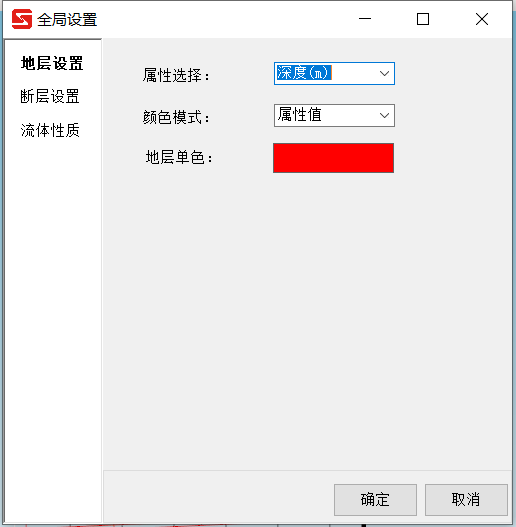

地层生成方式设置：对应全局属性中的地层生成方式，设置后生成地层的属性（评价方法），颜色模式，地层单色。

提示

与断层类似，地层属性（评价方法）的变化会影响所选地层的评价方法。

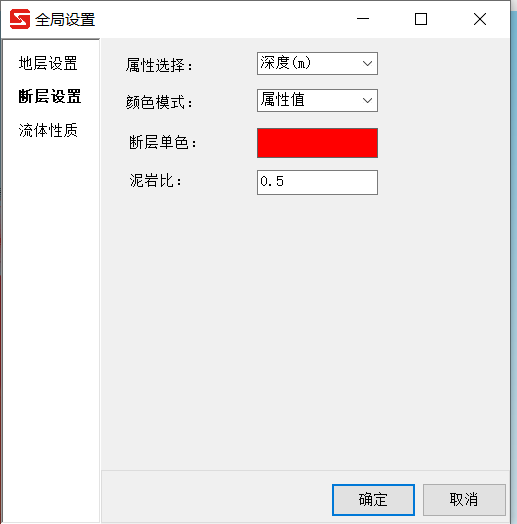

断层生成方式设置：对应全局属性中的断层生成方式，设置后生成断层的属性（评价方法），颜色模式，断层单色以及泥岩比。

提示

断层属性（评价方法）的变化会影响所选断层的评价方法。

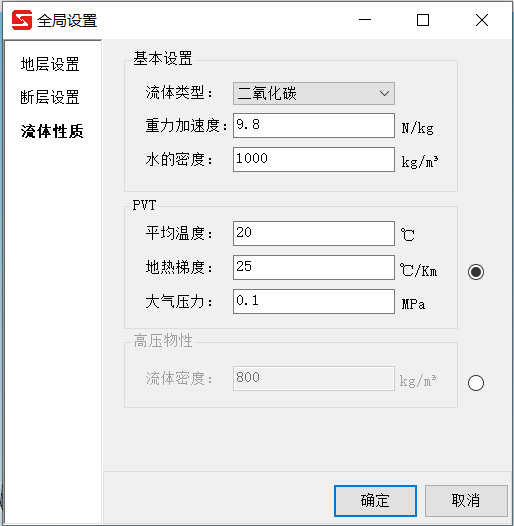

流体性质设置：设置全局的流体性质参数，选中的地层和断层对应对应得评价方法都会发生受到影响。

流体性质参数主要有以下几种：

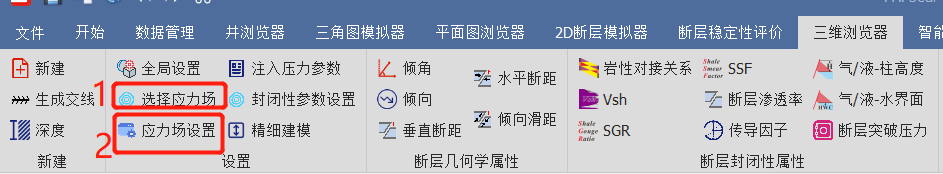

断层稳定性和盖层完整性分析需要配置应力场信息，在菜单设置组中，可以选择应力场和设置（修改）应力场。顺序：选择应力场->设置应力场，如下图

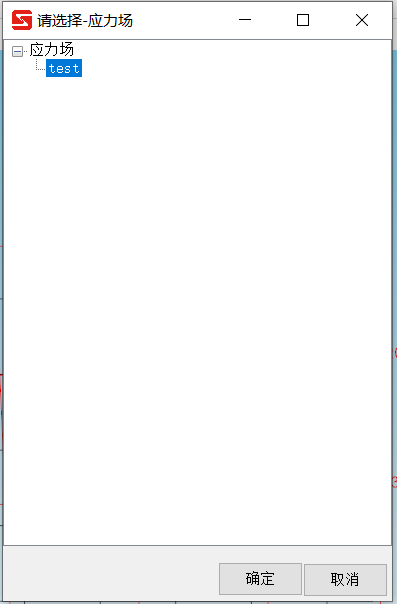

选择应力场：点击选择应力场，如下图，选择所需要的应力场，

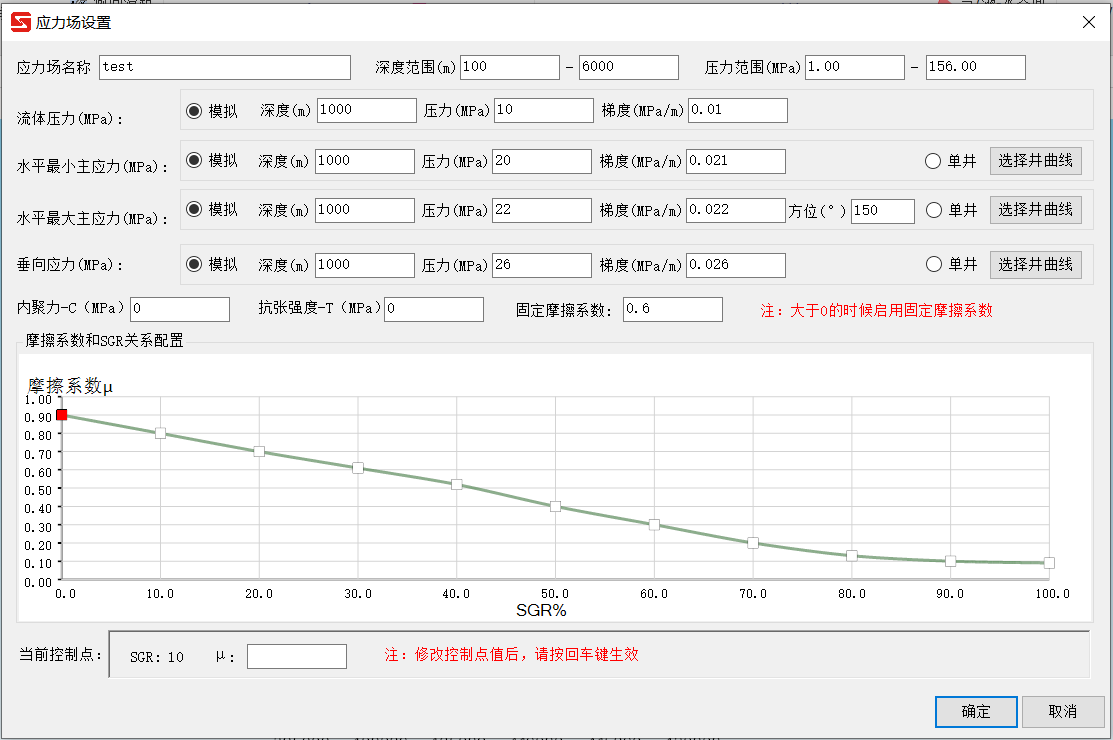

设置应力场，如下图

应力场设置和请于断层稳定性模块中新建应力场的设置内容一致，包括应力场的名称，深度范围，压力范围，流体压力，水平最小应力，水平最大应力，垂向应力，内聚力，抗张强度，固定摩擦系数。

摩擦系数有两种设置方式， 1. 使用固定摩擦系数，直接输入固定摩擦系数 2. 使用摩擦系数和SGR的关系配置，固定摩擦系数需要设置成-1才能生效，系统会根据断层的sgr值，根据设置的对应曲线，自动生成sgr对应的摩擦系数。

提示

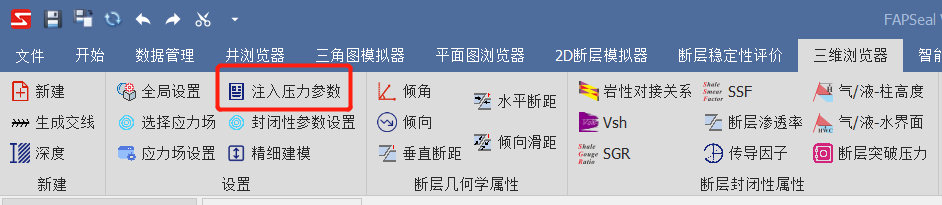

注入压力参数用来设置注入井的参数设置，在菜单设置组中选择注入压力参数设置，会影响断层稳定性，盖层完整性的相关属性，如下图

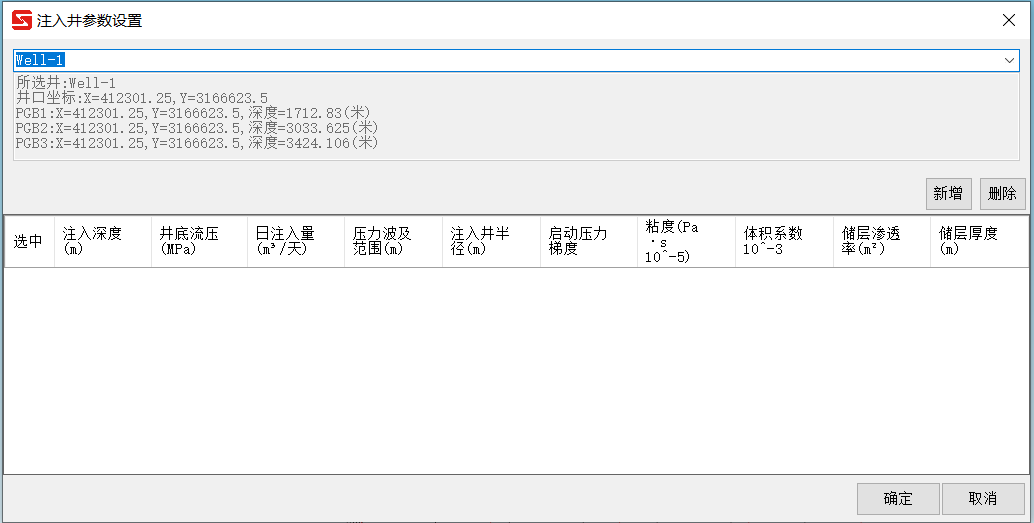

选择注入的井，下方会显示所选井的信息，如井名，井口坐标，分层信息等

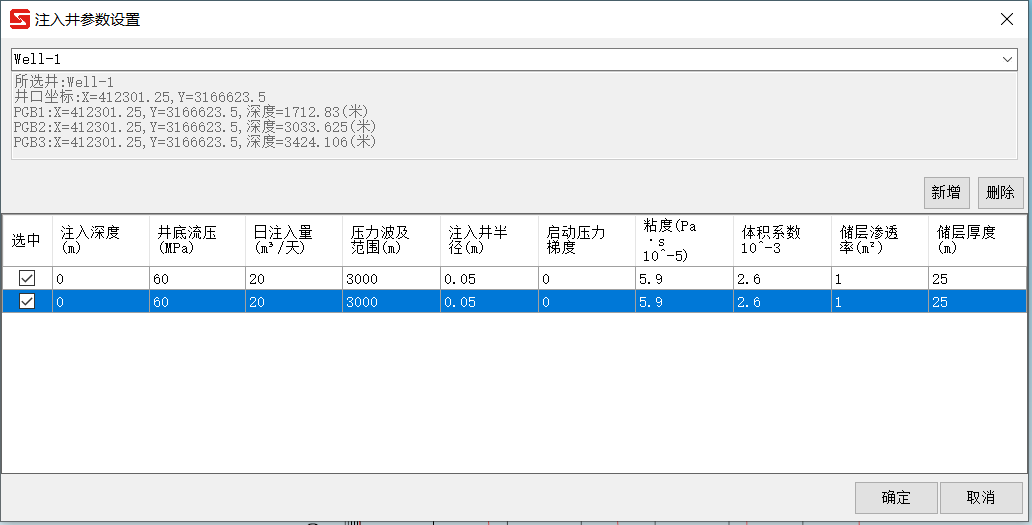

增加注入信息：注入信息包括注入深度，井底流压，日注入量，压力波及范围，注入井半径，启动压力梯度，年度，体积系数，储层渗透，储层厚度，如下图

删除注入信息：选中需要删除的信息，点击删除即可

设置完成后，点击确定保存注入信息。

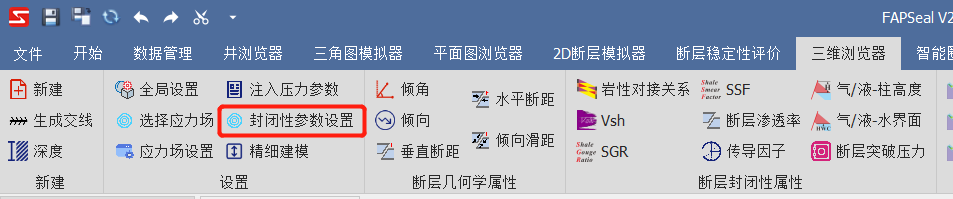

断层你封闭性参数设置，是用来设置断层封闭性属性评价方法的参数，分为渗漏率设置、传导因子甚至、气/液-柱高度设置、断层突破压力设置（AFPD）。在菜单设置组中选择封闭性参数设置，如下图

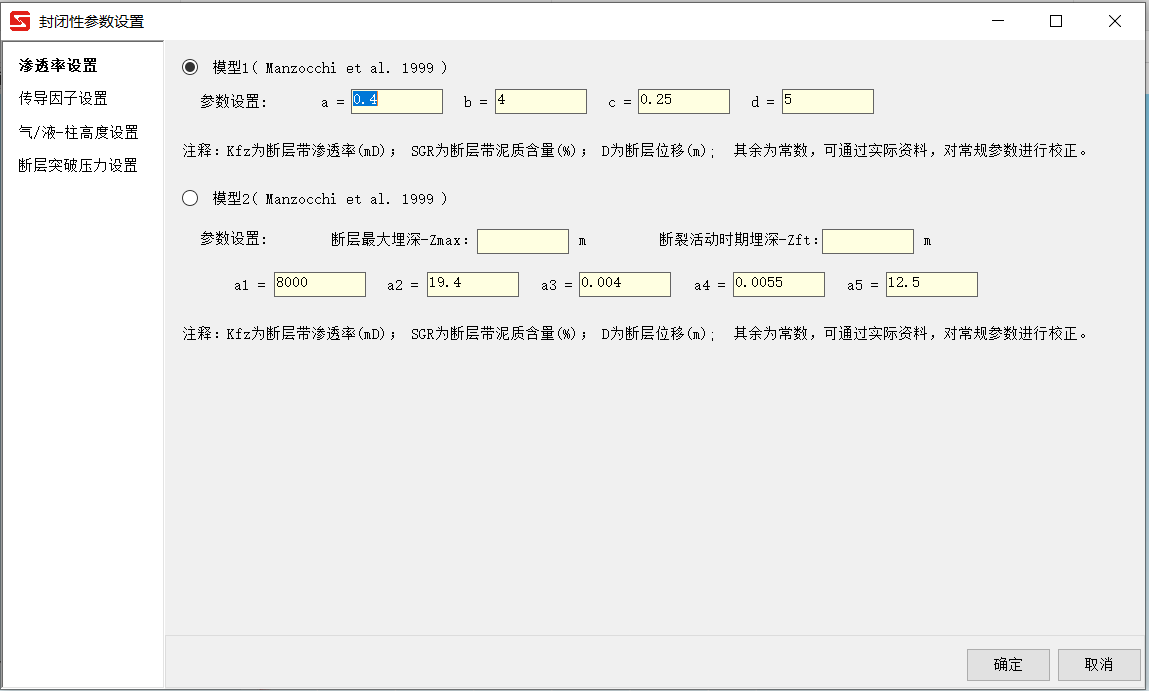

渗漏率设置：用来断层封闭性属性中的渗漏率属性评价方法的参数，如下图

渗透率设置有两种模型可以选择

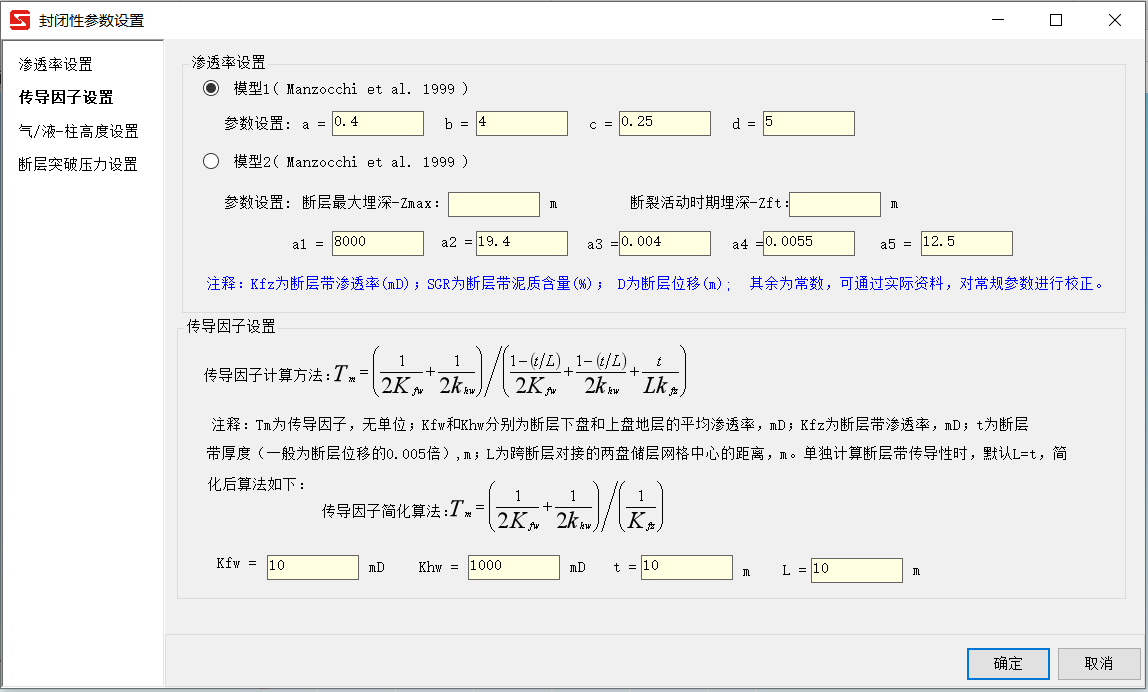

传导因子设置：用来设置传导因子评价方法的参数，如下图所示

传导因子评价法是在渗透率的基础上计算的，因此上半部分设置的是渗透率的参数设置，下半部分是传导因子的设置方法，渗透率设置也是分两种模式。

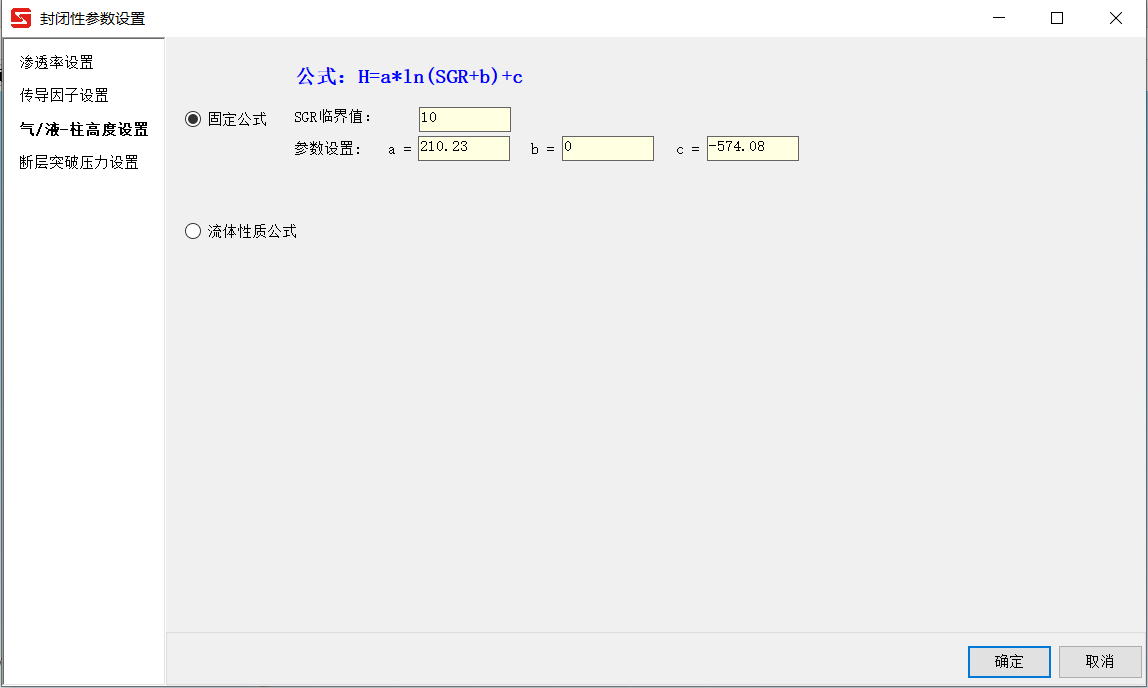

气/液-柱高度设置：用来设置气/液-柱高度评价方法的参数，如下图

气/液-柱高度参数设置有两种模式，一种是用固定公式计算，如图中展示的公式，设置公式中的每个参数的值，其中SGR临界值代表的是SGR小于设置时，SGR值默认为0。另一种是流体性质公式，利用的是全局设置中的流体性质的参数。

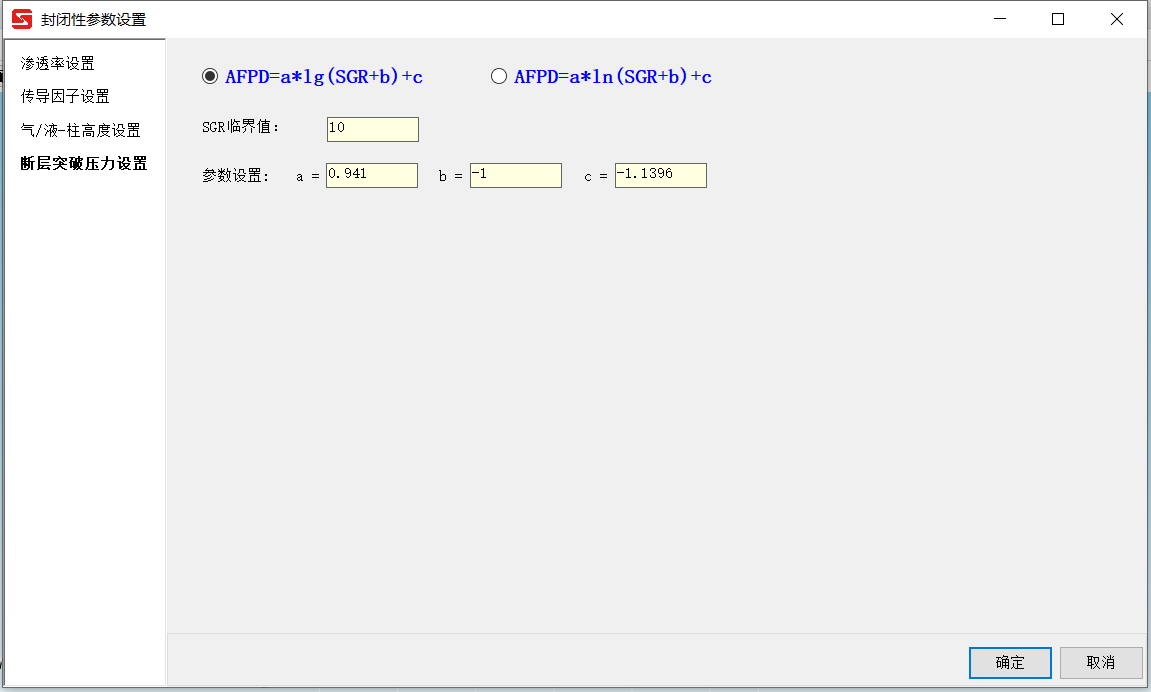

断层突破压力设置：也叫AFPD,用来设置AFPD的参数，如下图

两个公式可以选择，一个是采用以10为底的公式，一个是采用以自然对数e为底的公式。SGR临界值代表的是SGR小于设置时，SGR值默认为0
