二维封闭性属性设置#

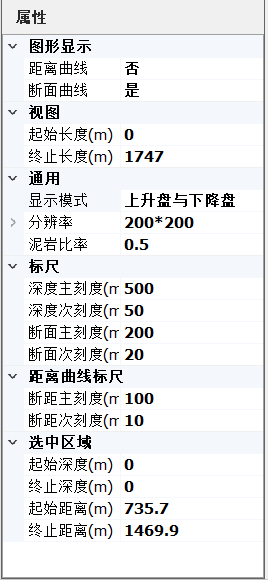

断层封闭性分析模块属性分为图形显示、视图、通用、标识和距离曲线标尺，选中区域六个分组属性，如图所示。
图形属性#
图形显示主要用来设置断面和断距—距离曲线的显示和隐藏。

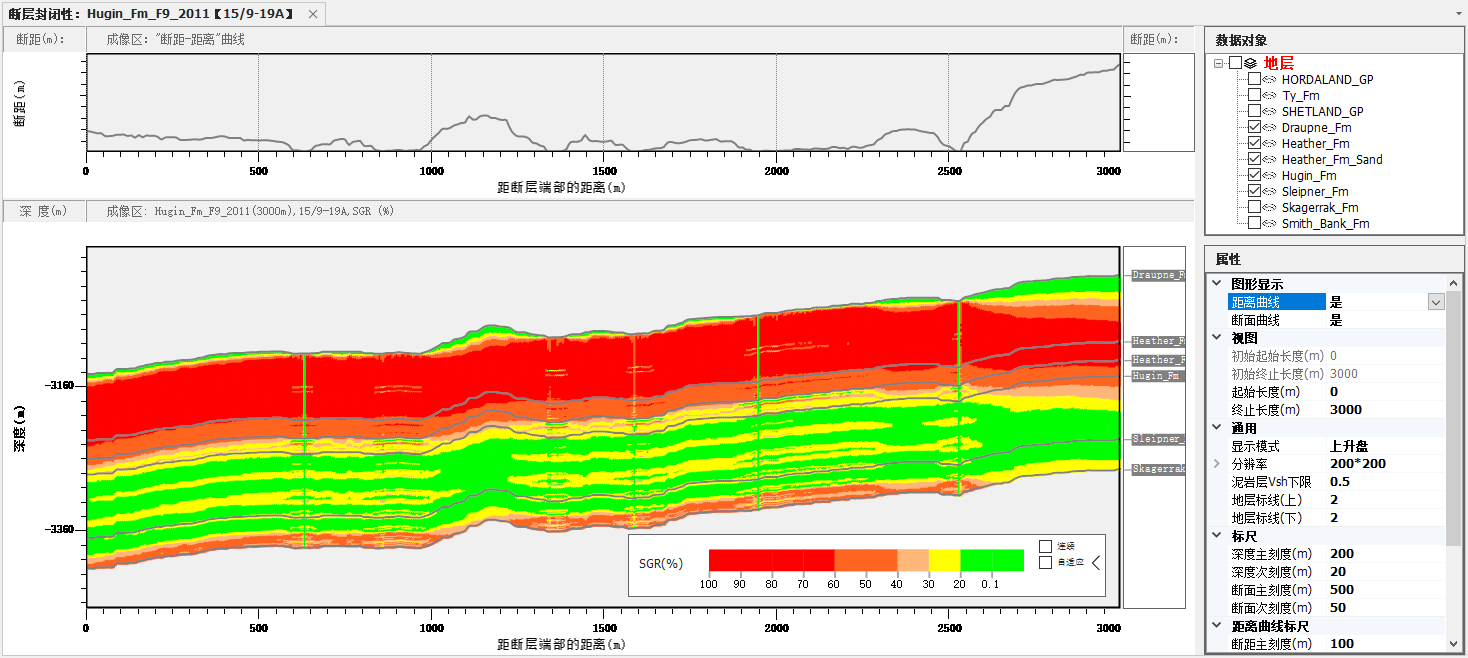

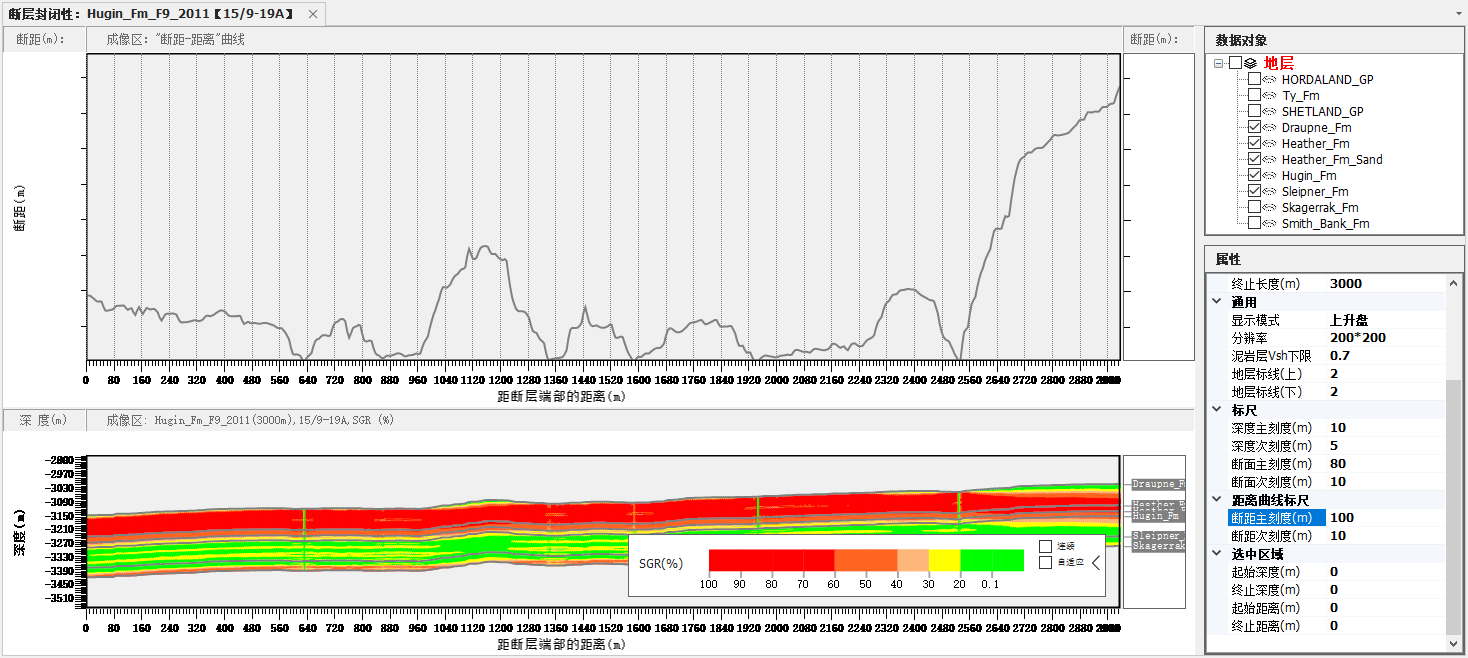

- 距离曲线：控制是否显示断距—距离曲线，如果显示会在成像区上方显示断距距离曲线。默认不显示。
- 断面曲线：控制是否显示主成像区，一般不需要调整该选项。默认显示。
视图属性#

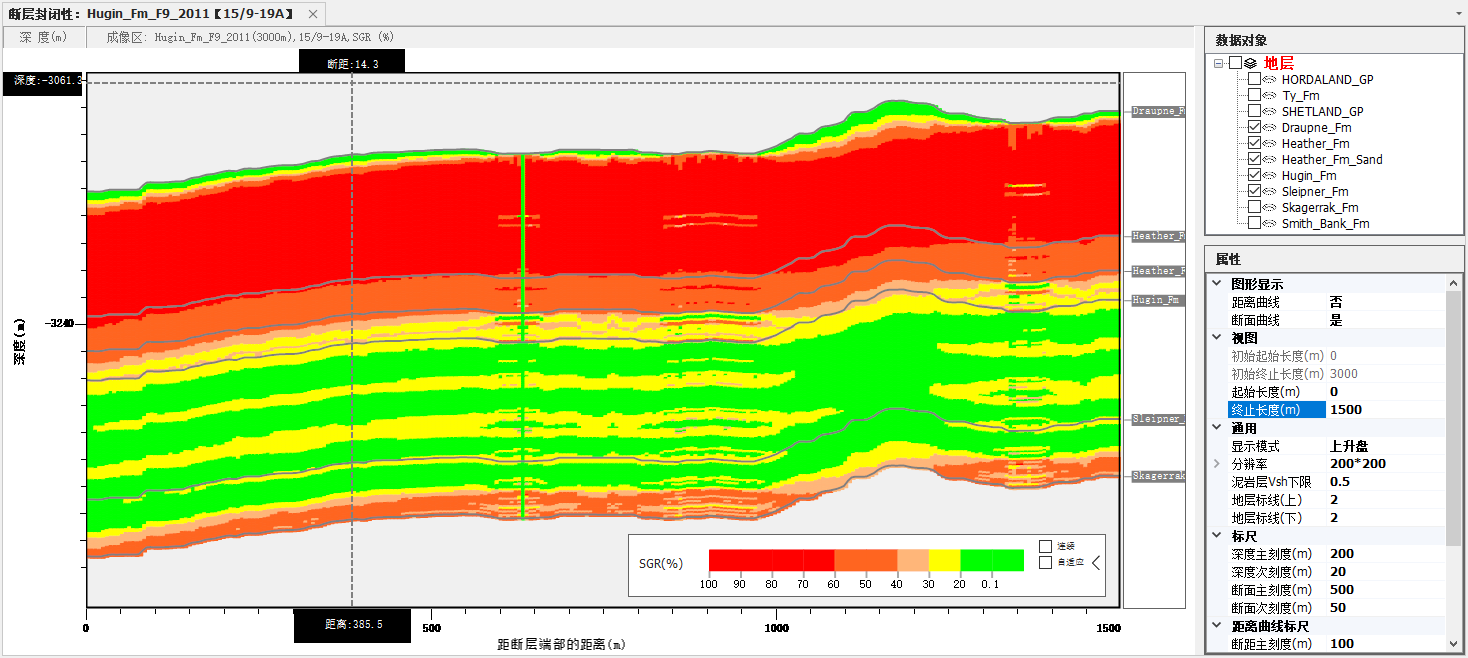

视图范围包括起始长度，终止长度。
- 起始长度：当前窗口的最小断距距离。
- 终止长度：当前窗口的最大断距距离，可以调整到最大3000米。
通用属性#
通用属性包括显示模式、分辨率和泥岩比例等属性。

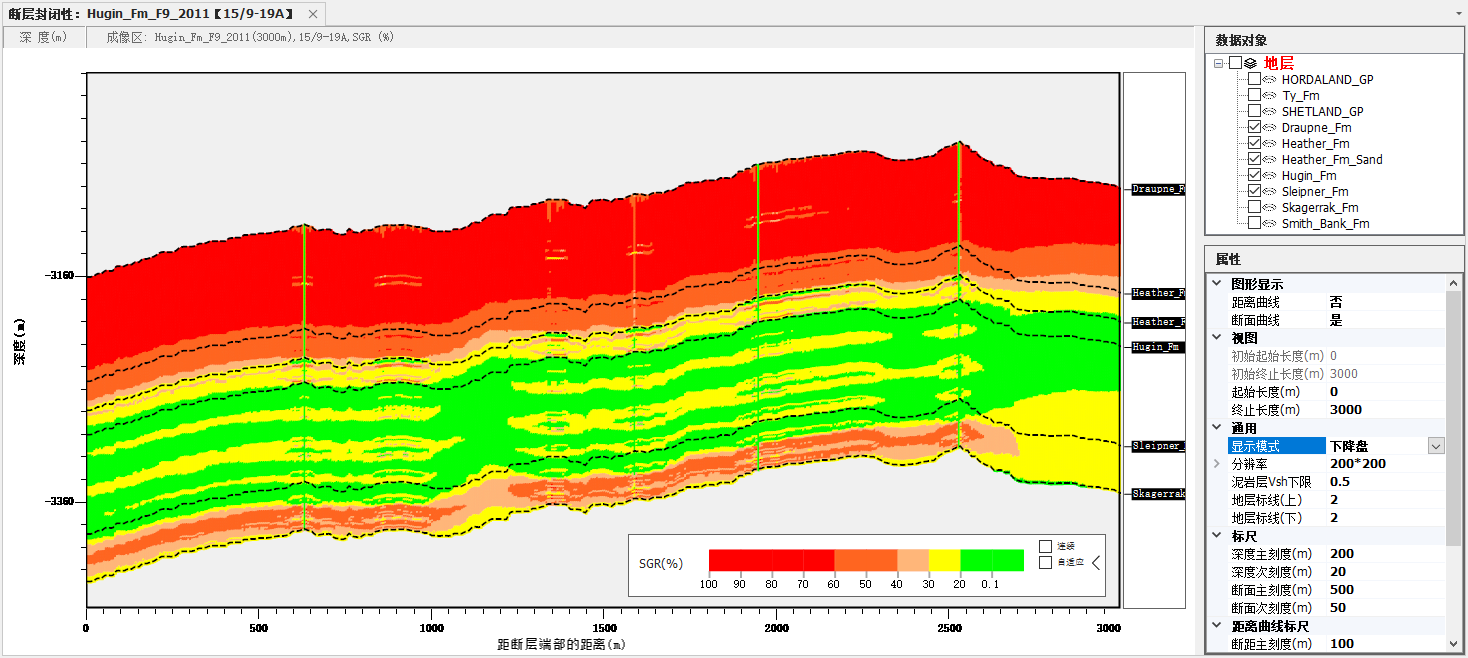

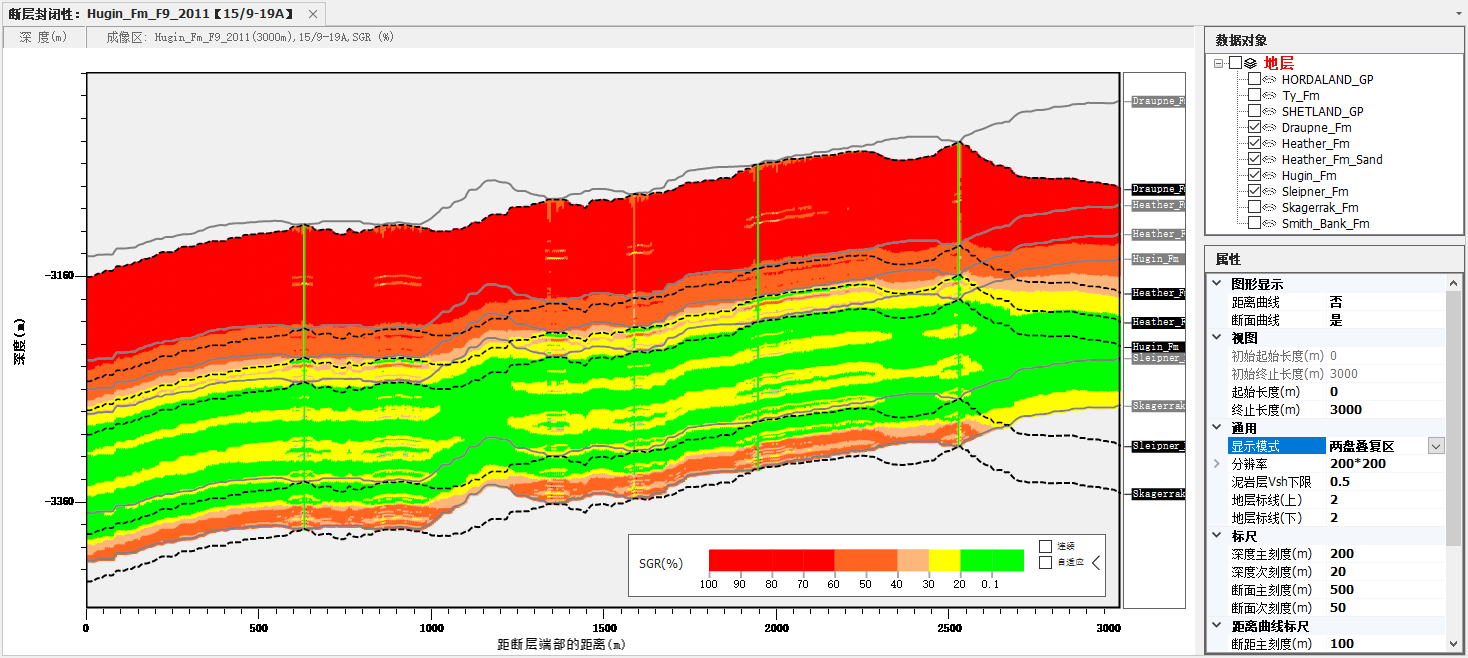

- 显示模式：显示模式是用来设置当前断层面显示的是上升盘、下降盘和两盘的重叠区域，两盘的并行显示。
只显示上升盘的断面
只显示上升盘的断面

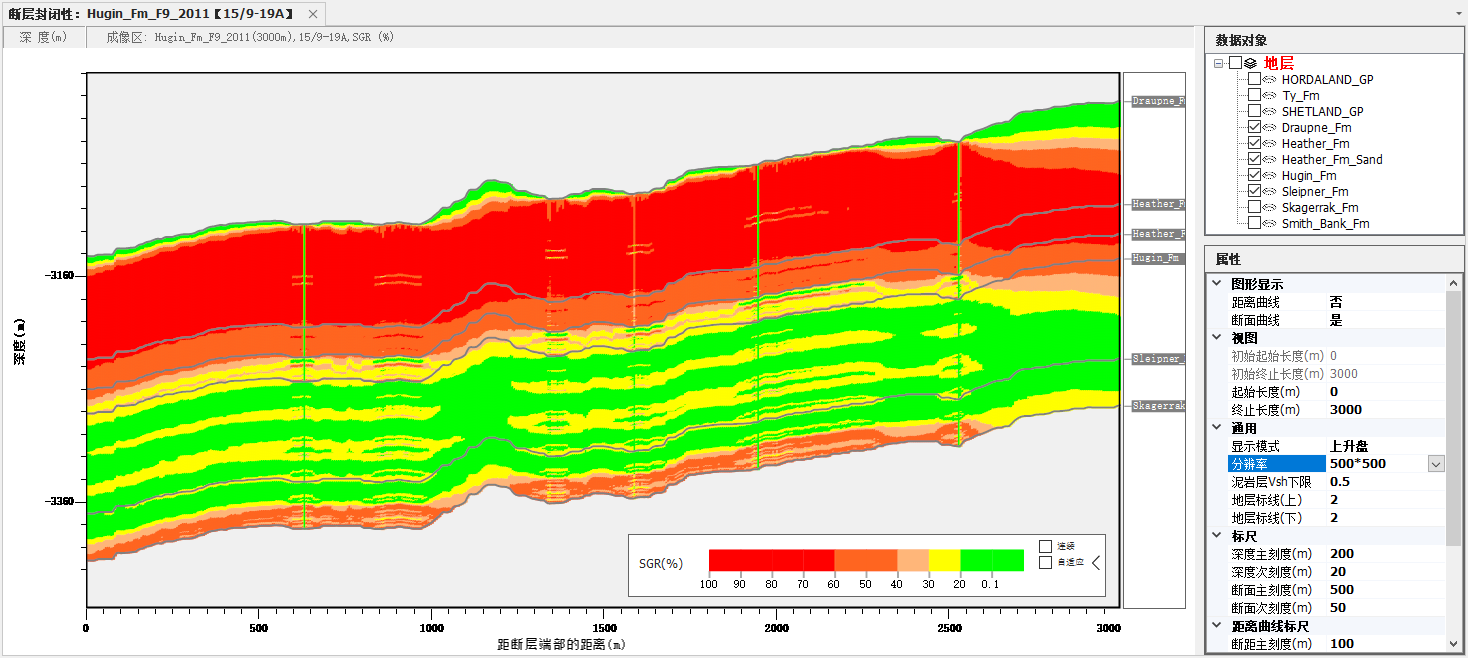

- 分辨率：分辨率用来设置当前成像区的绘制点数，主要分为5种，分别为
100*100、200*200、300*300、400*400和500*500。

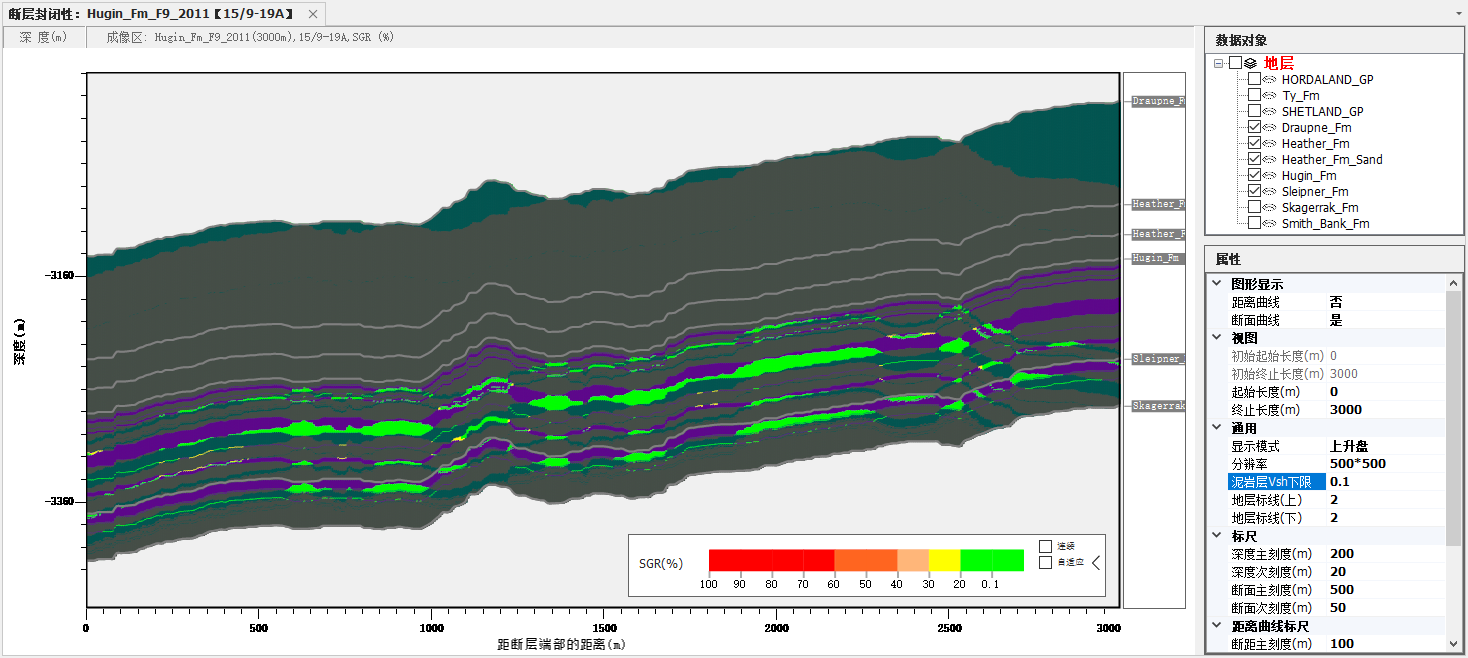

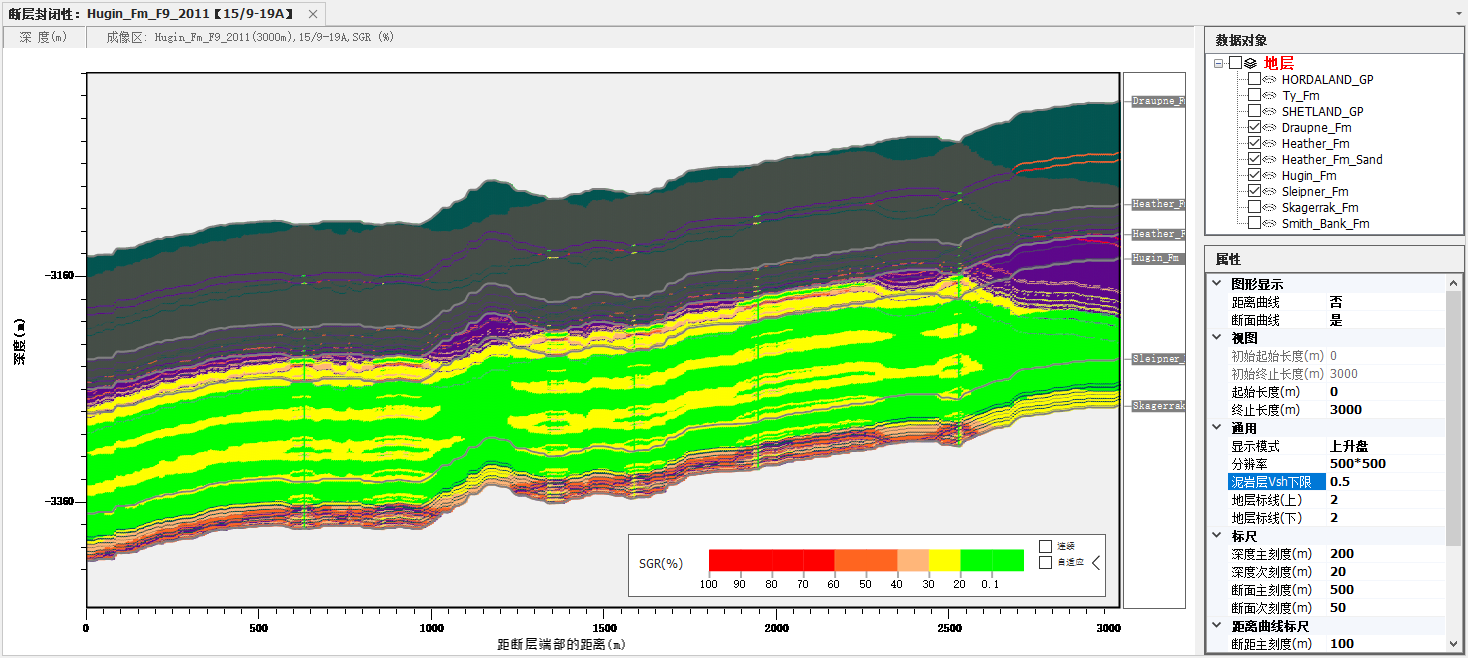

- 泥岩比率：泥岩比是用来设置泥层和砂岩的界定值，大于泥岩比的曲线值处被视为泥岩，小于泥岩比的被视为砂岩。泥岩比的改变，会影响盖/泥层道及断层相关属性的计算。
标尺#
标尺包括深度主刻度，深度次刻度，断距主刻度，断距次刻度：
- 深度主刻度，用来设置深度轴的主刻度，为10的整数倍，默认为'200'。
- 深度次刻度，用来设置深度轴的次刻度，默认为'20'。
- 断面主刻度，用来设置断面距离轴的主刻度，为10的整数倍，默认为'500'。
- 断面次刻度，用来设置断面距离的次刻度，默认为'50'。

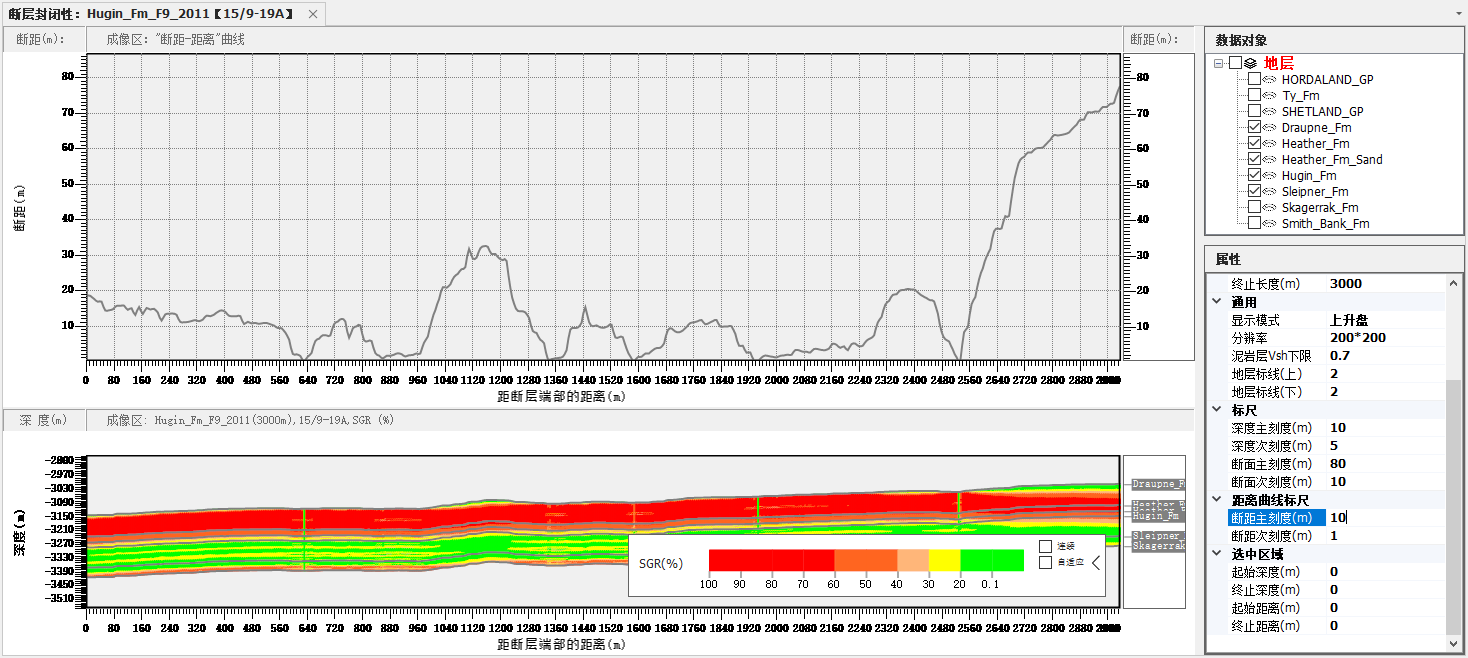

断距—距离曲线标尺#
断距—距离曲线标尺主要包括断距主刻度和断距次刻度。深度刻度请在标尺中调整：
-
断距主刻度，用来设置断面距离轴的主刻度，为10的整数倍，默认为'100'。
-
断距次刻度，用来设置断面距离的次刻度，默认为'10'。
选中区域#

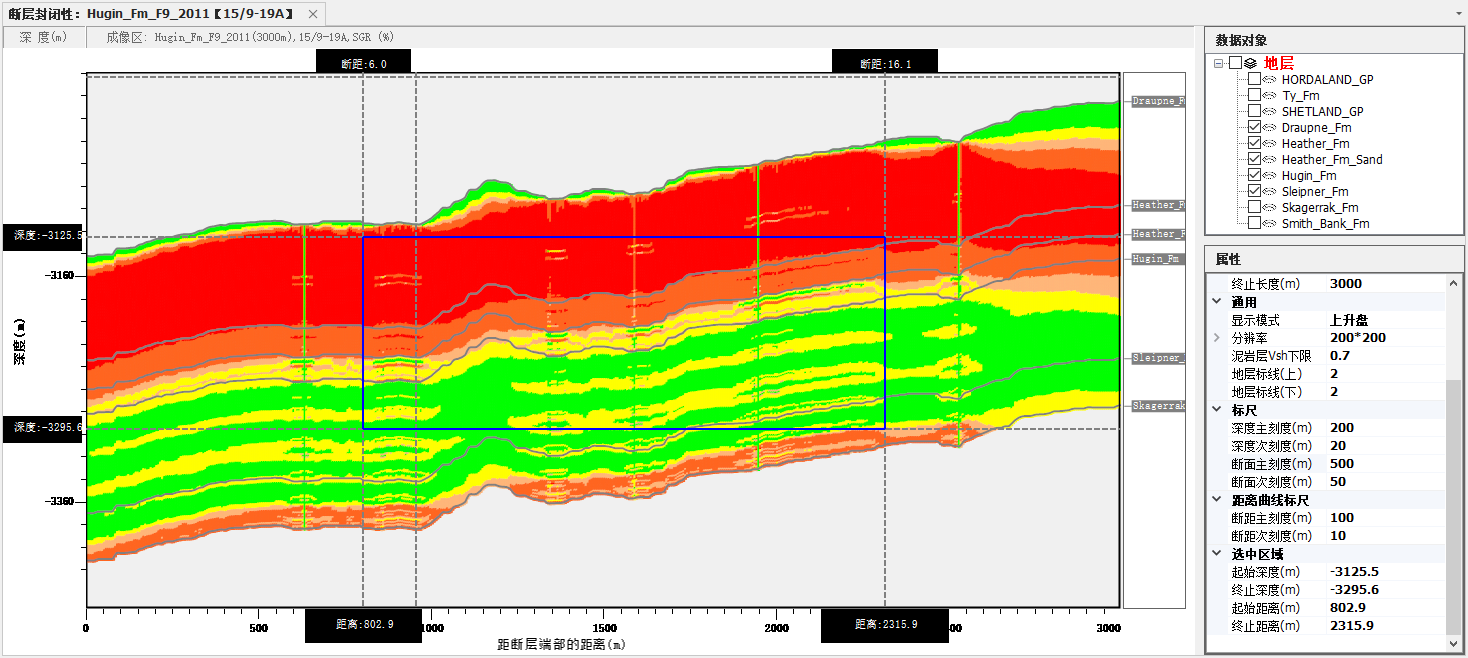

选择成像区的区域用于强调或数据导出。区域包括起始深度、终止深度、起始距离和终止距离。在成图区绘制一个区域，属性视图窗口选择范围会显示当前选择区域的起始终止深度和起始终止距离。
- 起始深度：选中的最小深度
- 终止深度：选中的最大深度
- 起始距离：选中的最小断距
- 终止距离：选中的最大断距
