属性设置#
三角图分析模块可以对深度、地层、泥质含量、解释结论、盖/隔层道以及成像区进行属性配置。
全局属性#
全局属性包括道宽设置以及是否显示选项，点击各道标题即可配置。
- 宽度：调整道宽比例，默认'7%'。
- 也可以点击菜单栏的“道宽设置图标进行配置”。
- 显示：控制各道显示与否。
- 也可以通过数据对象进行控制。
深度道属性#
- 视图选项：
- 最大最小深度：控制整个视图深度（纵向轴）的显示范围
- 最大断距：控制整个视图断距（横向轴）的显示范围（0~设定值）
- 标尺选项：
- 深度次刻度/深度主刻度：控制深度刻度显示间隔
- 断距次刻度/断距主刻度：控制断距刻度显示间隔
地层道属性#
点击地层道中的地层即可显示选中地层的属性，可以方便地修改地层名称、颜色、岩性等属性
泥质含量道属性#
可以编辑泥质含量曲线的显示方式以及对泥岩层Vsh下限的精确调整
盖/隔层道属性#
可以编辑盖/隔层颜色
三角图成像区属性#

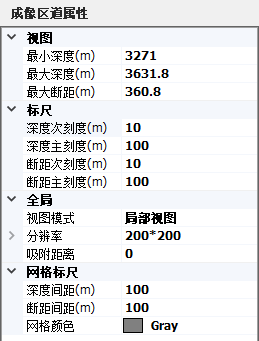

点击三角图区域显示三角图成像区属性
- 视图选项：
- 最大最小深度：控制整个视图深度（纵向轴）的显示范围
- 最大断距：控制整个视图断距（横向轴）的显示范围（0~设定值）
- 标尺选项：
- 深度次刻度/深度主刻度：控制深度刻度显示间隔
- 断距次刻度/断距主刻度：控制断距刻度显示间隔
- 全局选项

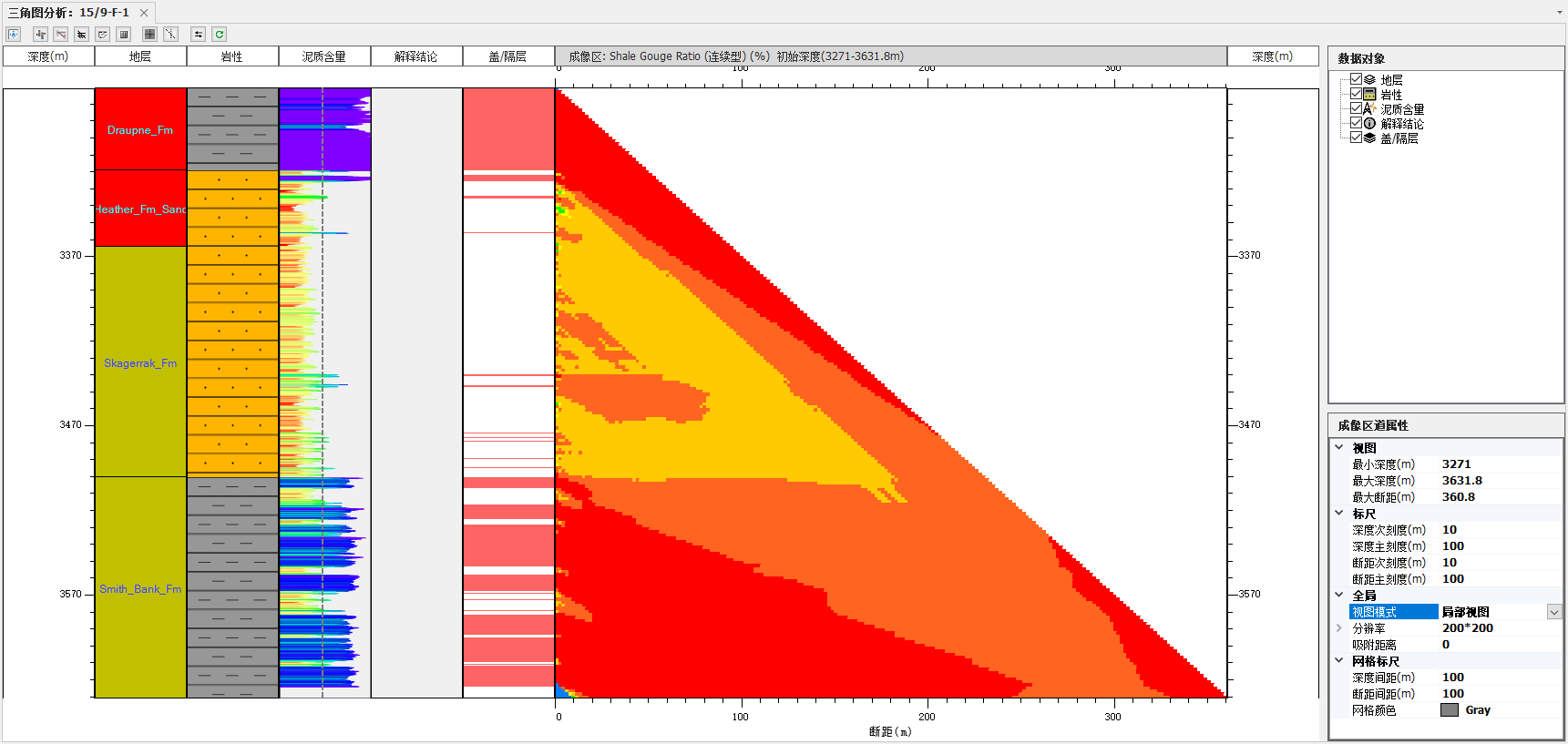

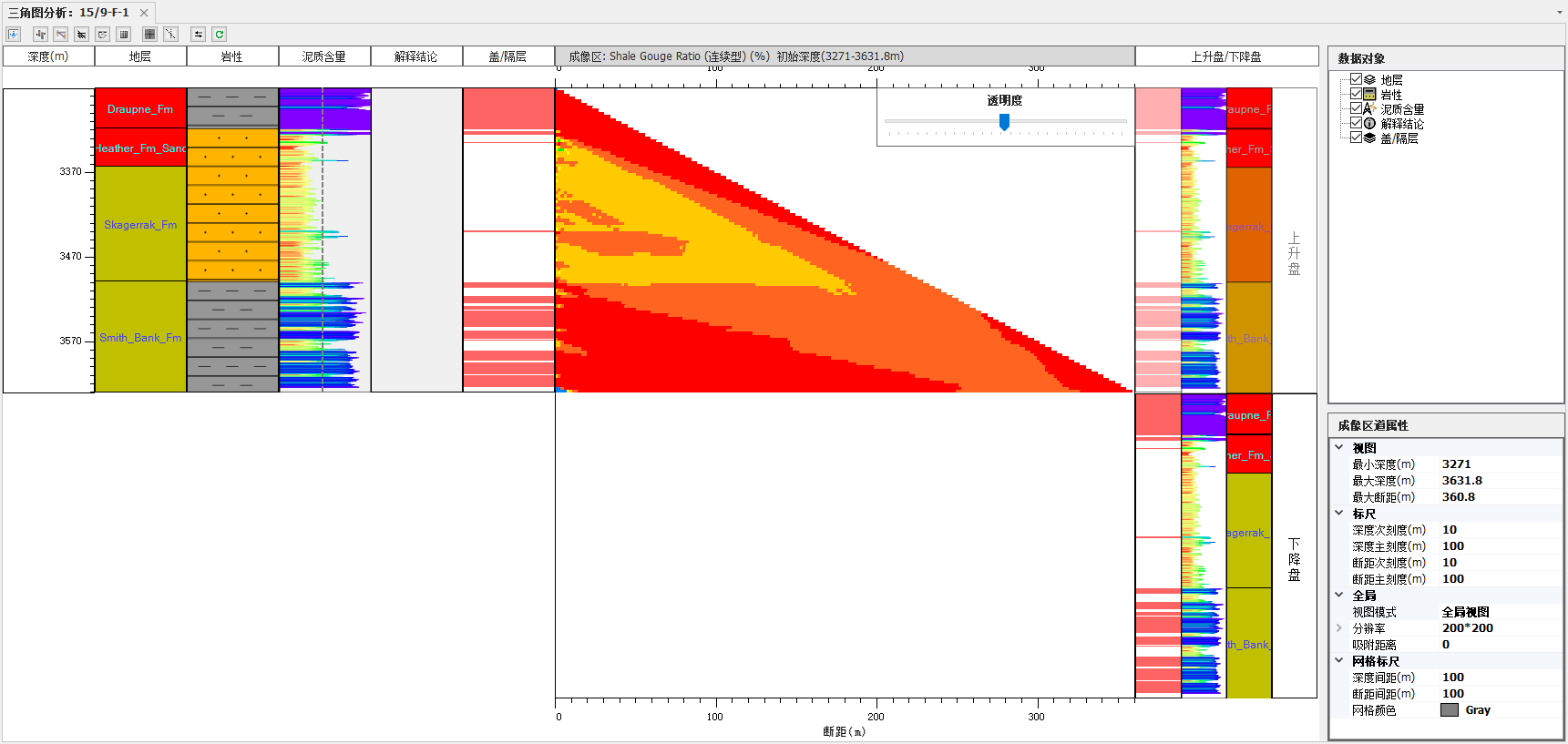

- 视图模式：切换三角图的显示方式。全局视图下可以通过菜单栏的“上升盘透明度”改变上升盘的透明度显示
- 分辨率：调整三角图显示的分辨率。更高的分辨率会使得三角图更清晰但会占用更高的性能。
- 吸附距离：吸附距离辅助线的功能主要是当辅助线距地层边界在吸附距离范围以内，辅助线自动设置为地层边界，吸附距离的单位是米.
- 网格标尺：控制网格的上下左右间距以及颜色
选中范围属性#
在打开辅助线绘制范围时，可以在属性窗口调整绘制范围，包括深度范围、断距范围。
