三角图封闭性属性生成#

封闭性属性生成#

在三角图分析模块，FAPSeal软件可实现封闭性算法主要包括SGR(断层泥比率)，SSF(页岩涂抹因子)，传导因子，断层渗透率，烃柱高度，AFPD(过断层压力差)，CJT(断接厚度)。点击菜单栏中的属性按钮可以生成对应的属性。

鼠标滑过成图区，会显示不同位置的深度，断距和属性值，不同的颜色代表不同的属性值。不同颜色和属性值的对应关系，可通过点击菜单栏图例中的色标（横向、纵向）进行更改，具体操作参考图例设置，如图所示。

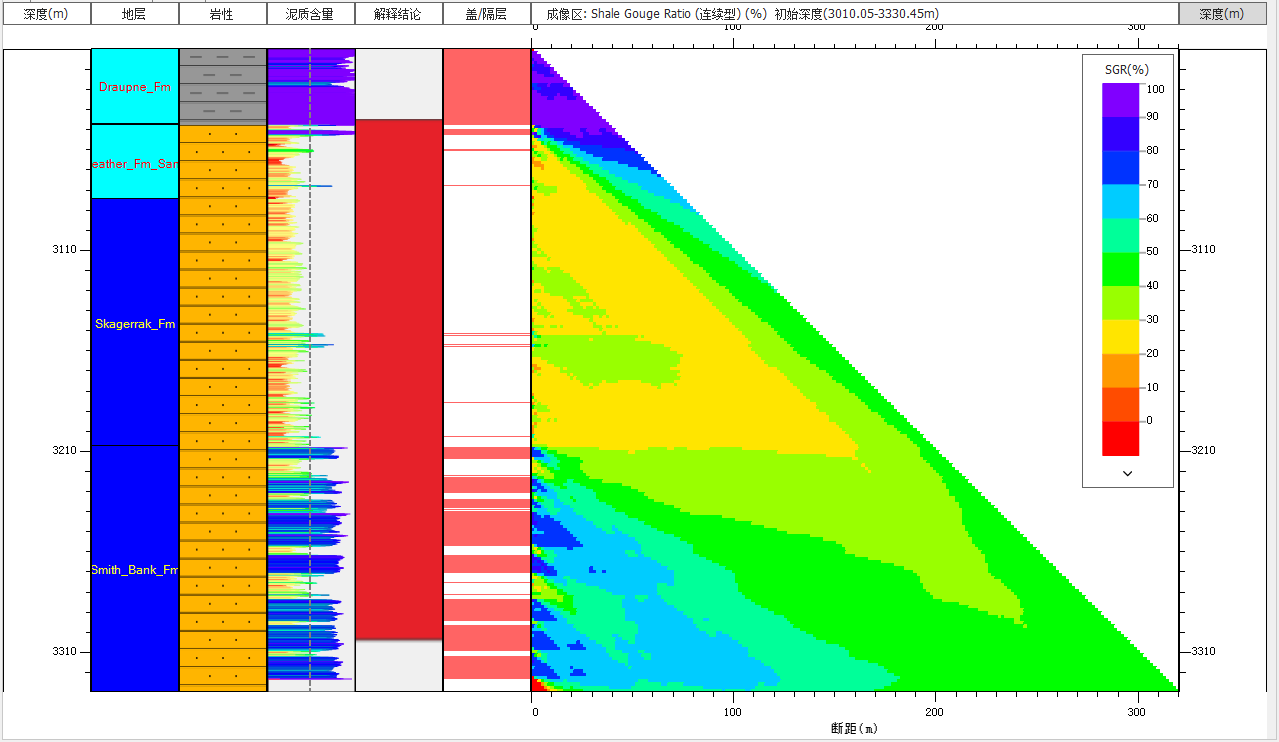

断层泥岩比率（SGR）：点击菜单栏中的SGR按钮，生成SGR属性，如图所示。

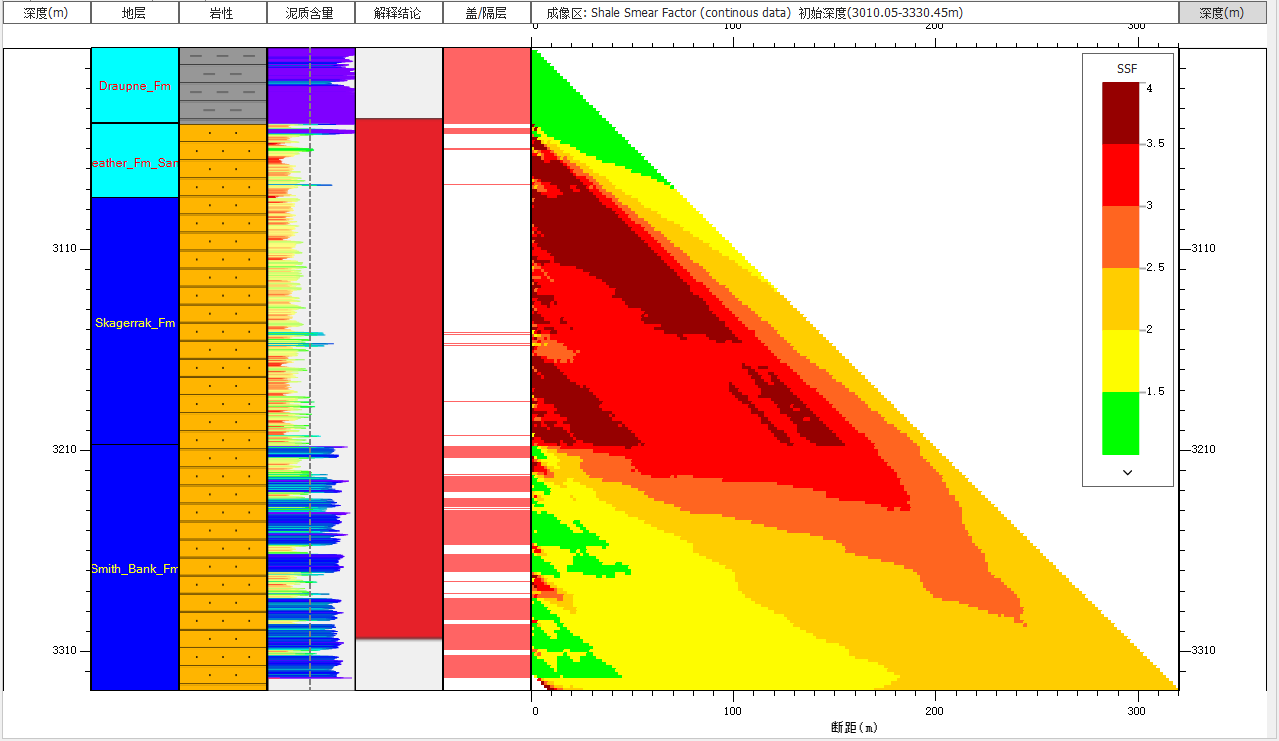

页岩涂抹因子（SGR）：点击菜单栏中的SSF按钮，如图所示。

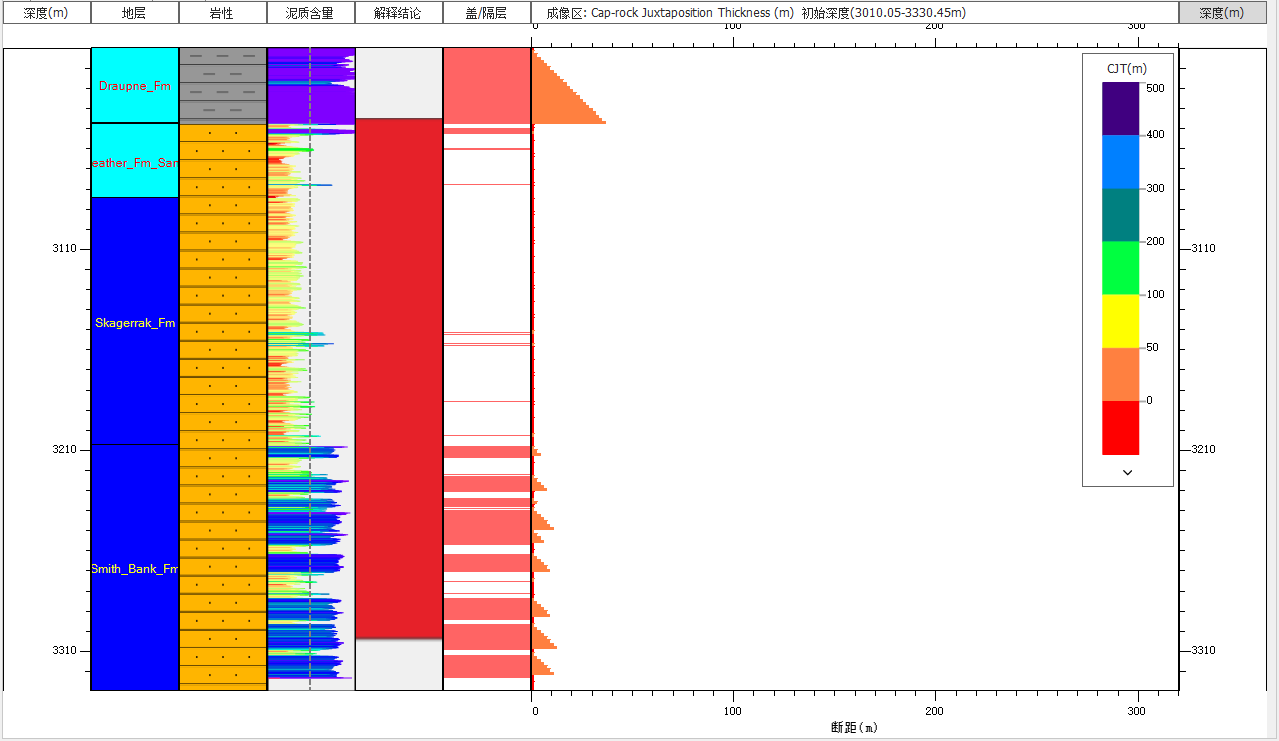

断接厚度（CJT）：点击菜单栏中的CJT按钮，如图所示。

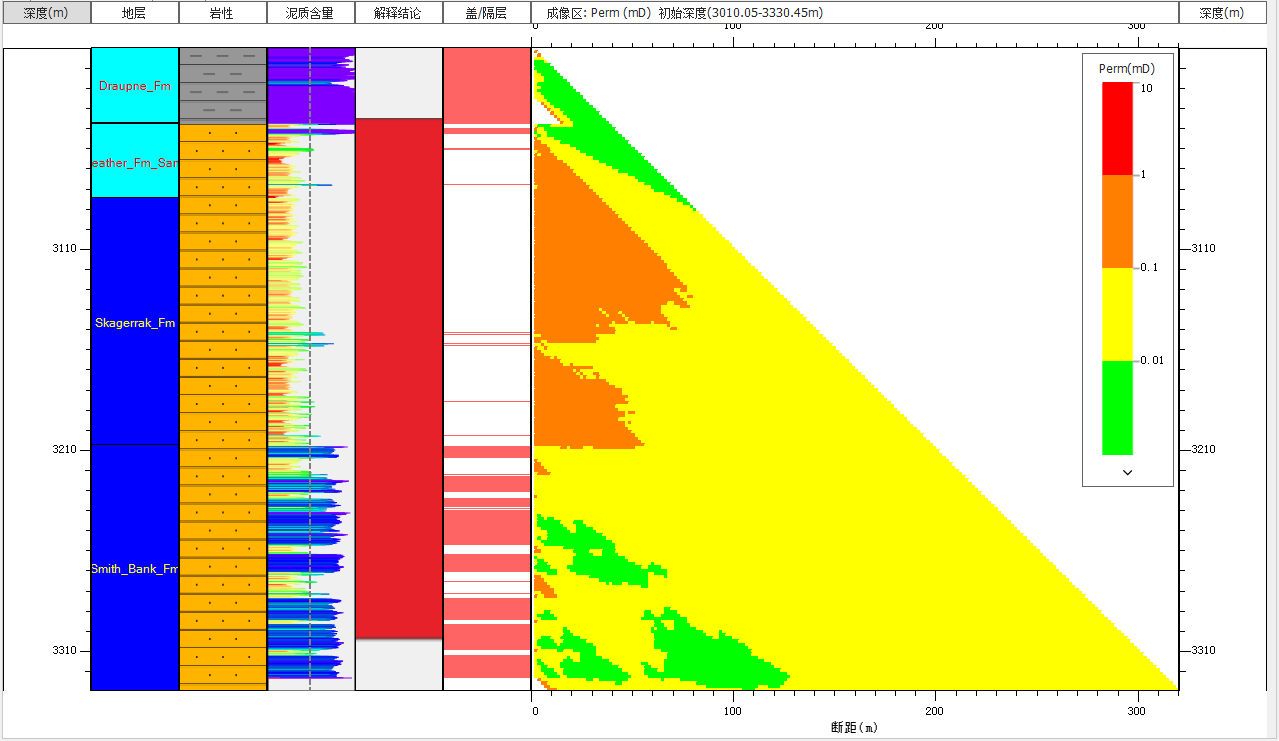

断层面渗透率：点击菜单栏中的断层渗透率按钮，如图所示。

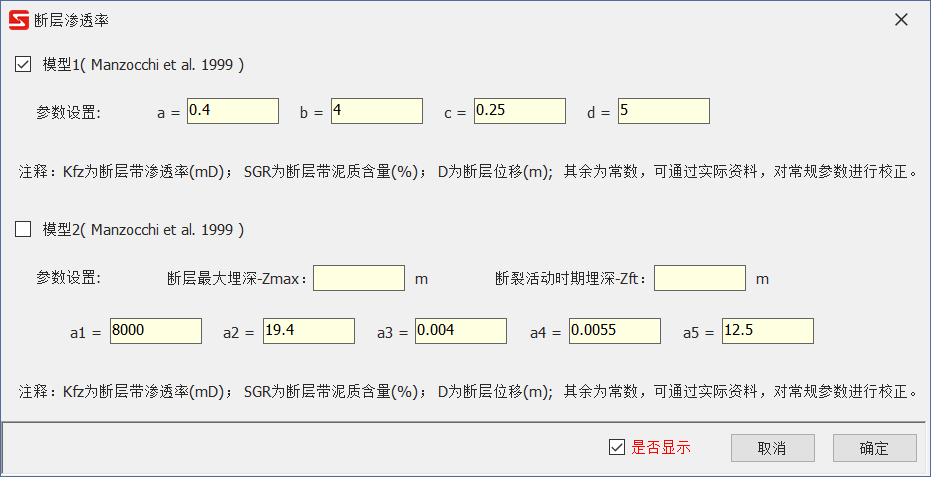

对于断层渗透率的定量表征，目前应用较为广泛的关系式分别为Manzocchi（1999）和Sperrevik（2002）通过大量实测数据得到的经验关系式，主要考虑了泥质含量和深度对断层岩渗透率的影响。在设置界面中，可对两个模型进行选择，点击确定后，显示如图所示。

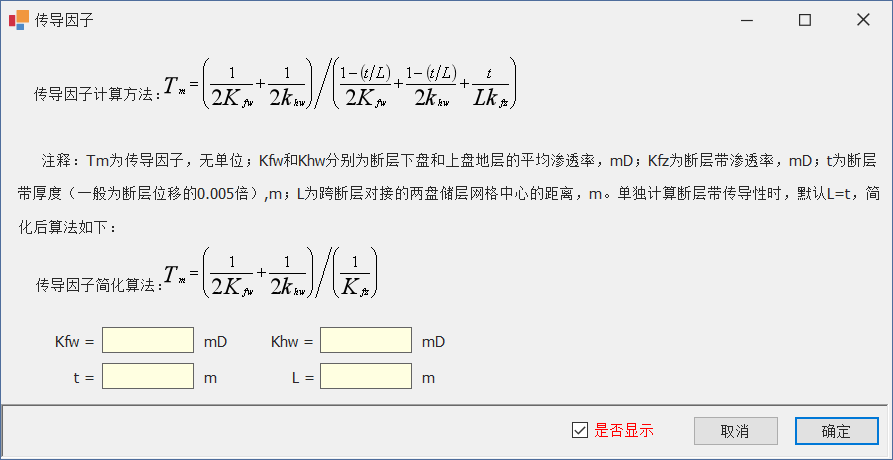

传导因子：点击菜单栏中的传导因子按钮，基于断层渗透率属性的操作，首先需要完成断层渗透率的设置。根据断层传导因子的计算公式，输入计算传导因子所需要的参数，如图所示。

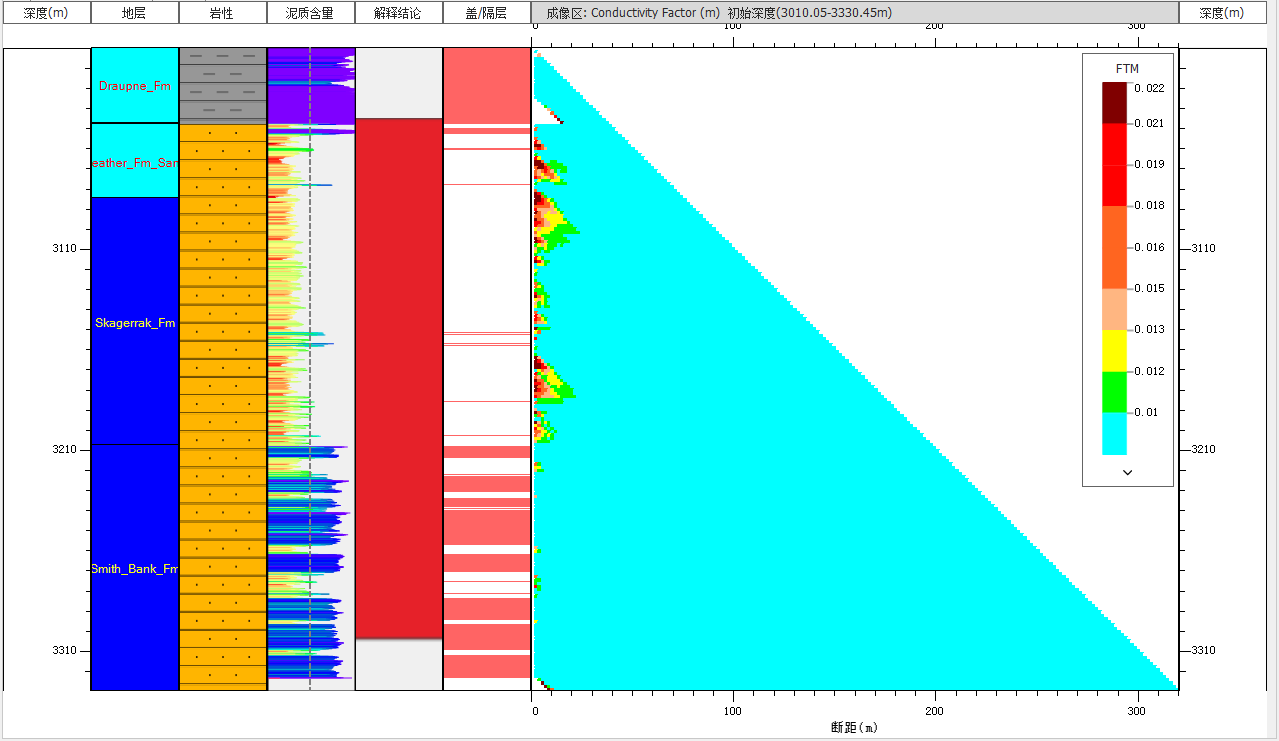

单击确定后，完成传导因子计算，如图所示。

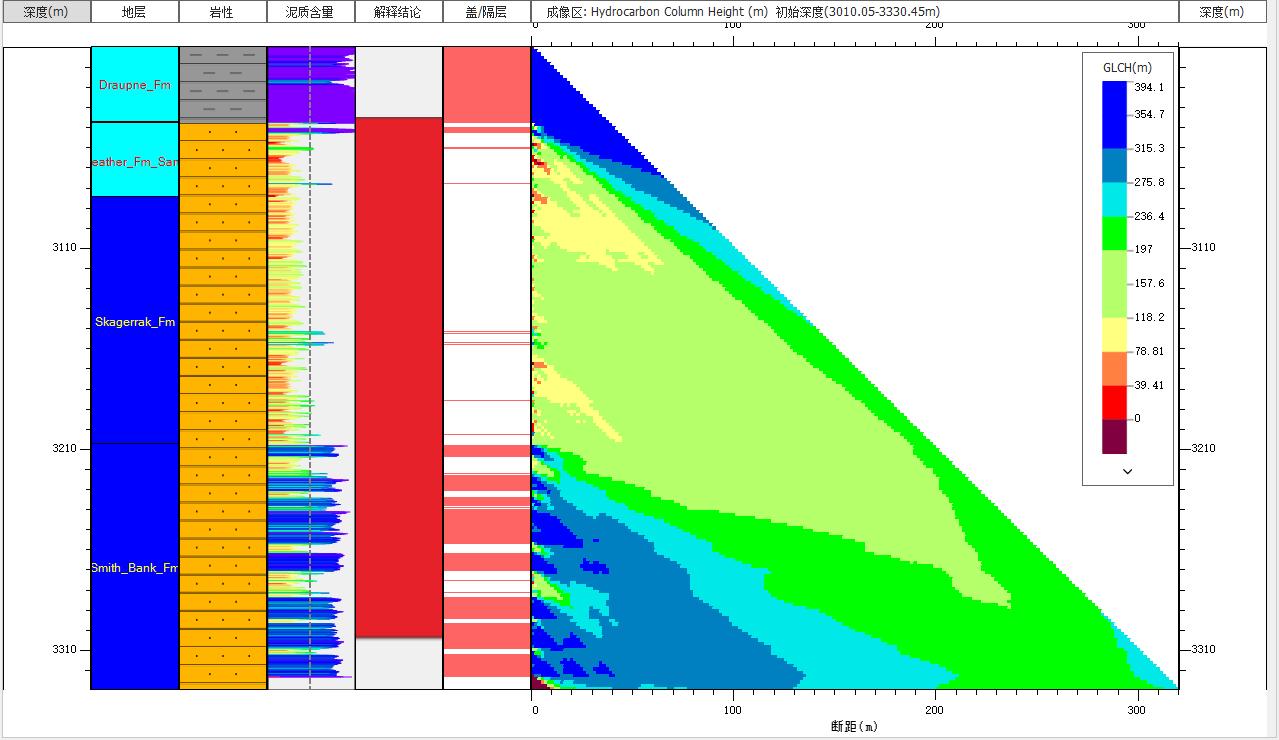

烃柱高度：点击菜单栏中的气/液柱高度按钮，如图所示。

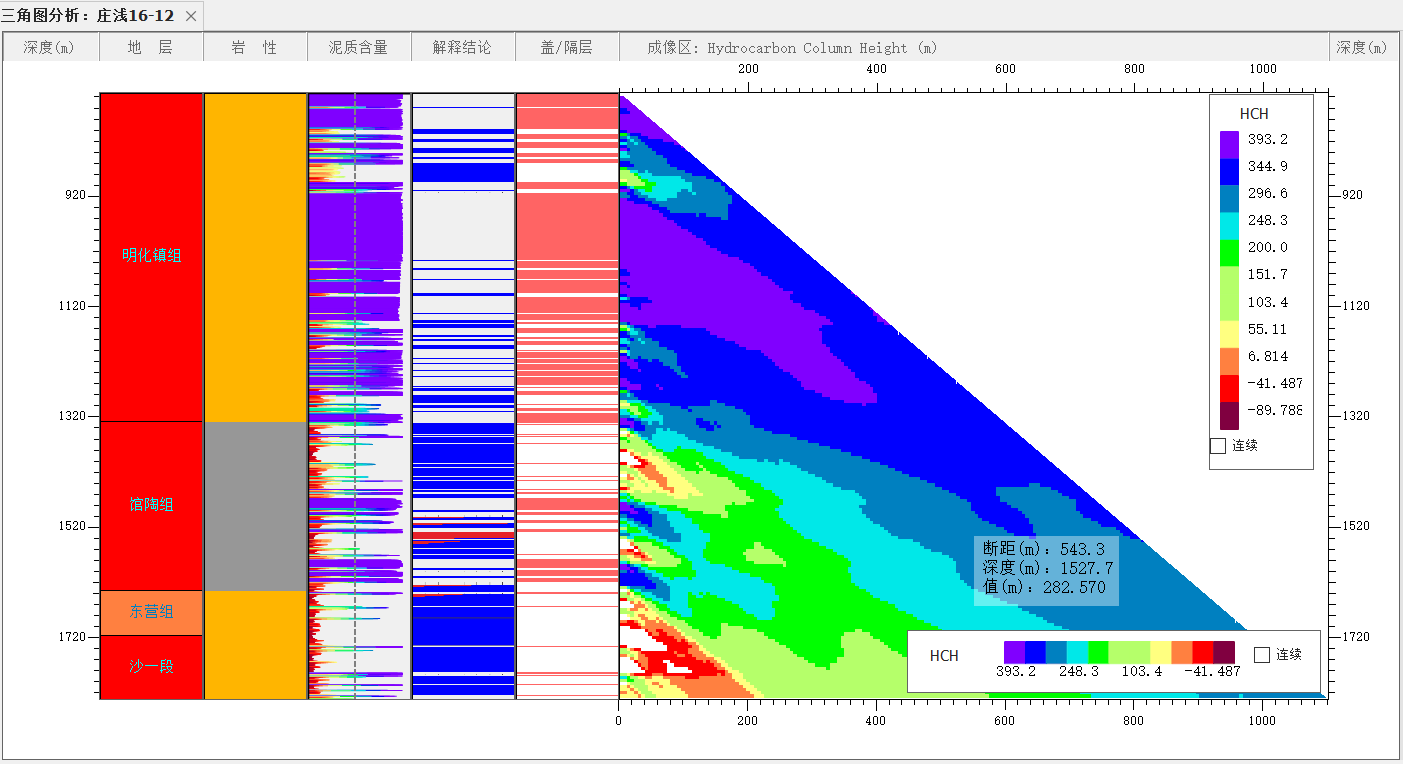

气/液柱高度的计算公式主要依据常规断层封闭性评价模型的构建（Bretan，2003）中，断层泥含量与烃柱高度的定量关系式，在操作界面中，通过输入不同参数，点击确定，生成烃柱高度的三角图分析图，如图所示。

过断层压力差（AFPD）：点击菜单栏中的按钮，如图所示。

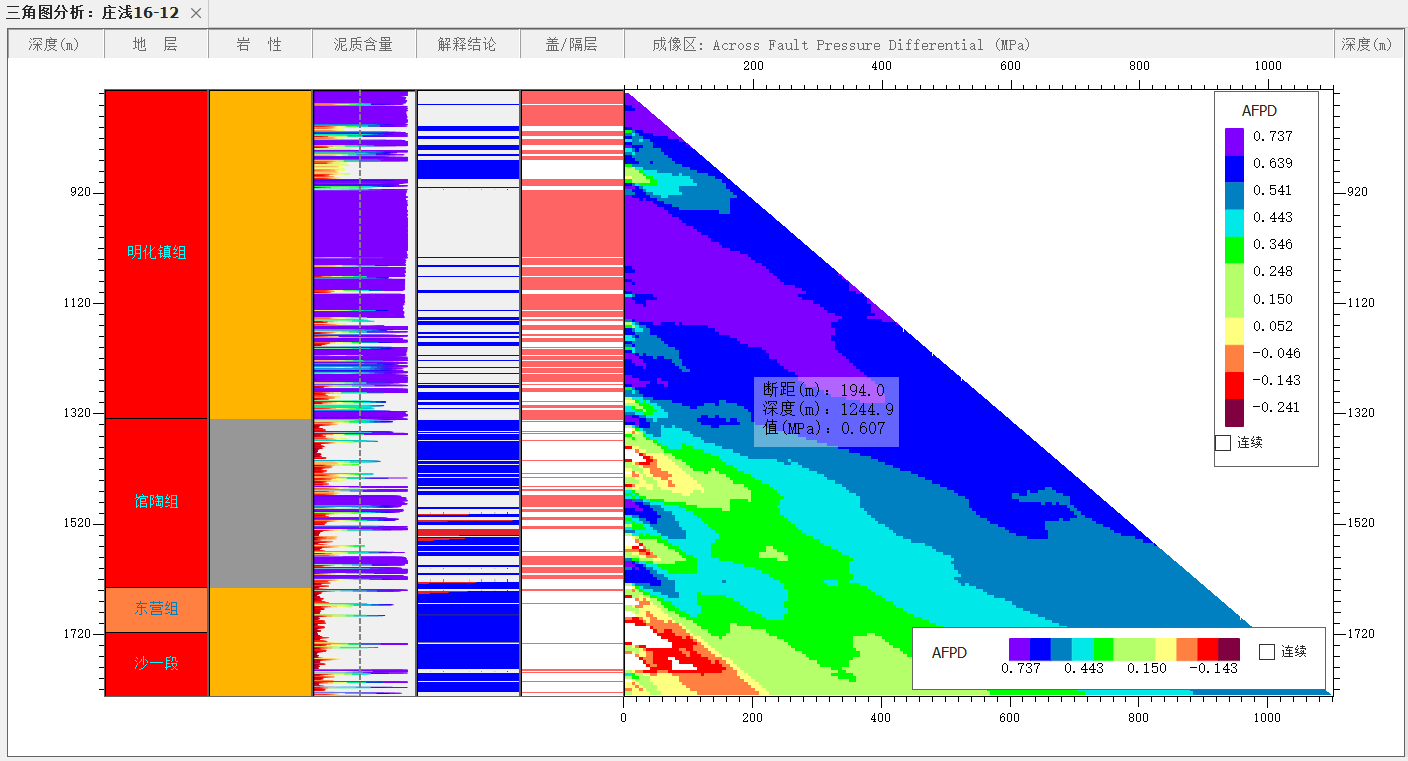

同理，AFPD的计算公式主要依据常规断层封闭性评价模型的构建（Bretan，2003）中，断层泥含量与AFPD的定量关系式，在操作界面中，有两个公式可供选择，其分别为以10和自然对数为底的参数设置，输入相应参数后，点击确定，生成AFPD三角图分析图，如图所示。
