平面图断距识别#

使用平面图断距识别工具可以快速读取平面断层多边形的断距距离，生成断距距离曲线，便于后续二维断层封闭性评价使用。

准备平面断层多边形#

平面多边形可以通过在数据管理里导入，也可以在平面图上绘制线后转换成平面断层多边形。

然后，在数据对象窗口中显示要识别断距的多边形。

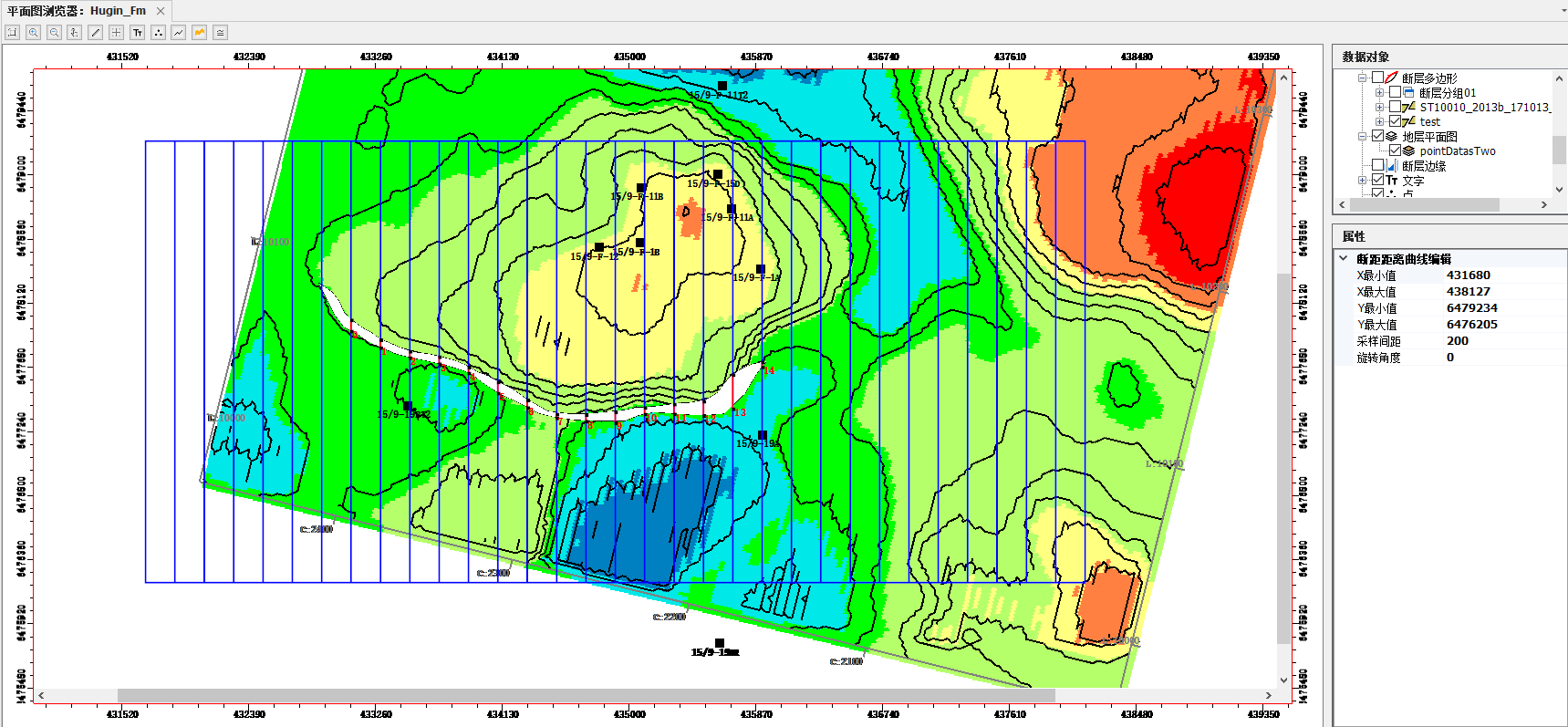

点击工具栏的“断距识别”按钮，然后用鼠标左键在断层多边形的区域画框。

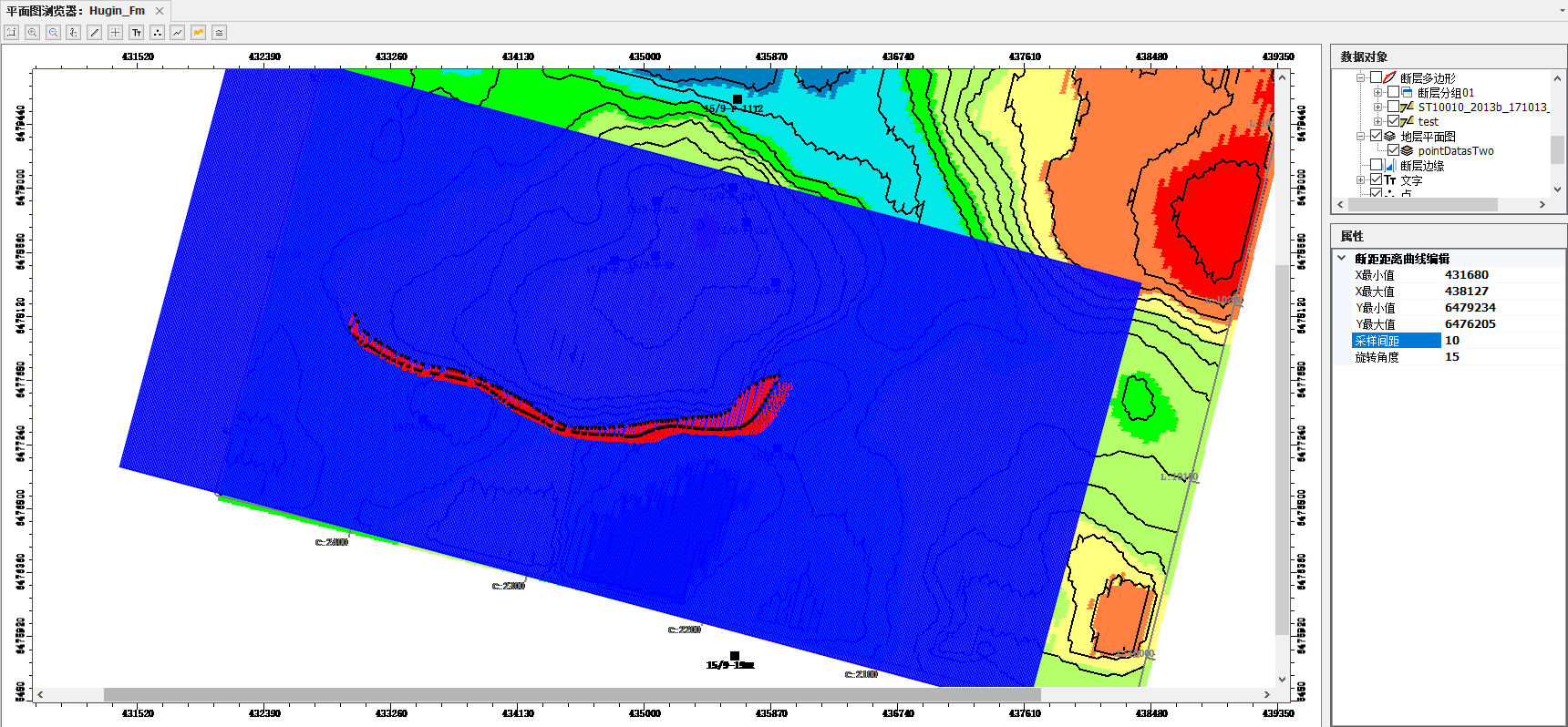

可以在右下角的属性设置中调整识别框的显示，包括位置、采样间距、旋转角度等。

如果想要重新框选，可以单击鼠标右键取消画框。

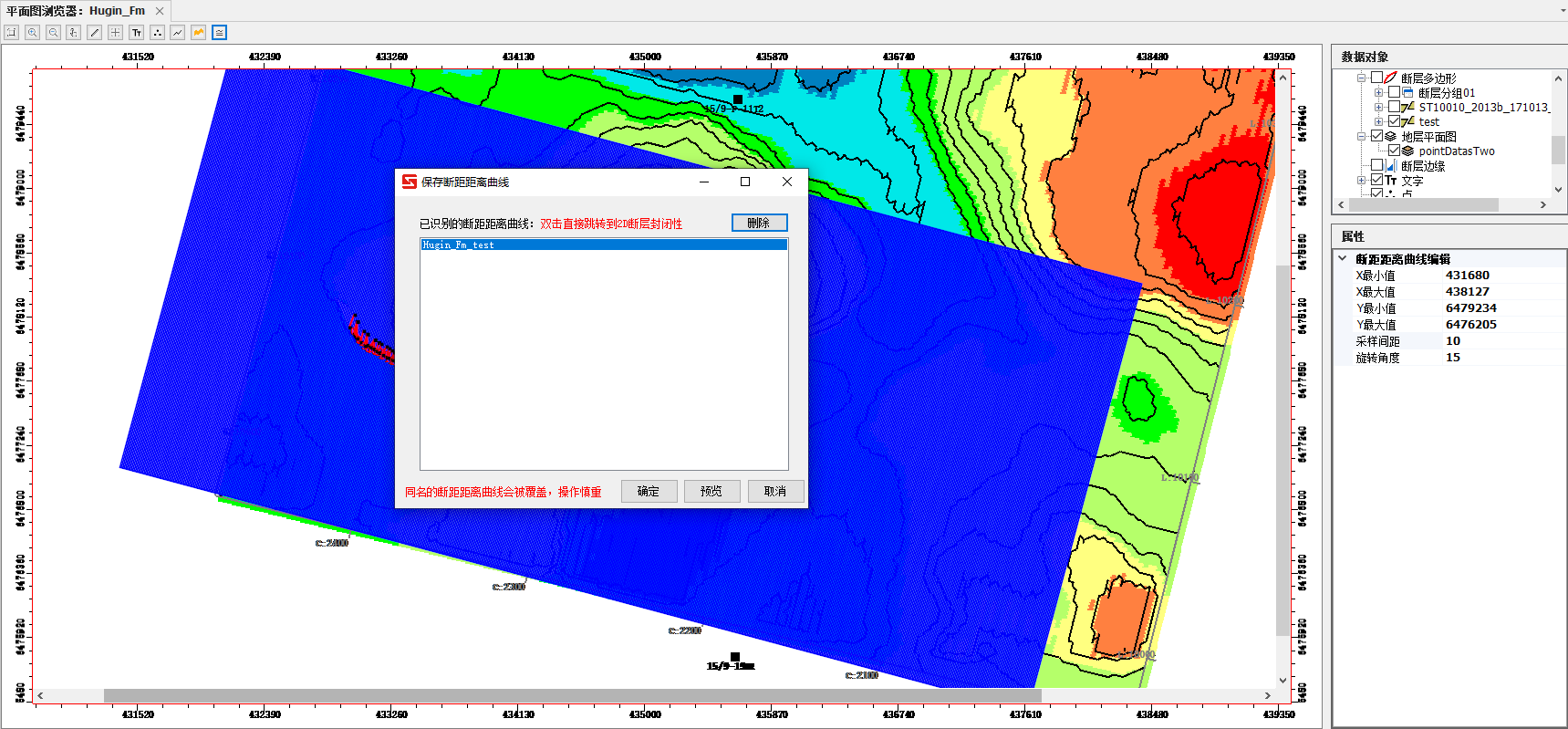

框选完成后，点击工具栏的“保存断距距离曲线”按钮，弹出保存断距距离曲线窗口。

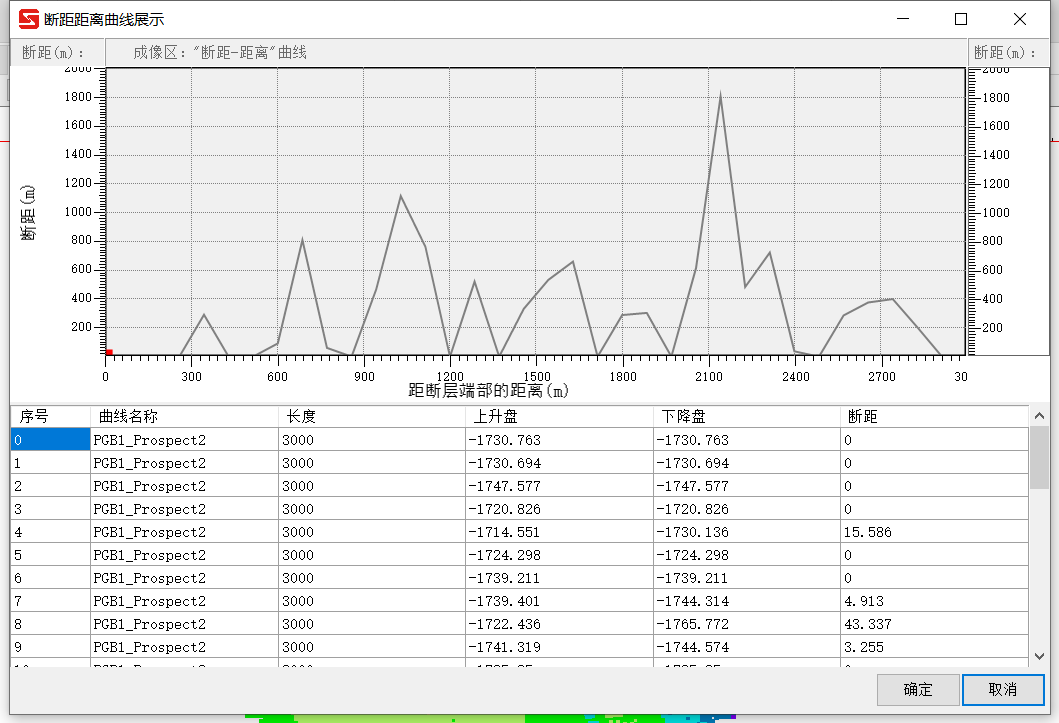

点击预览可以查看断距距离曲线，可以通过调整上下盘距离继续调整断距距离曲线的形态。

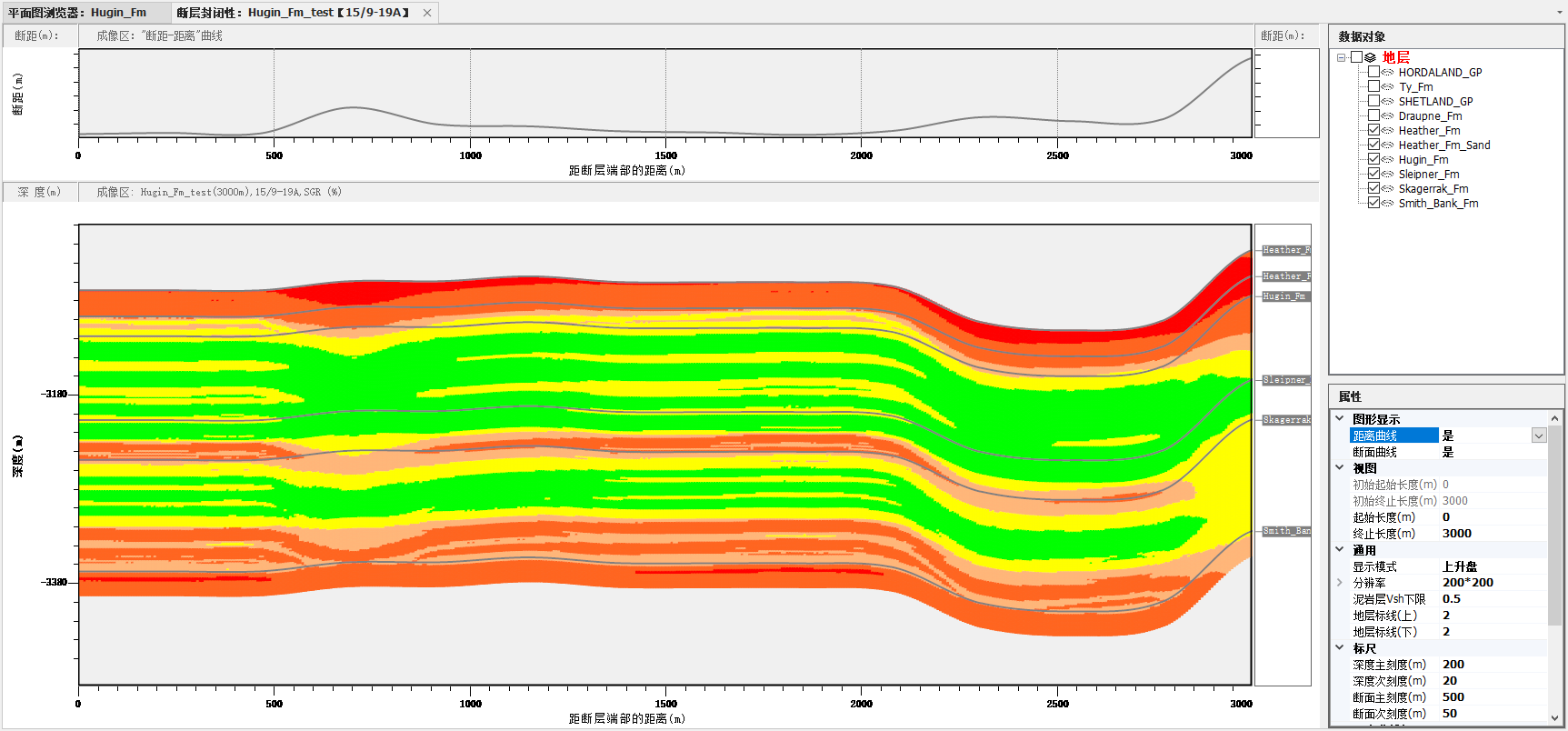

双击列表中的曲线可以直接跳转到2D断层封闭性模块

点击删除可以删除识别的断距距离曲线。

点击确定即可保存断距距离曲线。
