三角图模拟器#
三角图模拟器基于Knipe图原理设计，实现二维断层封闭性快速分析，并将单井信息采用“深度-分层-曲线-测井解释结论”的方式进行显示，供用户分析在不同断距条件下，不同层位的断层面属性特征。
新建三角图模拟器#

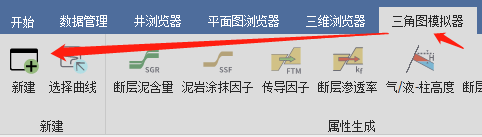

点击菜单栏：三角图模拟器->新建，如图所示。
三角图数据加载#

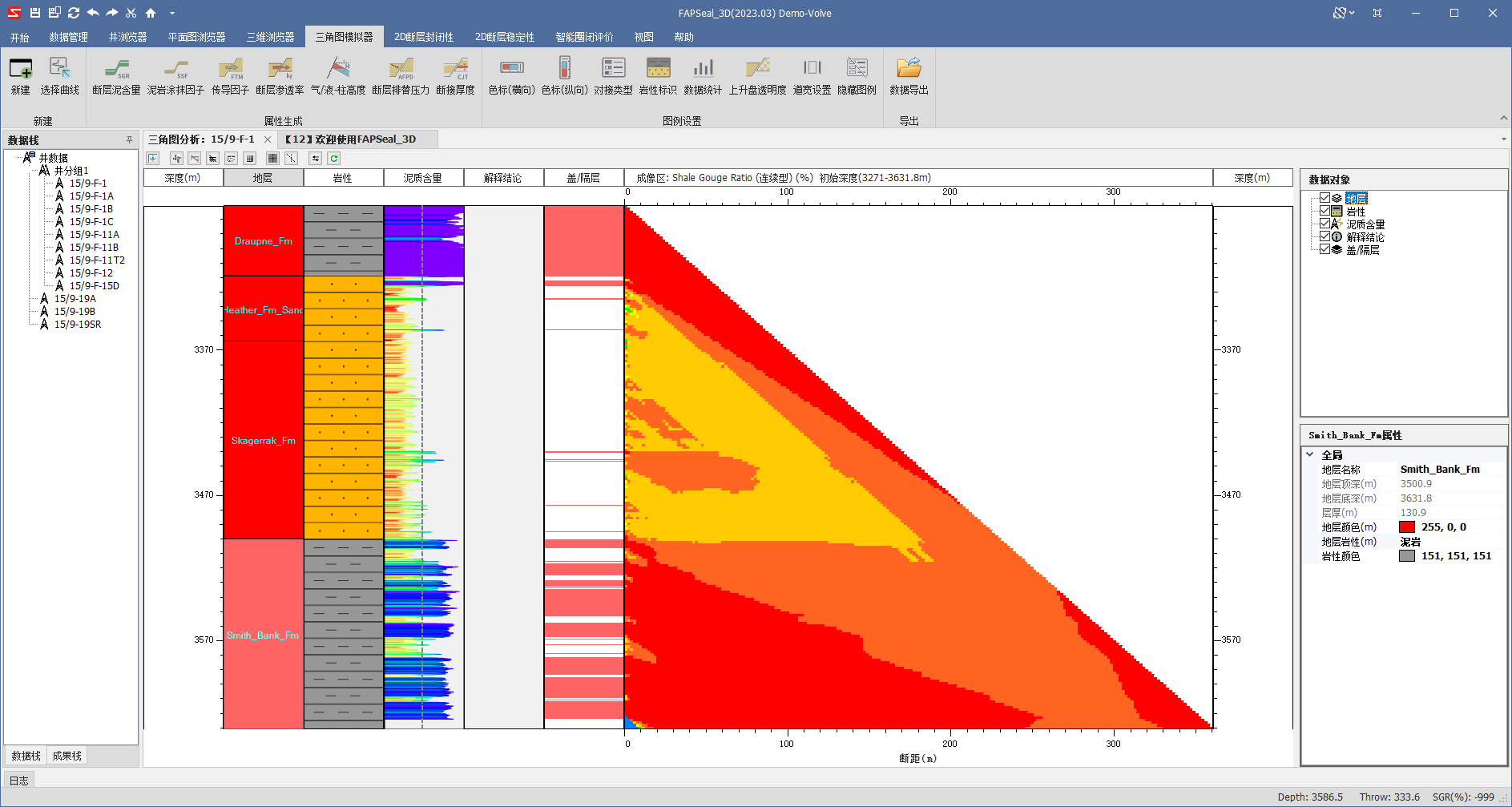

三角图浏览器打开后，数据栈会加载三角图分析模块所需要的井信息，成果栈可加载已保存的成果图件，数据对象视图中可实现三角图显示信息管理，主要包括地层、岩性、泥岩曲线、井解释、泥层等。
加载数据#

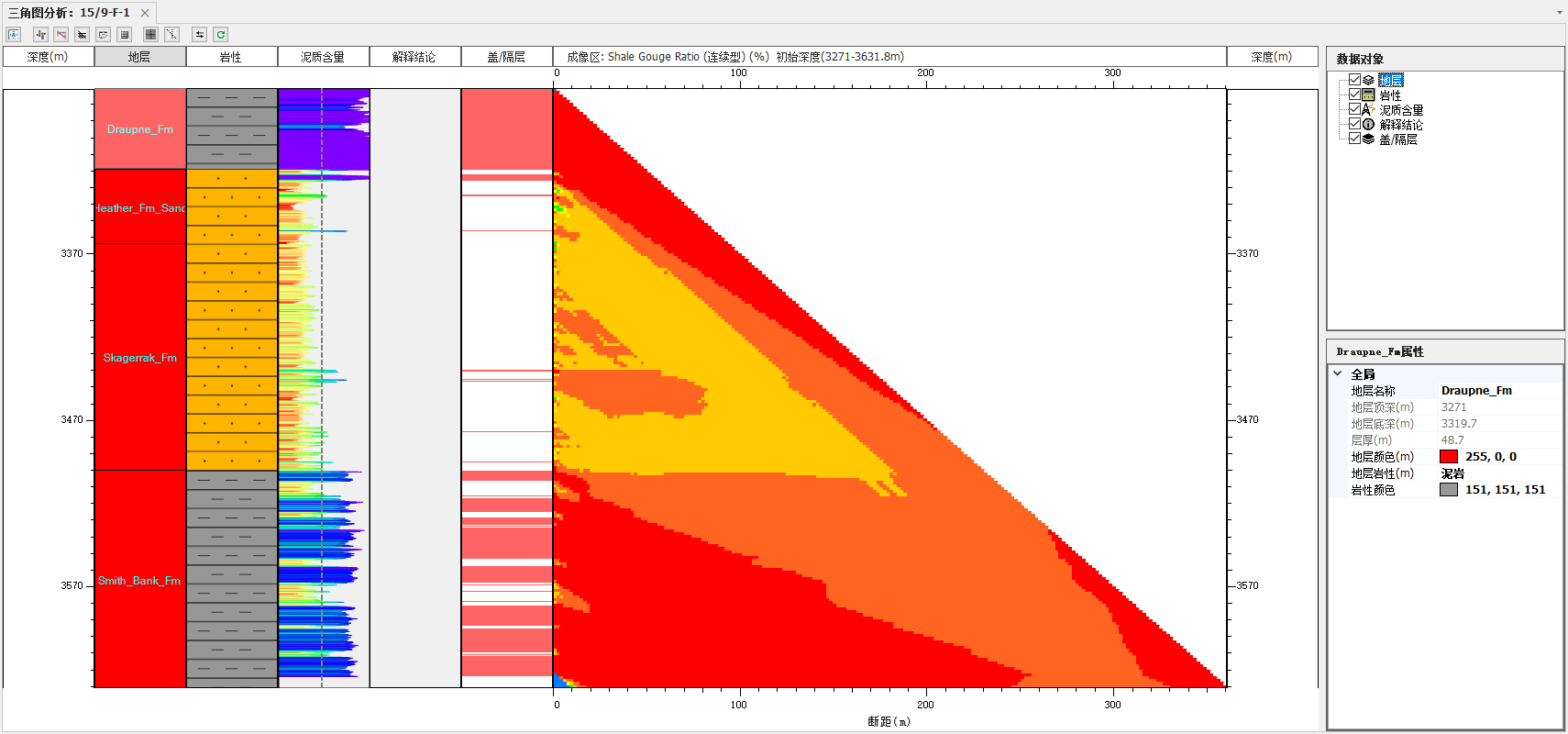

双击数据栈的井名，可加载三角图模块所需要的井信息，地层信息，岩性信息，泥质含量曲线，解释结论，盖/隔层，断层封闭性三角图成图，如图所示。
井曲线选择#

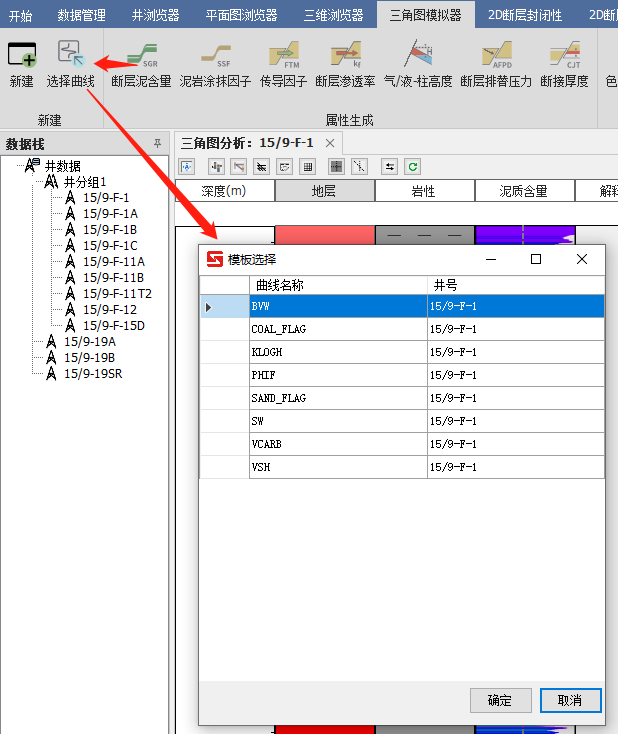

默认加载井的泥质含量曲线，如果一口井有多条泥质含量曲线，可选择其他曲线作为计算的基础数据。具体操作为：点击菜单栏选择曲线，如图所示。
数据对象#
数据对象视图包括地层、岩性、泥岩曲线、井解释、泥层，选择或取消复选框可以控制相应图层的显示与隐藏。具体操作见图层操作页面。
封闭性属性生成#
在三角图分析模块，FAPSeal软件可实现封闭性算法主要包括SGR(断层泥比率)，SSF(页岩涂抹因子)，传导因子，断层渗透率，烃柱高度，AFPD(过断层压力差)，CJT(断接厚度)。点击菜单栏中的属性按钮可以生成对应的属性。具体操作以及效果见封闭性属性生成页面。
工具栏#
工具栏是对三角图模块的一些常规操作，包括上盘和下盘的相对运动，岩性对接关系，地层标线显示，盖/隔层编辑，网格显示。具体操作以及效果见三角图工具栏。
图例设置#

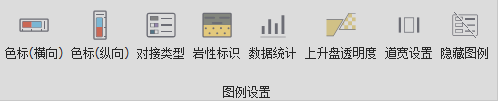

图例设置是用来表示三角图区域的一些标识实例，如色标，岩性标识，数据统计，对接类型等。具体操作以及效果见图例设置页面。
属性设置#
三角图分析模块属性可以编辑道属性，成像区属性，开启全局视图。具体操作以及效果见属性窗口设置页面
数据导出#

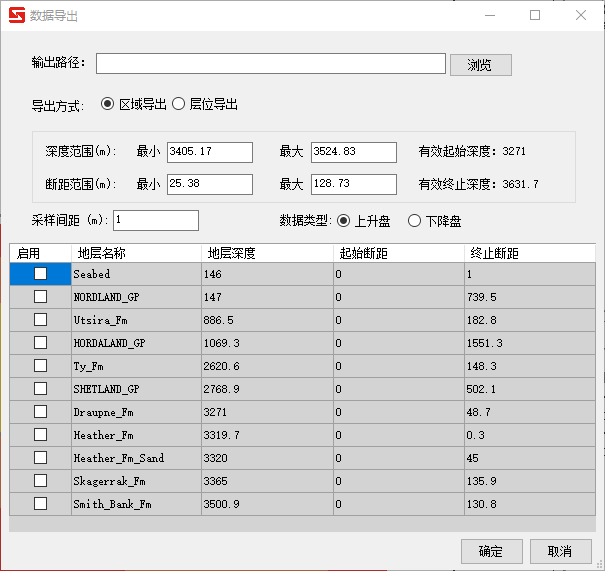

点击数据导出按钮可以按选中区域或层位将数据导出为Excel表格。
- 选择区域导出可以预览和修改导出范围
- 选择层位导出可以选择要导出的层位数据
- 采样间距控制数据的精细程度
- 数据类型可以选择导出上升盘的数据或者下降盘的数据
点击确定即可按导出方式将所有属性计算并导出。
保存成果#
点击快捷工具栏的保存按钮即可保存当前成果，具体操作以及效果见成果保存。
