三角图工具栏#
三角图模块的一些常规操作位于工具栏，具体包括上盘和下盘的相对运动，岩性对接关系，地层标线显示，泥岩层编辑，成图区域的网格设置，全局视图的透明度设置，地层颜色编辑等。

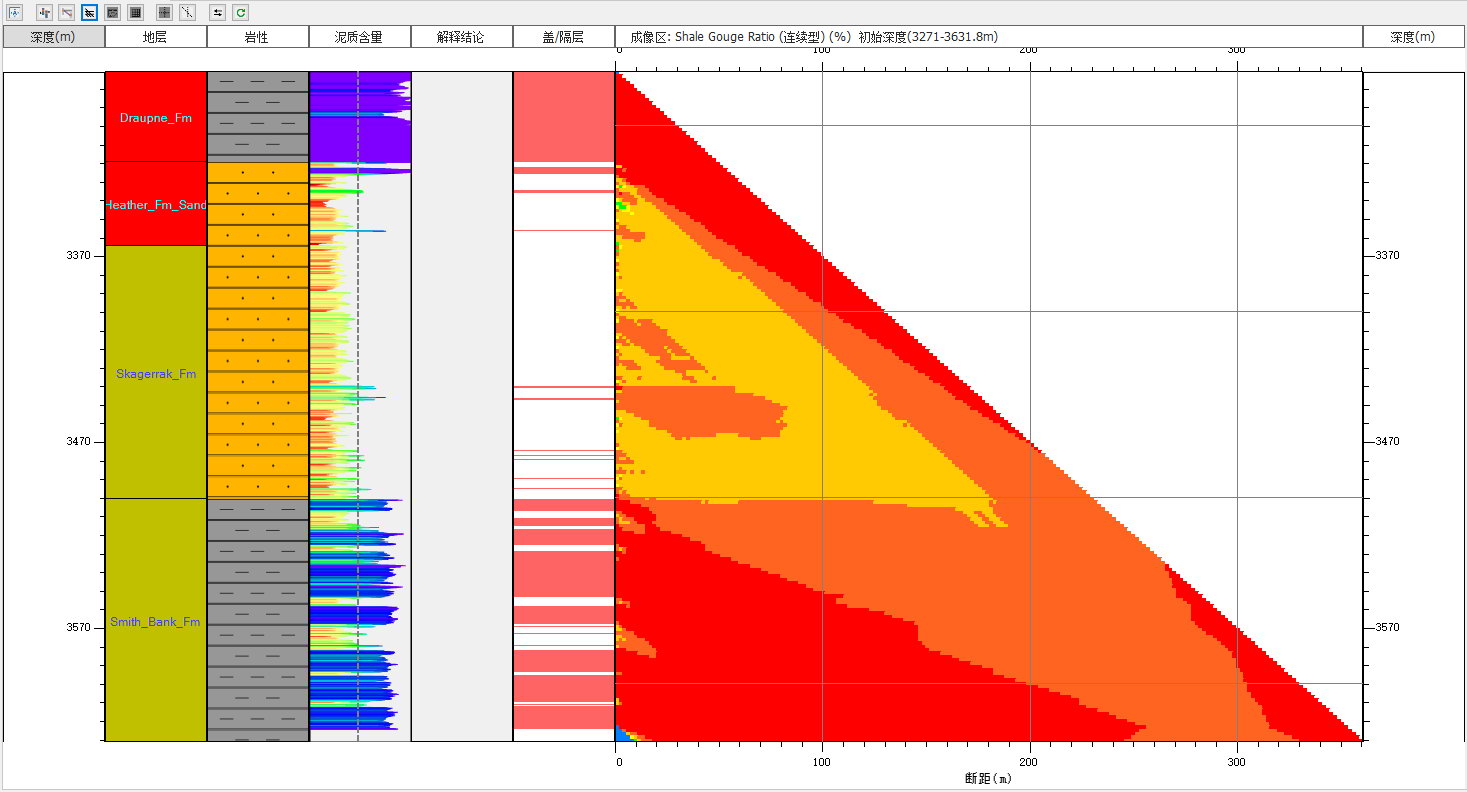

① 恢复初始范围#
若在深度道属性或成像区更改了视图范围，点击该按钮可以恢复到默认范围。
② 上下盘相对运动#

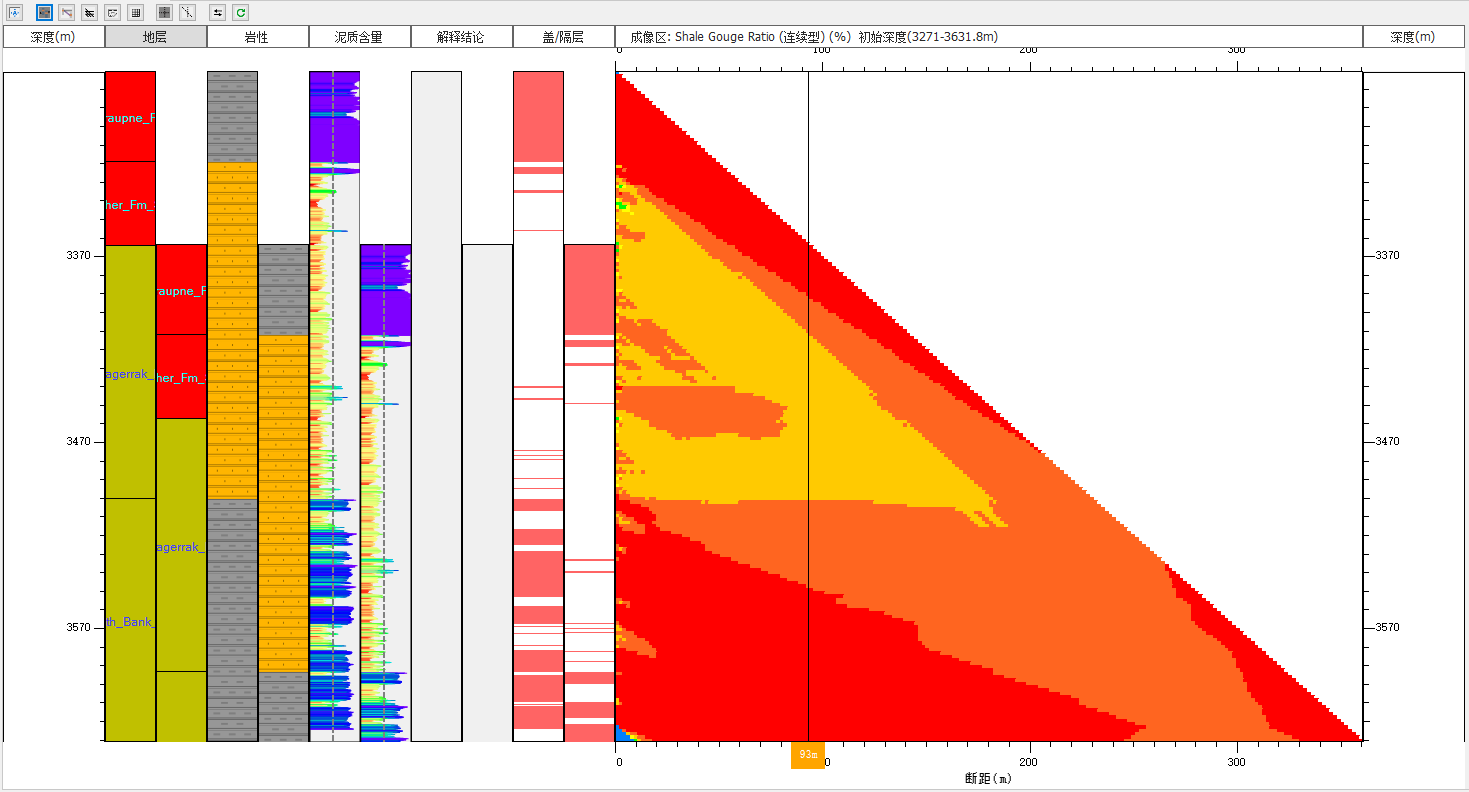

点击菜单栏中的相对运动方向按钮，地层道，岩性道，泥质含量道，解释结论道，盖/隔层道会分成两部分，可拖到右侧图道，模拟断层在不同断距条件下岩性对接关系及属性值如图所示。在模拟断层两盘上下移动过程中，会在右侧三角图区域产生的断距的标线，指示当前的断距值。
③ 岩性对接关系#
点击菜单栏中的岩性对接关系

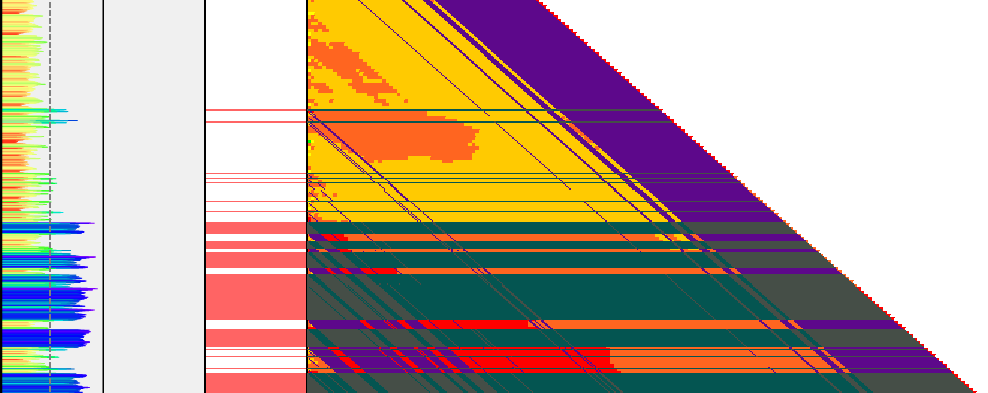

按钮，三角图成像区域会在原有算法的基础上，根据盖/隔层道绘制岩性对接关系，不同的岩性对接会标注不同的颜色，如图所示
调整泥质含量道的泥岩层Vsh下限（拖动虚线或调整泥质含量道属性）可以控制盖隔层厚度和岩性对接效果。
④ 地层标线设置#

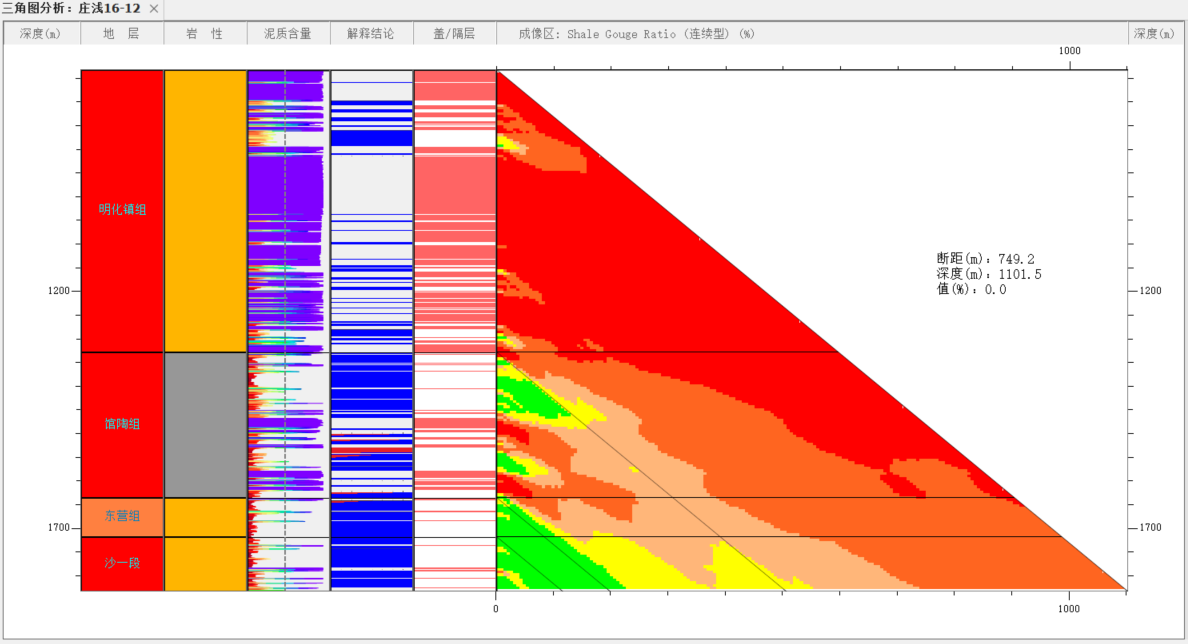

点击菜单栏中的地层标线按钮，三角图成像区域会在原有算法的基础上，绘制地层标线，如图所示。
⑤ 盖/隔层编辑#

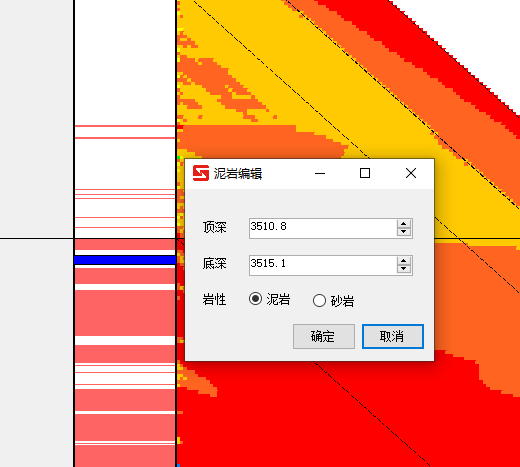

点击菜单栏中的盖/隔层编辑钮，在盖/隔层道上，鼠标会变成十字，在合适的位置，绘制矩形框，会弹设置界面，可以调整显示地层的顶深和底深，如图所示。

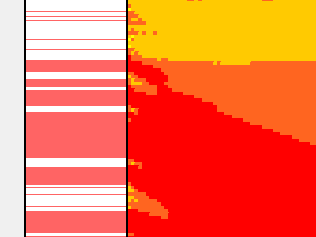

点击确定，所选的区域会设置成泥岩，如图所示。
点击岩性对接关系，可看到设置后的岩性对接变化，如图如图所示。再次点击泥岩编辑按钮，编辑状态取消。
撤销和恢复编辑：点击快捷工具栏的撤销和恢复，即可对之前的泥岩层编辑进行撤销和恢复。
⑥ 网格标尺#
点击菜单栏中的网格标尺按钮，会弹出标尺的设置界面，如图所示。
深度间隔，断层间隔，网格颜色可以在深度道属性进行设置.
⑦⑧ 辅助线#
辅助虚线是用来显示上升盘或者下降盘的辅助线，默认选中上升盘辅助线。
- 上升盘的辅助线是用来辅助标注上升盘的深度和断距
- 下降盘辅助线是用来显示下降盘的深度和断距
- 如果不选中，则不显示辅助线，只显示当前位置的深度，断距和属性值

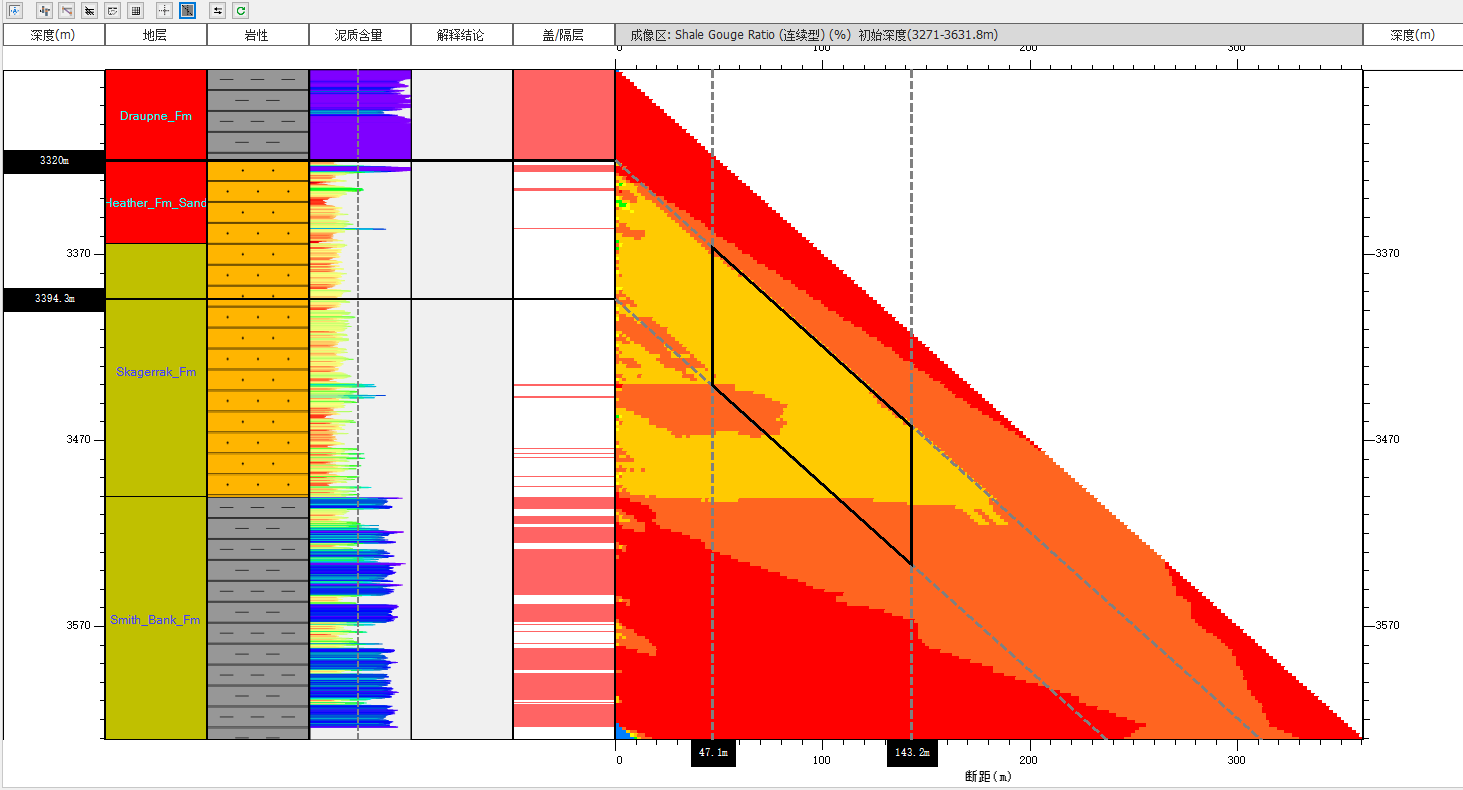

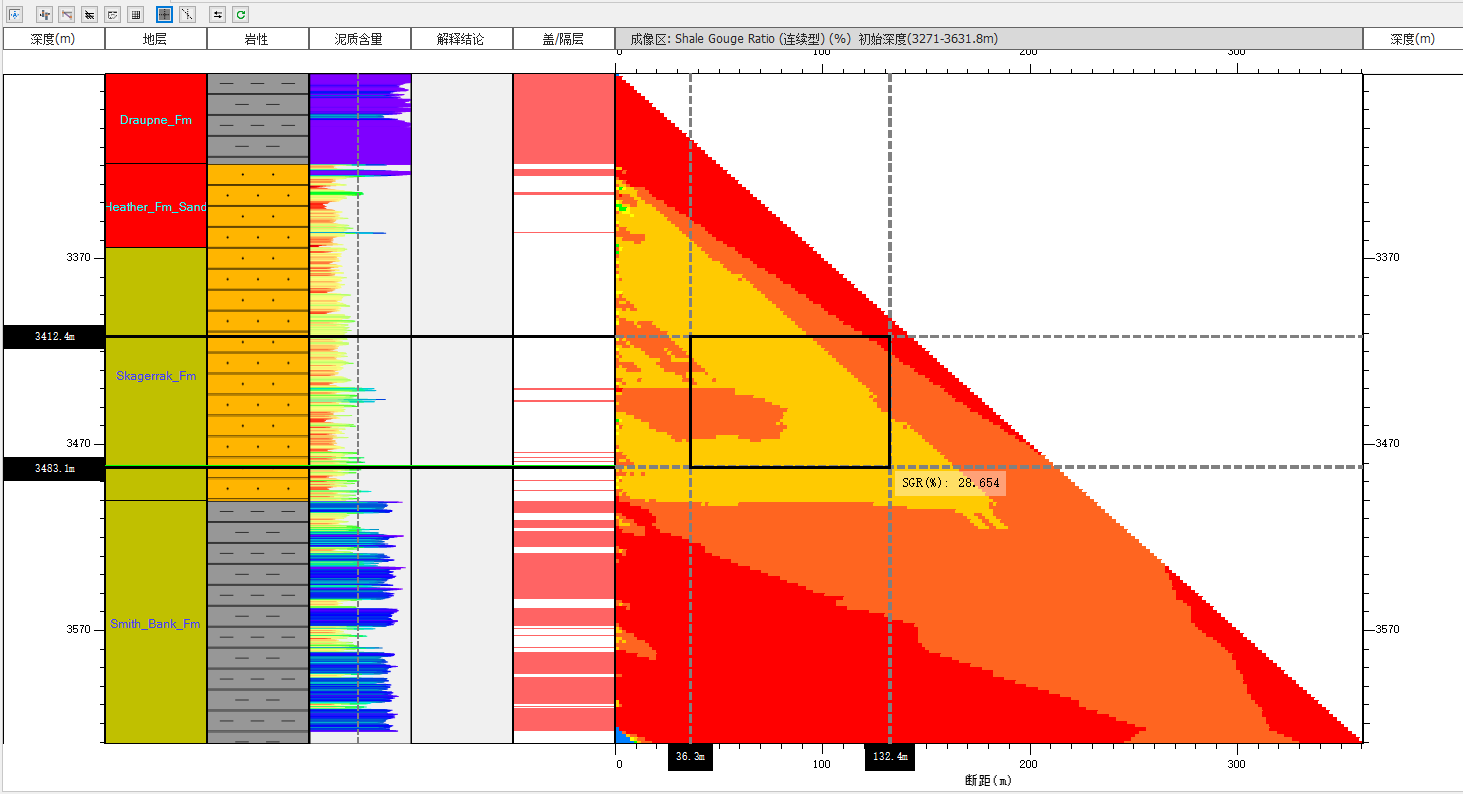

打开辅助线时，鼠标在三角图成像区拖动可以绘制选中范围，数据导出可以只导出绘制范围的数据。选中范围可以在选中范围属性中精确调整。

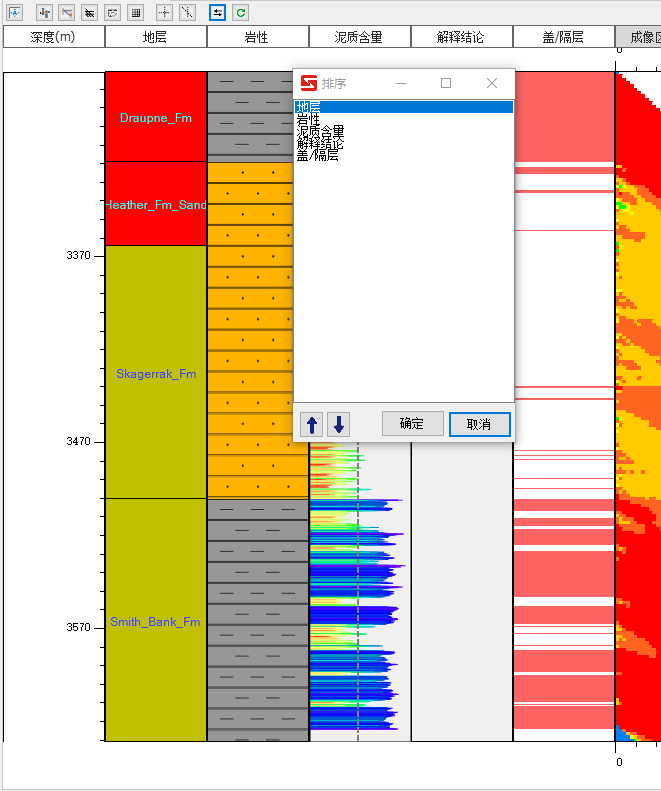

⑨ 排序#
调整地层、岩性、泥质含量、解释结论、盖/隔层道的顺序
⑩ 清除选中#
清除所有选中焦点，如选中地层时的高亮等。
局部视图/全局视图#
切换三角图的显示方式。全局视图下可以通过菜单栏的“上升盘透明度”改变上升盘的透明度显示
