断层投点设置#
断层稳定性评价主要依靠断层产状（倾向和倾角）在应力场中的投影，因此断层的信息需要通过导入的方式或者模拟的方式来输入。
新建模拟断层#
提示
自2023.4版本起，原有的新建/模拟断层管理界面合并至数据对象窗口，原窗口只保留新增模拟断层功能。

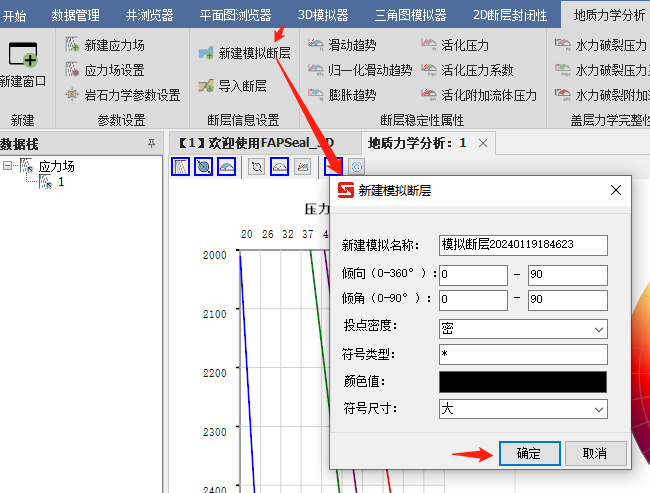

点击菜单栏中新建模拟断层按钮，会弹出新建模拟断层的设置框，如图所示。

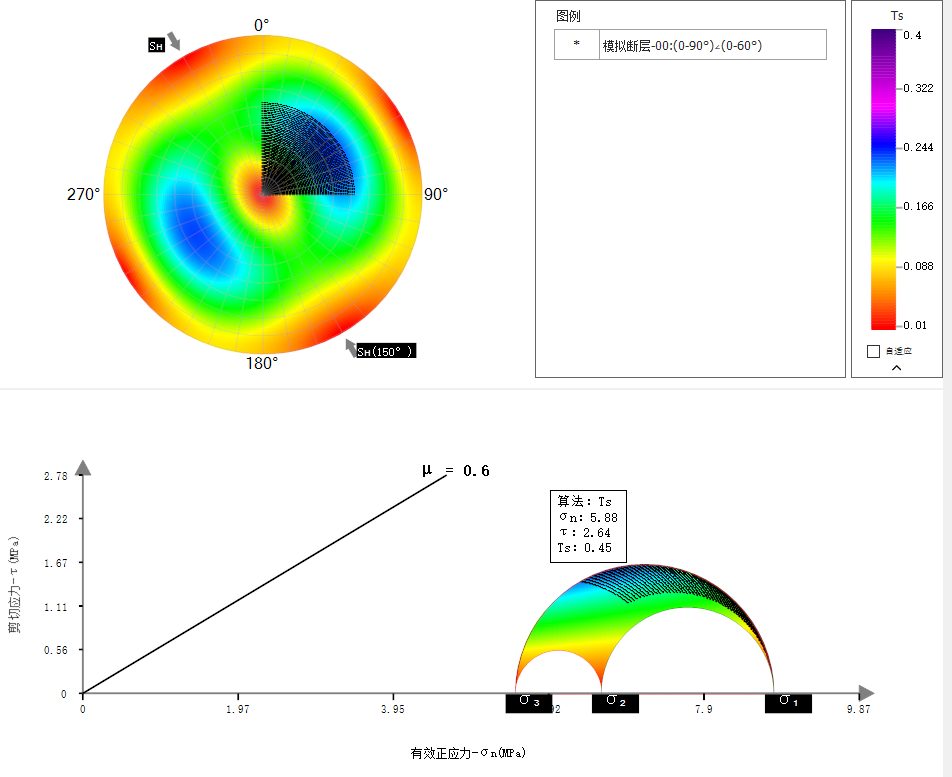

在窗口输入模拟断层数据： * 倾向的范围：0-360度； * 倾角的范围：0-90度； * 投点密度：有特稀疏、稀疏、密、特密四种投点密度； * 符号类型指示的是投点显示的符号（甚至可以使用汉字投点）； * 颜色值指示投点的颜色； * 符号尺寸代表投点的大小。 * 点击保存，在右上方数据对象窗口中就会出现一条记录。勾选相应的复选框即可在赤平投影和莫尔圆中显示投点。
- 若想要修改模拟断层的样式或者删除信息只需在数据对象中右键要操作的模拟断层即可。

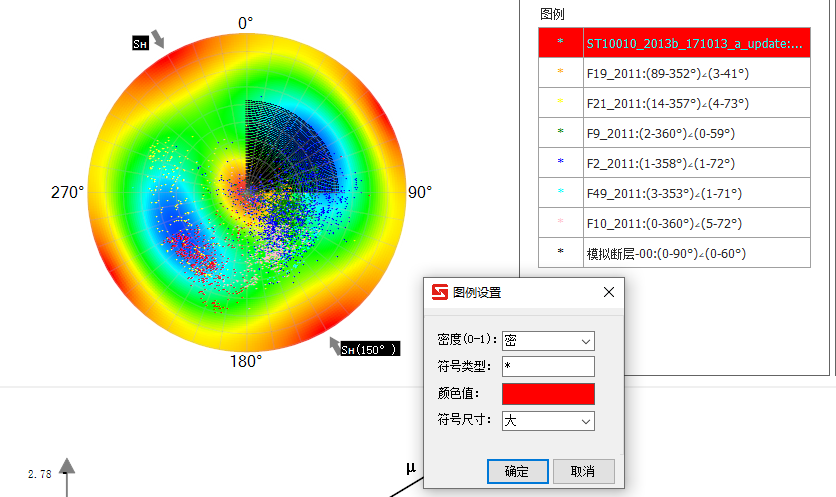

- 点击图例中的符号可以快速修改模拟断层样式。
导入断层#
点击导入断层按钮，弹出导入断层窗口，选择要导入的文件后配置导入格式后导入。有关具体作方式，请参见断层基本数据导入
提示
也可以在数据管理里导入断层节。
断层投点#

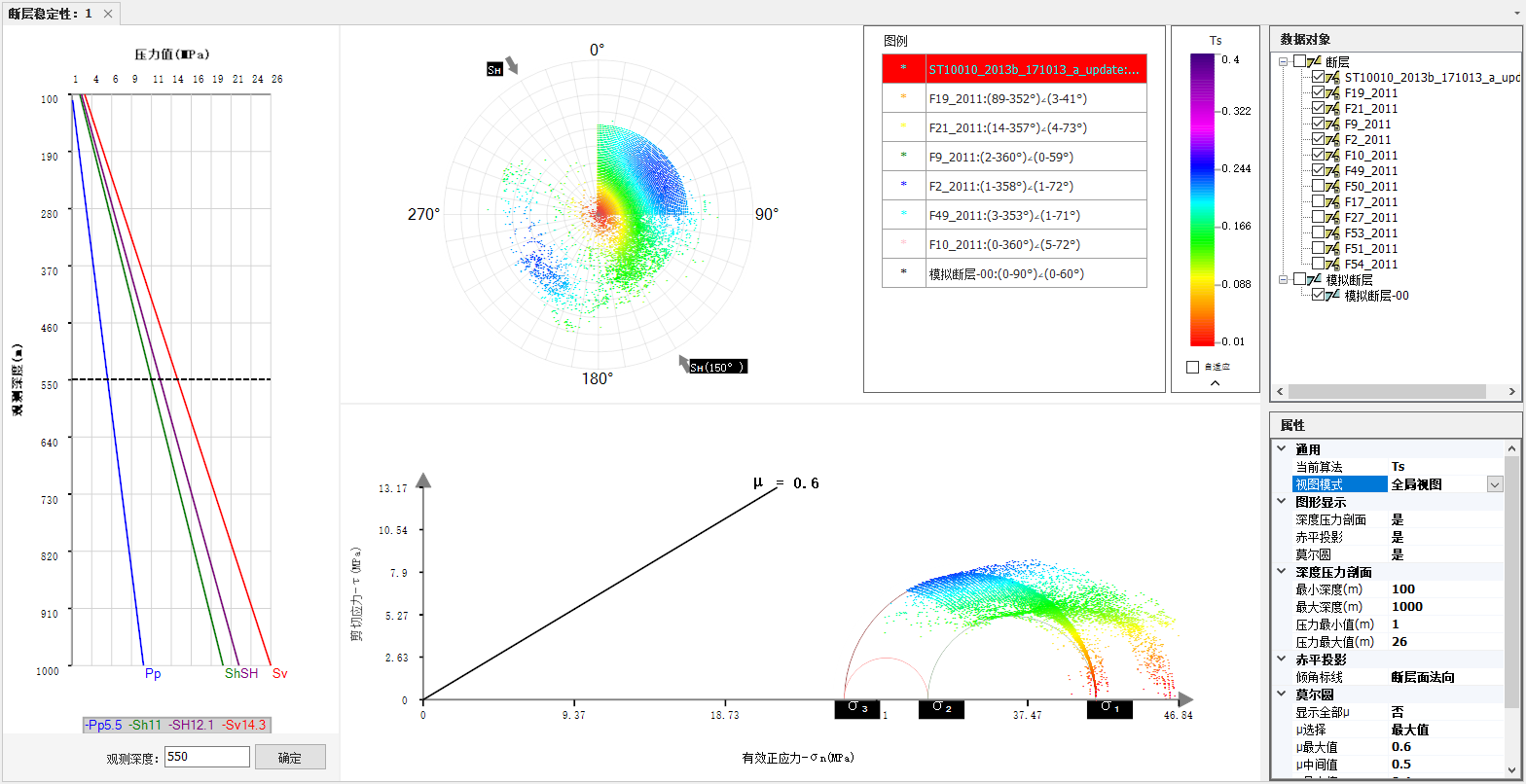

数据对象视图显示所有可投点的断层信息，已投点的数据显示为选中，未投点的数据则显示为未选中，如图所示。此时断层会在莫尔圆和赤平投影上投点。
加载断层投点时会自动打开断层投点图例。点击图例上的断层可以修改投点样式。

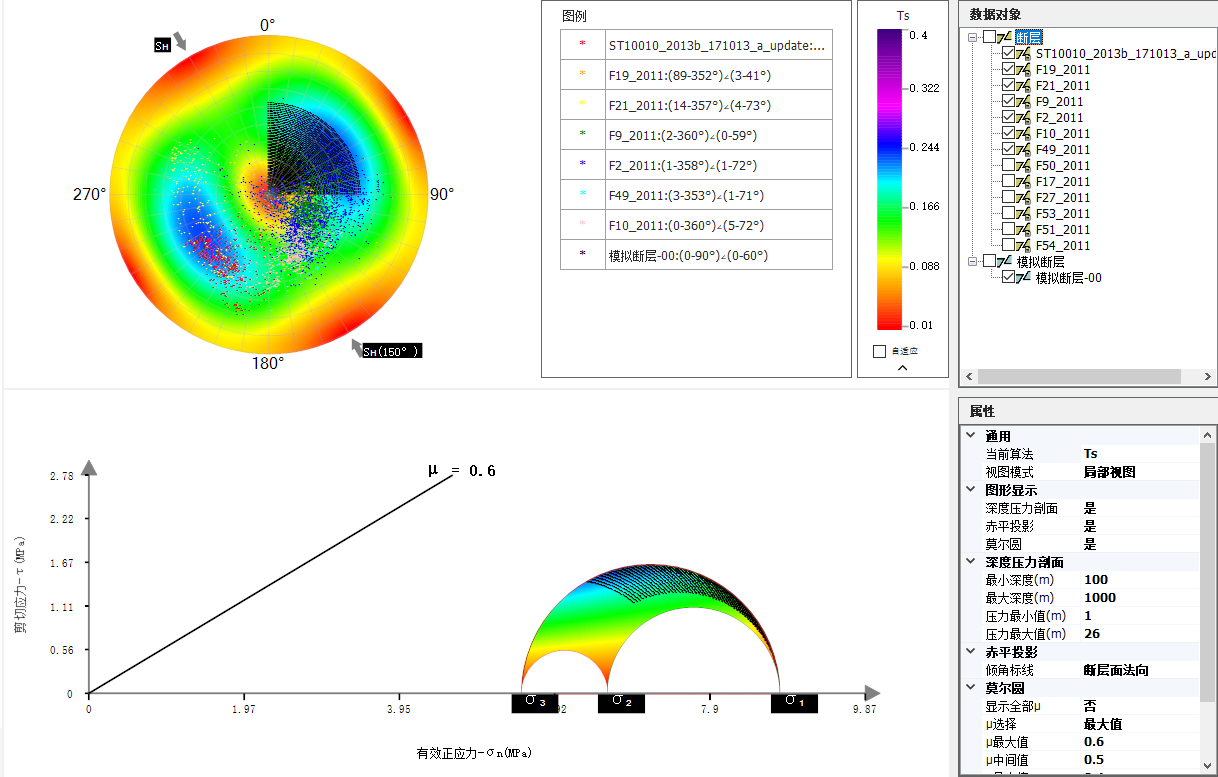

修改属性视图模式为全局视图可以只显示投点上的稳定性算法数据。
修改断层投点深度范围#
提示
自2023.1版本起，新增断层投点范围功能以筛选一定深度范围下的断层投点。

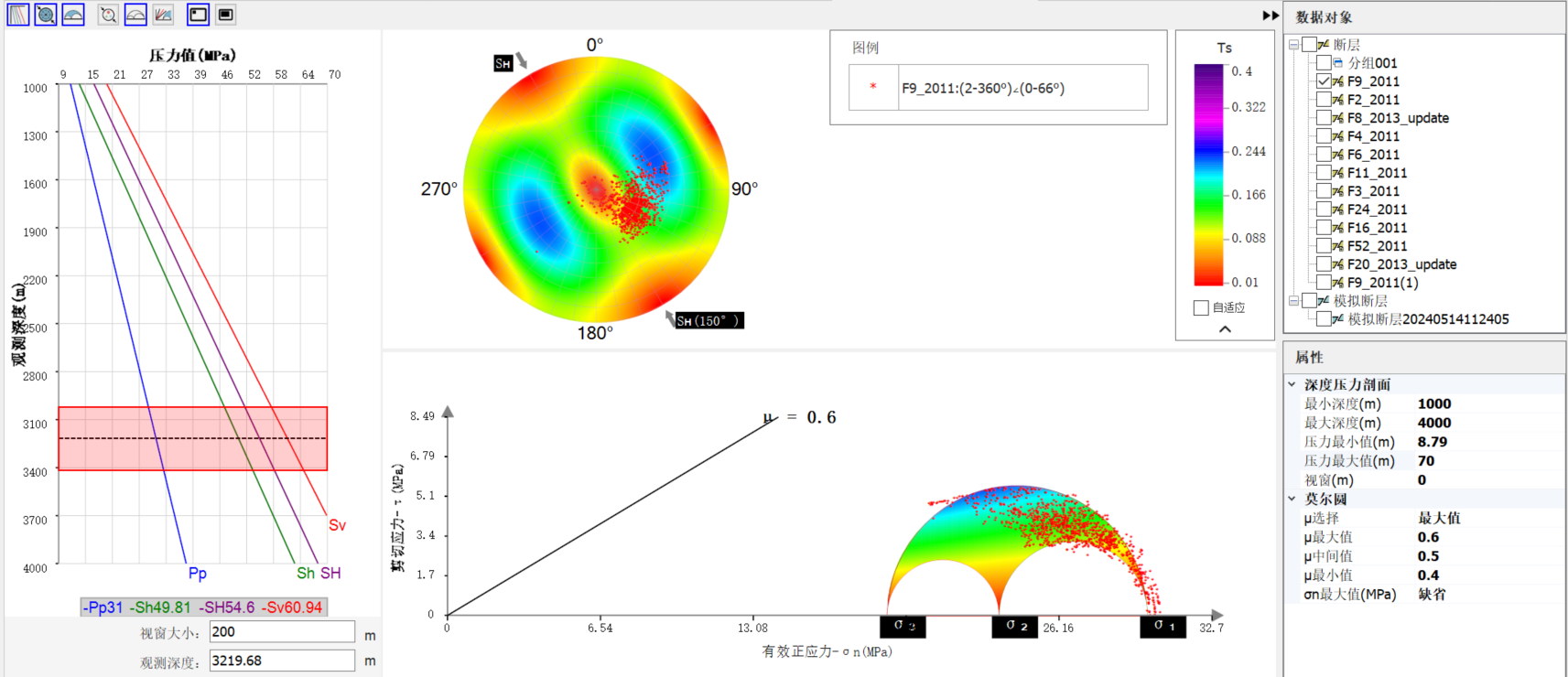

断层投点深度范围可以筛选一定深度范围下的断层投点，可以在界面左下角的视窗大小功能中调整，输入范围后按回车完成修改，会在深度剖面线上下显示一个红色矩形用来指示投点深度范围

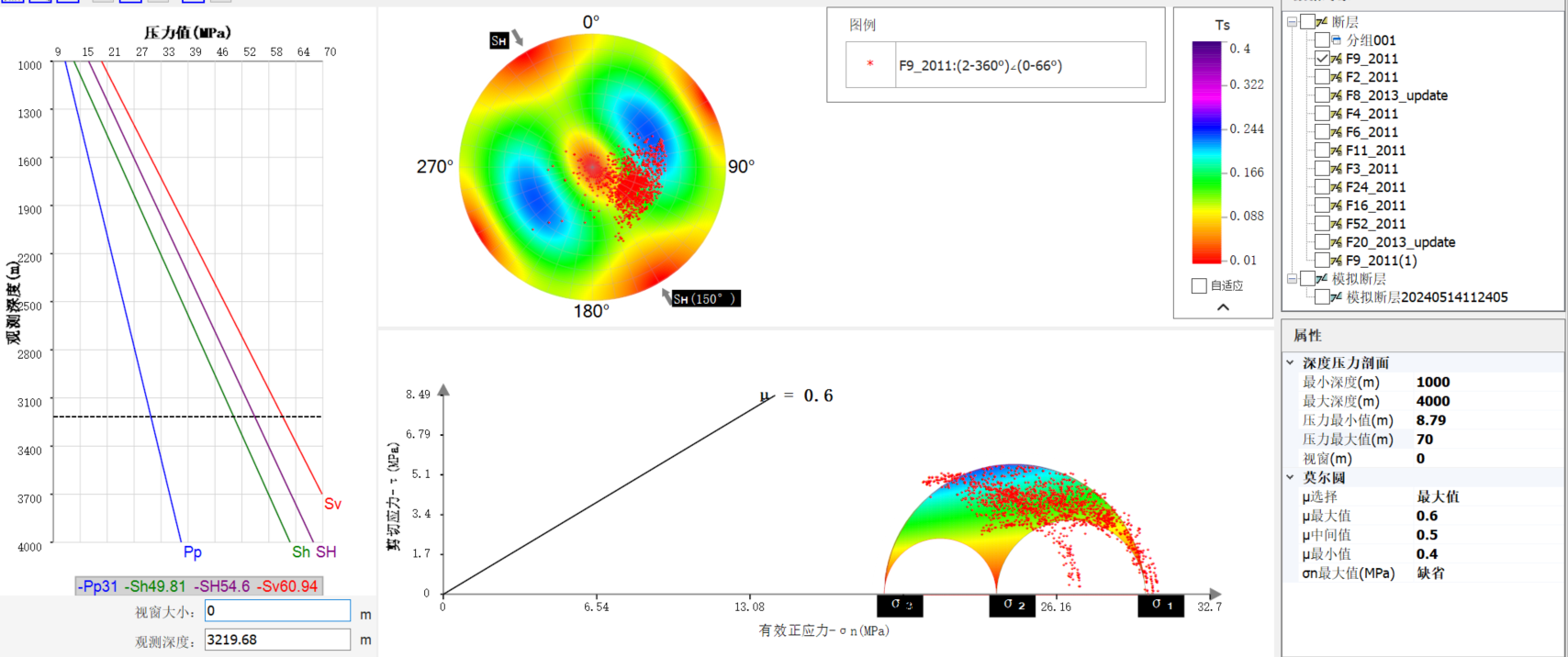

如果视窗大小设为0则不筛选投点
