应力场与岩石力学参数设置#

提示

自2023.4版本起，原有的应力场设置拆分为应力场设置和岩石力学参数，请在新建/编辑应力场后按需编辑岩石力学参数。

新建应力场#

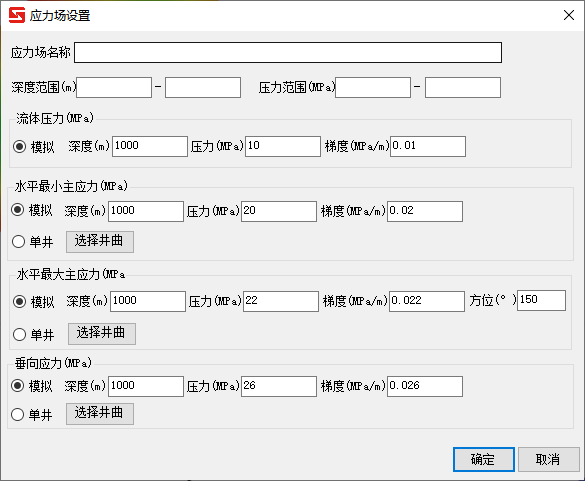

点击上方“断层稳定性评价”中的“新建”按钮打开一个新的断层稳定性窗口,然后点击上方“断层稳定性评价”中的“新建应力场”按钮打开应力场设置窗口，如图所示。

通过输入以下属性来构建应力场。

名称：应力场名称
深度范围：代表当前应力场的深度最大值和最小值
压力范围：由深度范围自动生成，代表当前应力场压力的最大值和最小值
以下四个数据如采用模拟方式（流体压力只能采用模拟方式），则应当填写深度值、深度值对应的压力（点），以及压力梯度（直线斜率）,以决定曲线的作用趋势
- 流体压力（Pf或Pw、Pp）（流体孔隙压力，由超压或静水流体压力决定）
- 水平最小主应力（Sh或SHmin）（可通过基于泄漏测试和地层完整性测试获得）
- 水平最大主应力（SH或SHmax）及方位（°）（一般基于受钻孔破裂，诱导压裂和世界原位应力图的数据约束-Mueller等人，2000年）
- 垂向应力（Sv）（一般基于密度测井的深度和岩石密度数据的平均覆盖压力）
除流体压力只能采用模拟方式外，以下三个数据可以通过选择井曲线获得。井曲线导入方法请参考数据导入-LAS曲线数据导入。
- 水平最小主应力：一般对应井曲线的O2曲线
- 水平最大主应力：一般对应井曲线的O1曲线

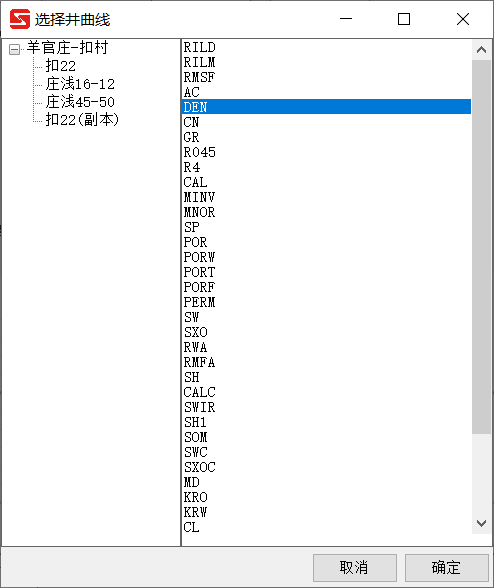

- 垂向应力：一般对应井曲线的DEN密度曲线选择曲线如图所示。

点击确定完成对应力场的创建，数据栈会加载已保存的应力场名称。

完成这一步后双击数据栈已保存的应力场即可在2D断层稳定性主界面下加载该应力场。

如有需要，点击上方“断层稳定性评价”中的“应力场设置”按钮可以继续修改应力场。

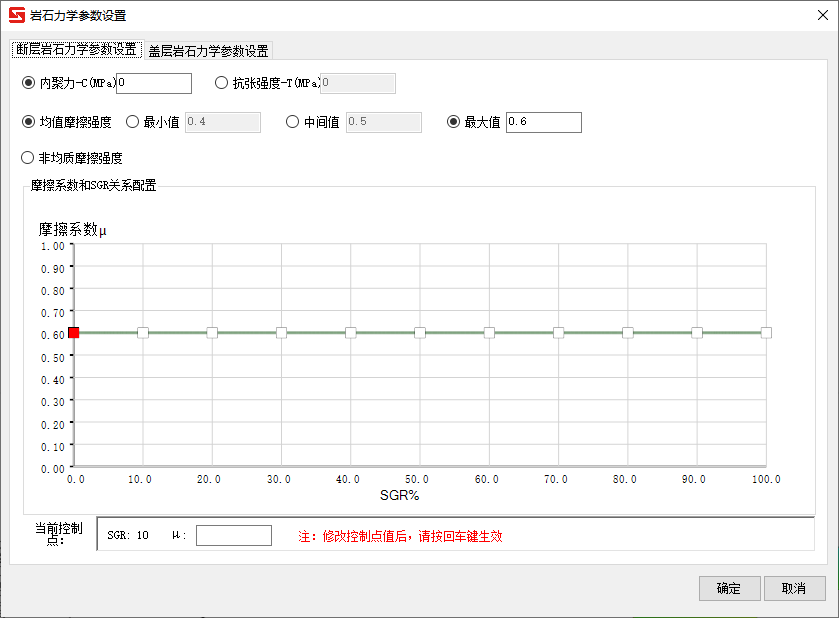

点击上方的岩石力学参数设置，在打开的窗口中设置岩石力学参数。

摩擦系数（mu-Stat）和SGR之间的关系可以在窗口下部分定义。通过定义10个样本点方式来指定摩擦系数和SGR的对应关系，或者定制非均质摩擦强度公式。

点击要修改的样本点，在下方输入摩擦系数，然后按回车保存。

2D断层稳定性只使用固定摩擦强度，要在三维浏览器属性评价使用非均质摩擦强度，请在三维浏览器打开时打开岩石力学参数窗口，选择非均质摩擦强度选项。

提示

自2024.1版本起，支持在三维浏览器岩石力学参数设置中定制非均质摩擦强度公式。
