二维断层面模拟器#

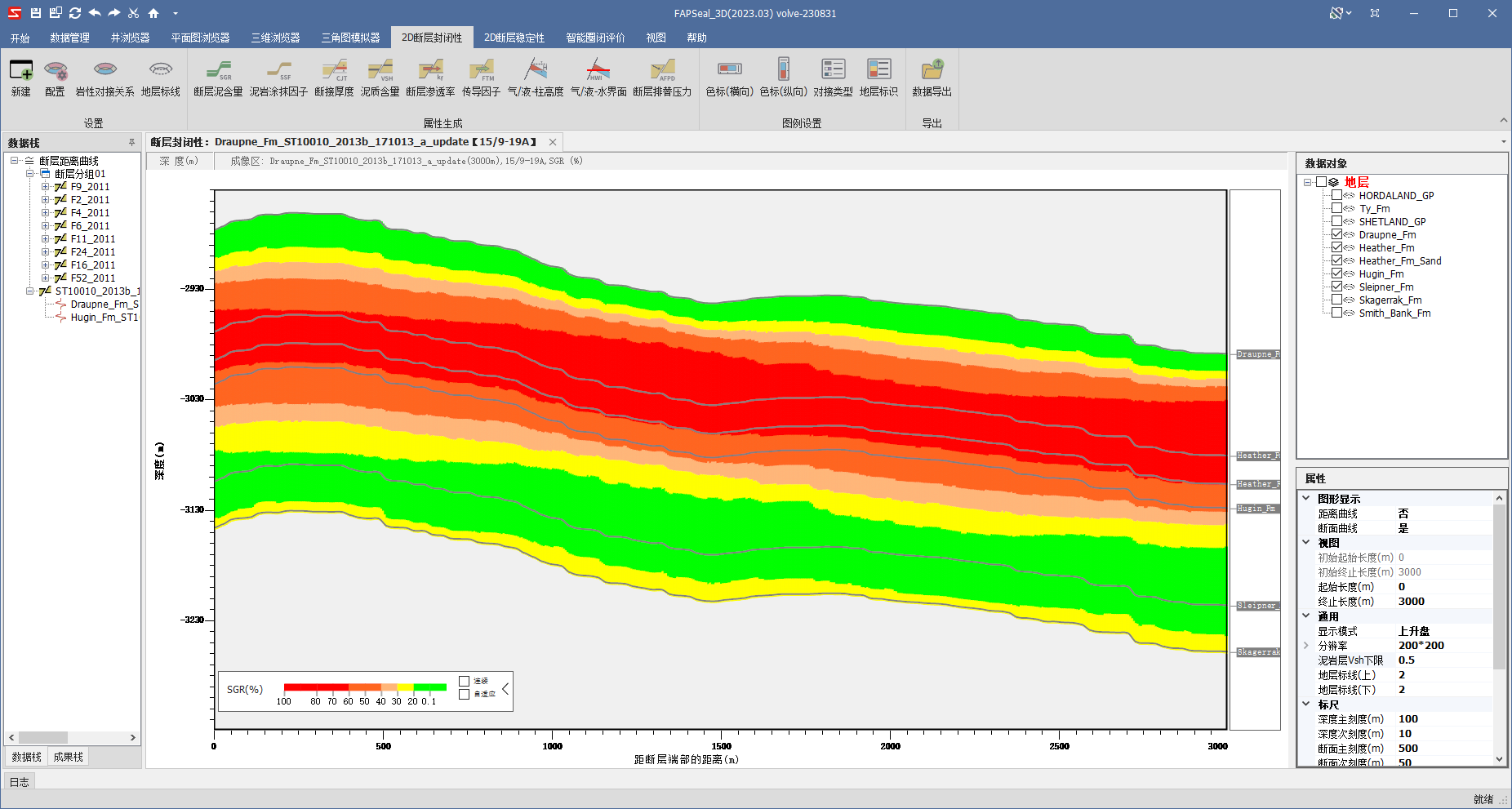

断层封闭性分析模块是通过断距-距离曲线的走势，以井曲线数据为依托，对断层面进行二维上的投影模拟，并且可以进行全井段的断层面模拟，或者进行单个层位的模拟,其中封闭性算法包括SGR、SSF、泥质含量以及AFPD等。分析界面如图所示。
新建二维断层模拟器#

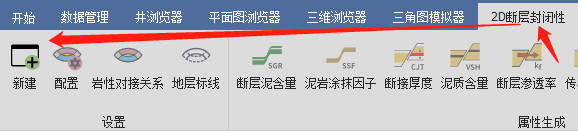

点击菜单栏：2D断层封闭性->新建，如图所示。
2D断层模拟器打开后，数据栈会加载断层封闭性分析模块需要的断距距离曲线，成果栈会加载断层封闭性模块以前保存的成果。

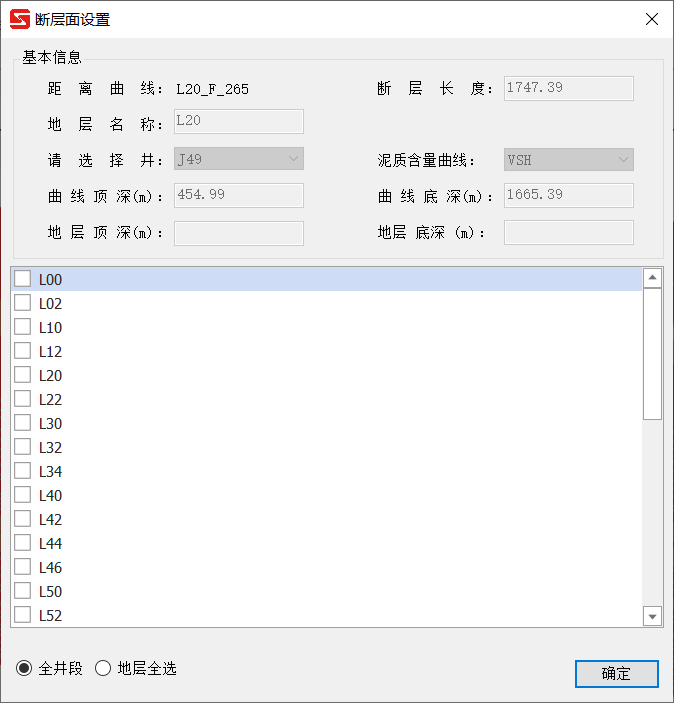

双击数据栈的断距距离曲线名称，会弹出断层封闭性的配置界面，如图所示。具体操作步骤如下：
- 设置界面会显示断距—距离曲线的名称、断层长度、地层名称等信息，以上信息均可从断距—距离曲线数据中读取。
- 选择井信息，首选井所在的分组，选择井名，最后选择井的泥质含量曲线，如果存在两条泥质含量曲线，可任选其一。
- 选择曲线后，系统会基于断距—距离曲线的地层自动计算曲线顶深和底深。
- 配置界面中的复选框是显示当前所选井对应的分层（地层），如果不选择，默认是全井段显示。
- 配置界面最下方可选择全井段和地层全选复选框，点击全井段复选框，地层选择会全部取消，点击地层全选，所有地层都会选中。

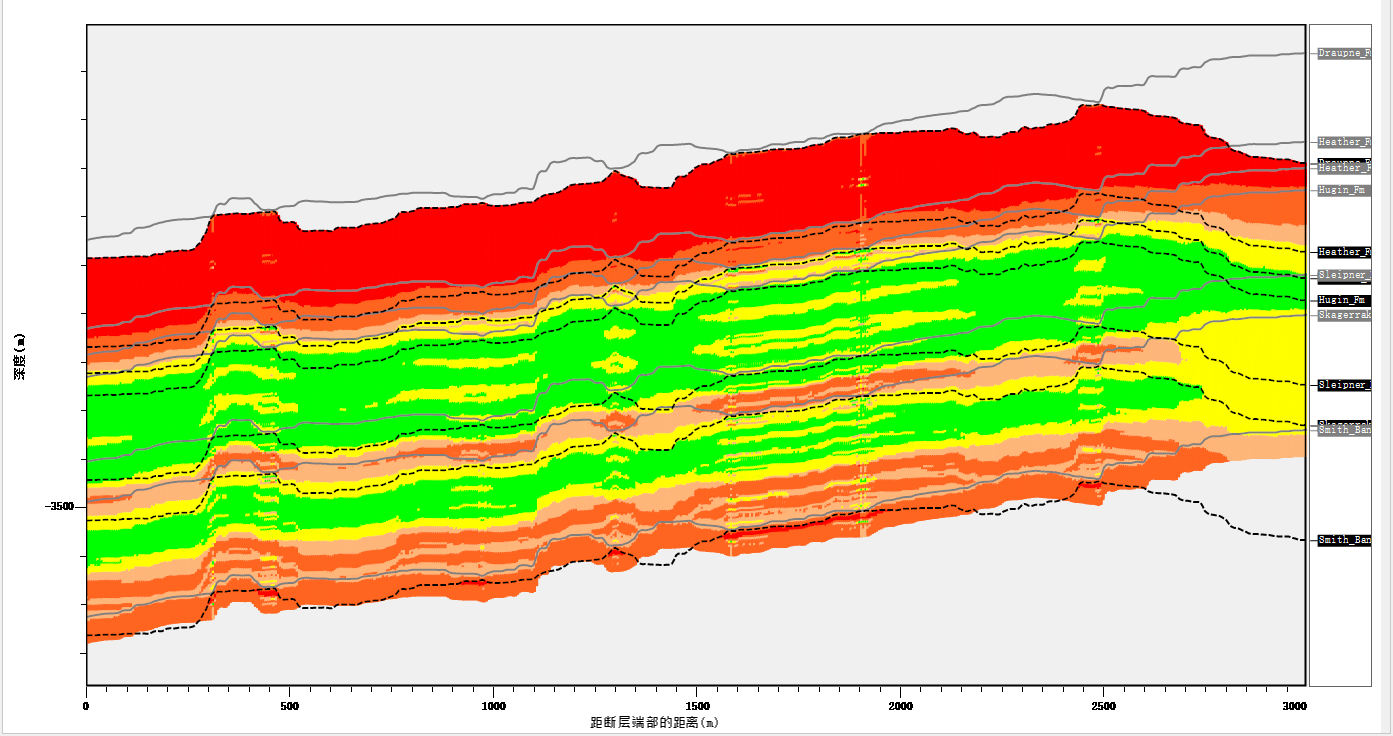

- 点击确定即可加载数据，如图所示。
提示
图层的选中与取消都只能是在所选层的首段和末端，也就是说操作的分层信息必须是连续的，不能间断，如果操作中间分层或者隔层选中，是无效的。
数据加载时，右侧的数据对象会加载对应的地层信息以及选中的状态，属性视图会加载整个断层模拟器能够操作的属性信息。
配置信息#

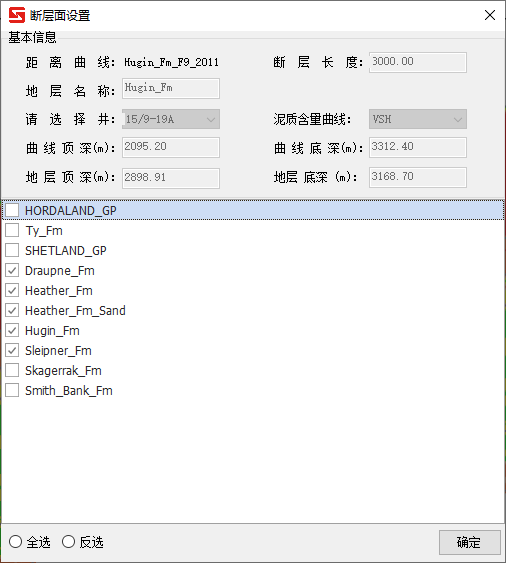

在数据加载完成后，如想通过配置界面进行层位的选择，可以选择菜单栏的配置按钮，会弹出配置界面，该界面和数据加载配置界面一样，可以配置地层显示，但井和曲线信息不能进行更改，如图所示。
提示
也可以在数据对象中快速配置地层显示。
显示岩性对接关系#

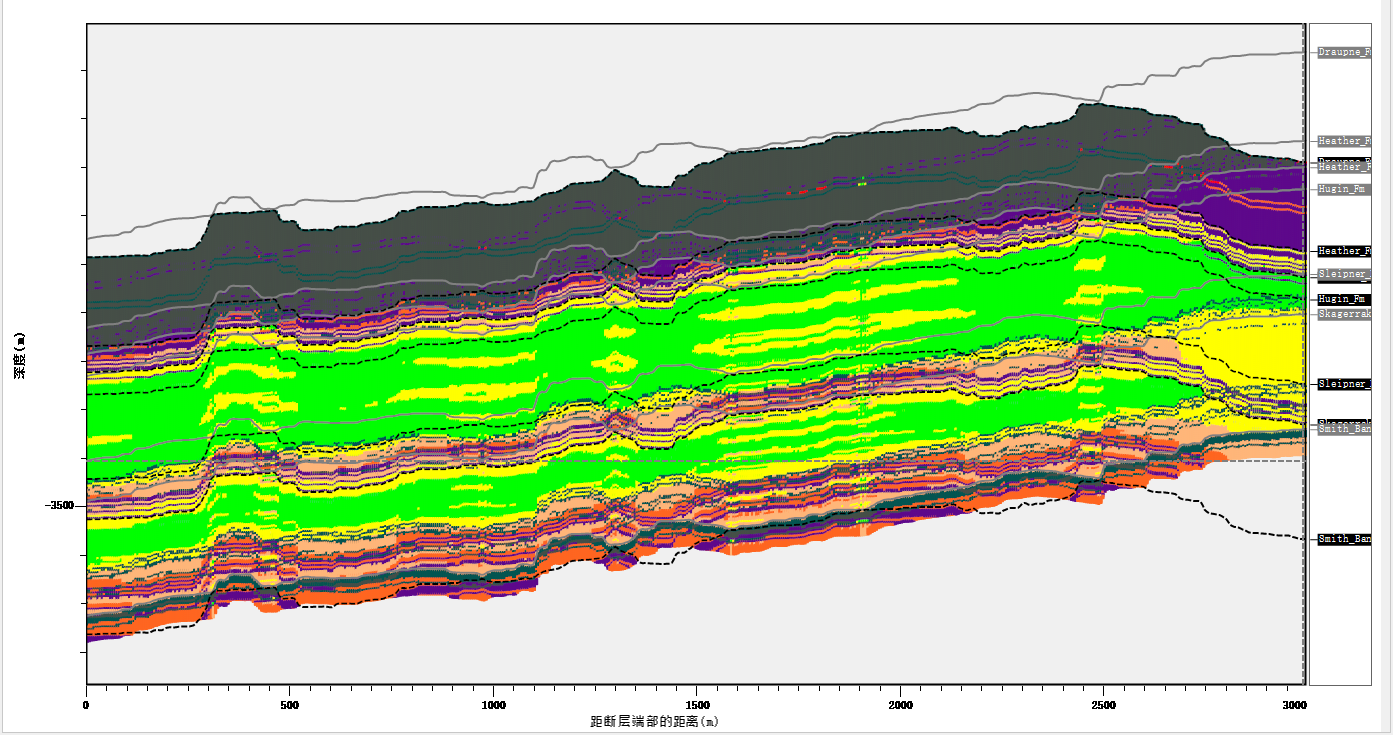

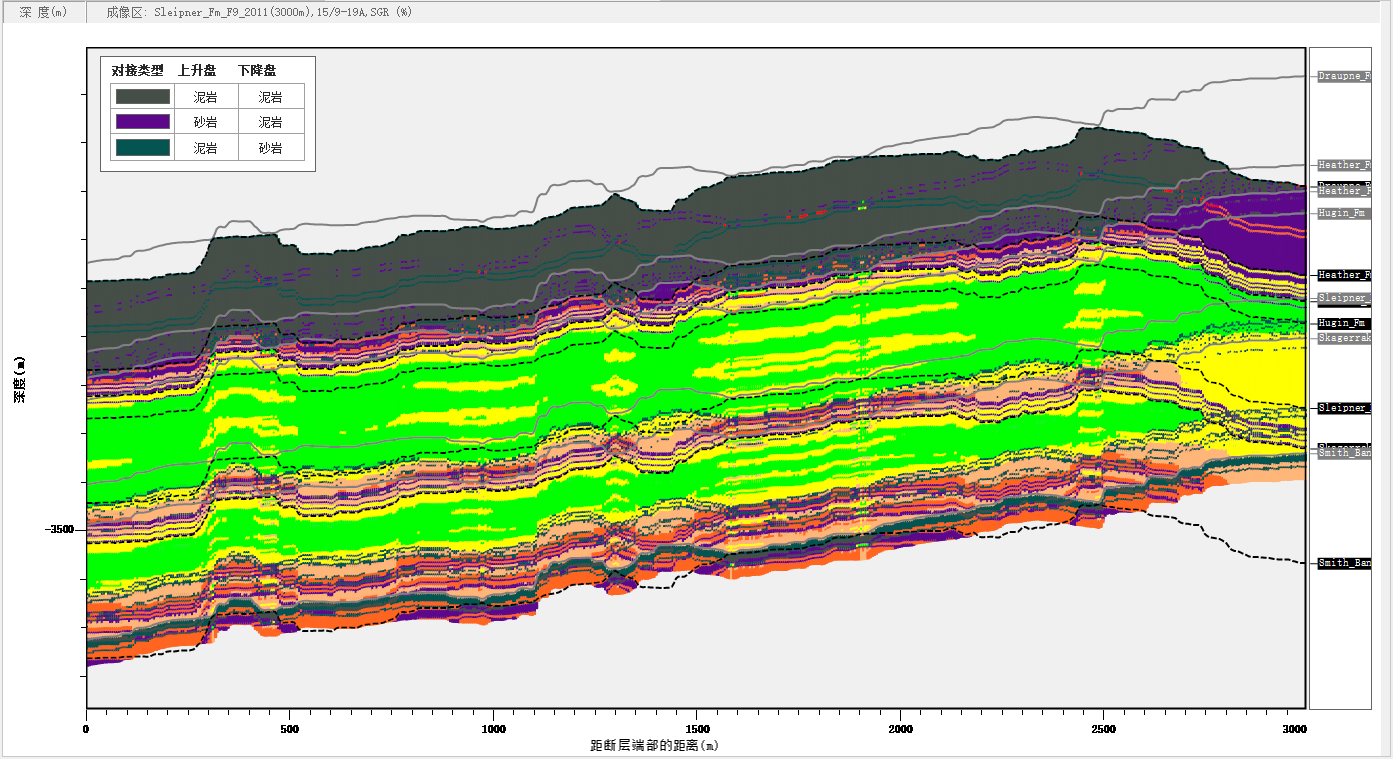

点击菜单栏中的岩性对接关系按钮，成像区域会在原有算法的基础上，绘制岩性对接关系，不同的岩性对接会标注不同的颜色。
点击菜单栏中的对接类型按钮，显示对接类型图例。
显示地层标线#

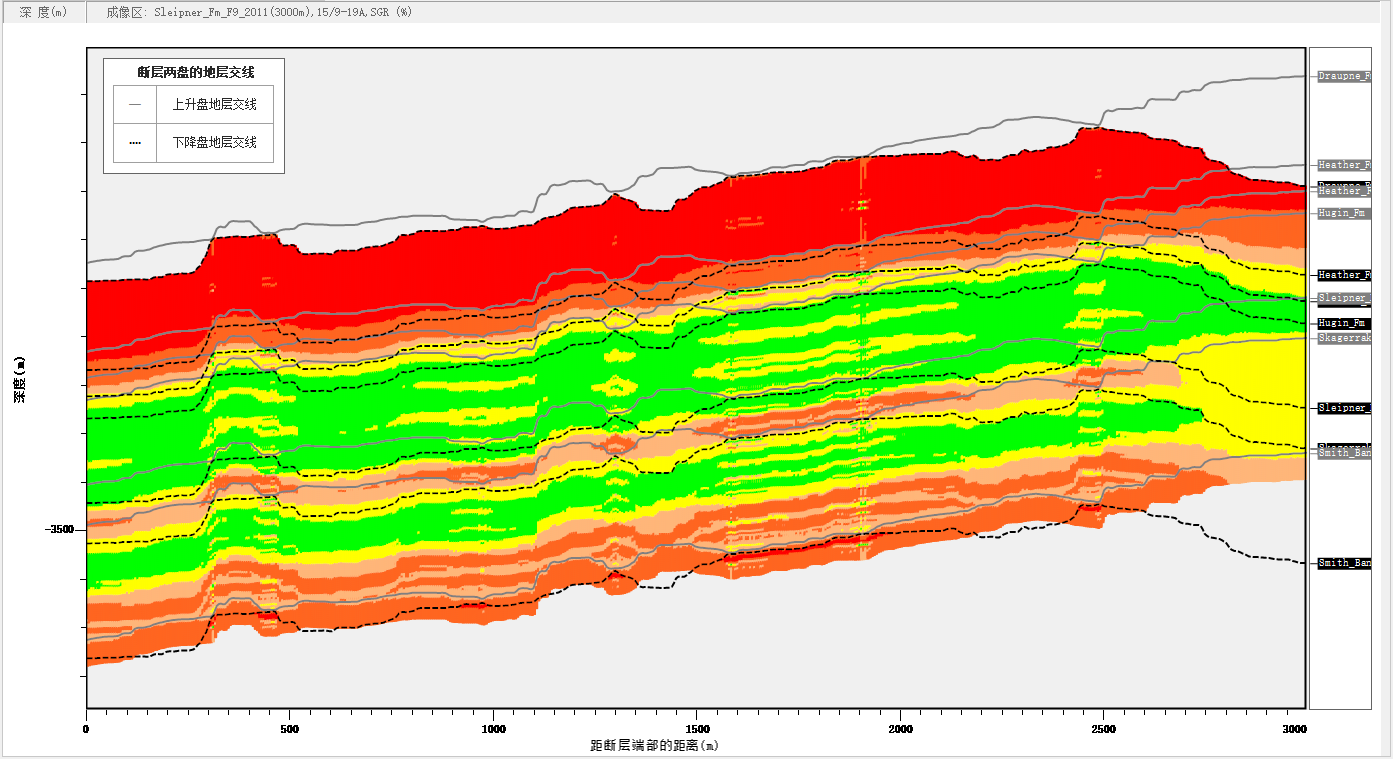

点击菜单栏中的地层标线按钮，成像区域会在原有算法的基础上绘制地层标线，上升盘为灰色实线，下降盘为黑色虚线。
点击菜单栏中的地层标识按钮，显示地层标线图例。
数据对象#
数据对象视图显示的是当前所选井对应的井分层及加载信息，功能与数据配置的地层设置相同。如果已加载全部信息则显示选中状态，反之则未选中，都不选中代表的是全井段，如图所示。
提示
图层的选中与取消都只能是在所选层的首段和末端，也就是说操作的分层信息必须是连续的，不能间断，如果操作中间分层或者隔层选中，是无效的。
封闭性属性生成#
断层封闭性分析模块是通过断距—距离曲线的走势，以井曲线数据为依托，对断层面进行二维上的投影模拟，可以进行全井段的断层面模拟，或者进行单个层位的模拟，封闭性算法主要包括SGR(断层泥比率)、SSF(页岩涂抹因子)、CJT(断接厚度)、泥质含量、断层渗透率、传导因子、AFPD(断层排替压力)、烃柱高度和烃水界面。通过上述算法，对断层封闭性进行多维度分析。具体操作以及效果见封闭性属性生成页面。
图例设置#
图例设置是用来显示成像区，比如色标、对接类型、地层标识等。具体操作以及效果见图例设置页面。
二维断层模拟器属性设置#
断层封闭性分析模块属性分为图形显示、视图、通用、标识和距离曲线标尺，选中区域六个分组属性，如图所示。具体操作以及效果见属性设置页面。
数据导出#

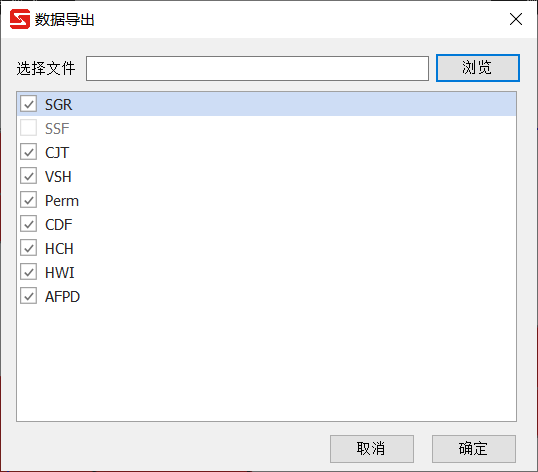

辅助虚线选择上升盘或者下降盘，选择在成图区绘制一个区域，选择菜单栏数据导出，会弹出导出设置框，如图所示。
选择导出目录，已经计算处的属性是可以选择导出的，没有计算的属性是不能选择的。如果想要导出，请返回原界面，点击相应的功能菜单，点击确定即可。
成果维护#
点击快捷工具栏的保存按钮即可保存当前成果，具体操作以及效果见成果保存。
