三维浏览器属性评价#
三维浏览器可以对加载的断层或地层进行完整的密封性评价，包括断层/盖层的几何学属性评价、断层封闭性评价、断层稳定性评价。
操作方法#
- 选中需要评价的断层，可以按Ctrl进行多选操作；
- 对断层进行断层精细建模和生成交线；
-
选择菜单中任一属性。如断层几何学属性的倾角。如果属性需要加载其他数据（如封闭性的井数据、稳定性的应力场），请按照提示操作。
-

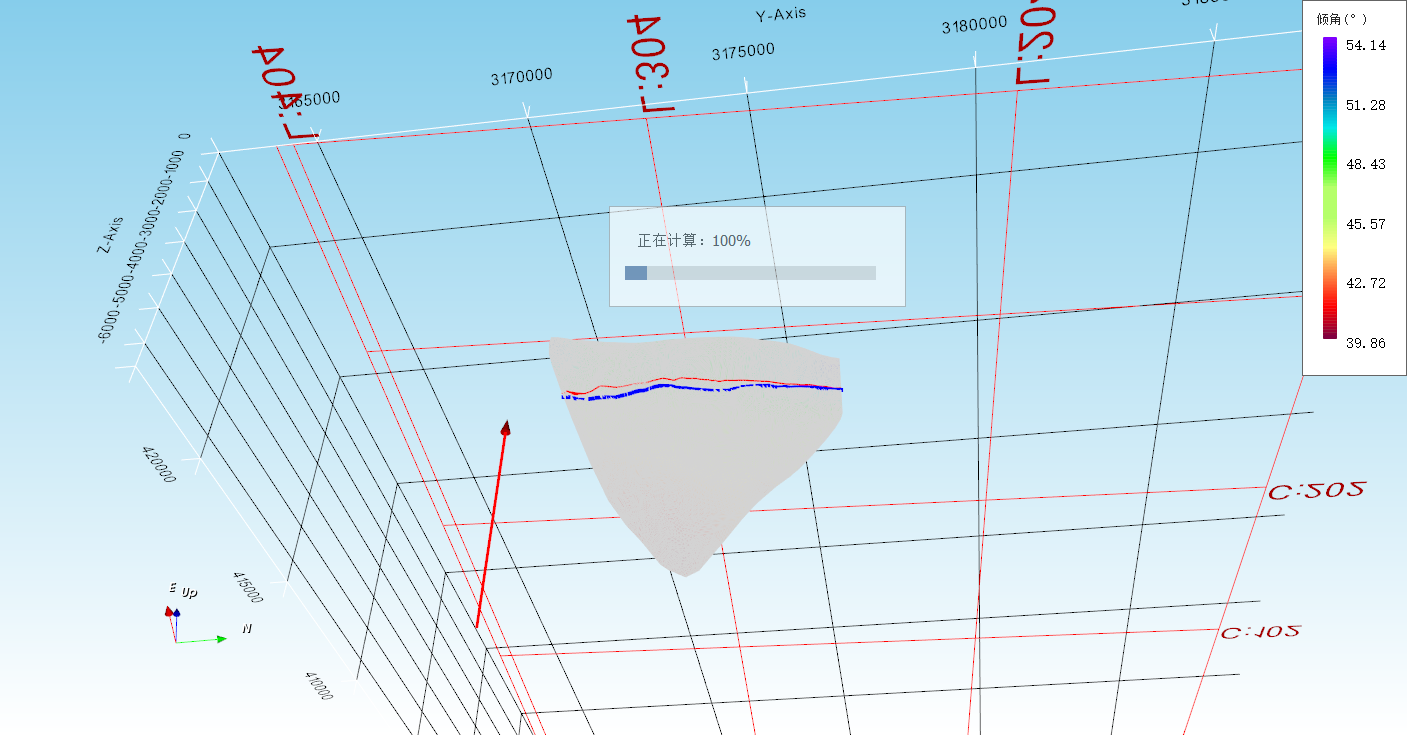

此时等待计算完成；
-
计算完成后会在断层上显示已选择的断层几何学属性计算结果，建议调整色标以达到最佳效果。
- 选中需要评价的地层，可以按Ctrl进行多选操作；
- 如果需要，对盖层进行构造建模；
-
选择菜单中任一属性。如盖层几何学属性的倾角。如果属性需要加载其他数据（如封闭性的井数据、稳定性的应力场），请按照提示操作。
-
此时等待计算完成；
-
计算完成后会在断层上显示已选择的断层几何学属性计算结果，建议调整色标以达到最佳效果。
可进行评价的各个属性介绍#
深度#

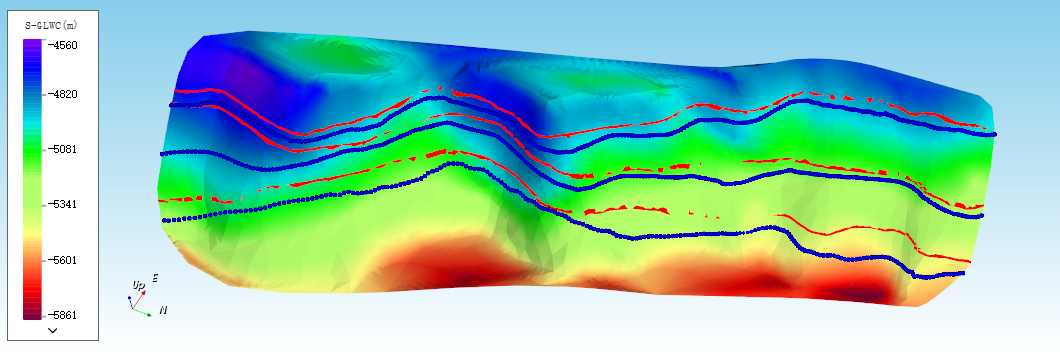

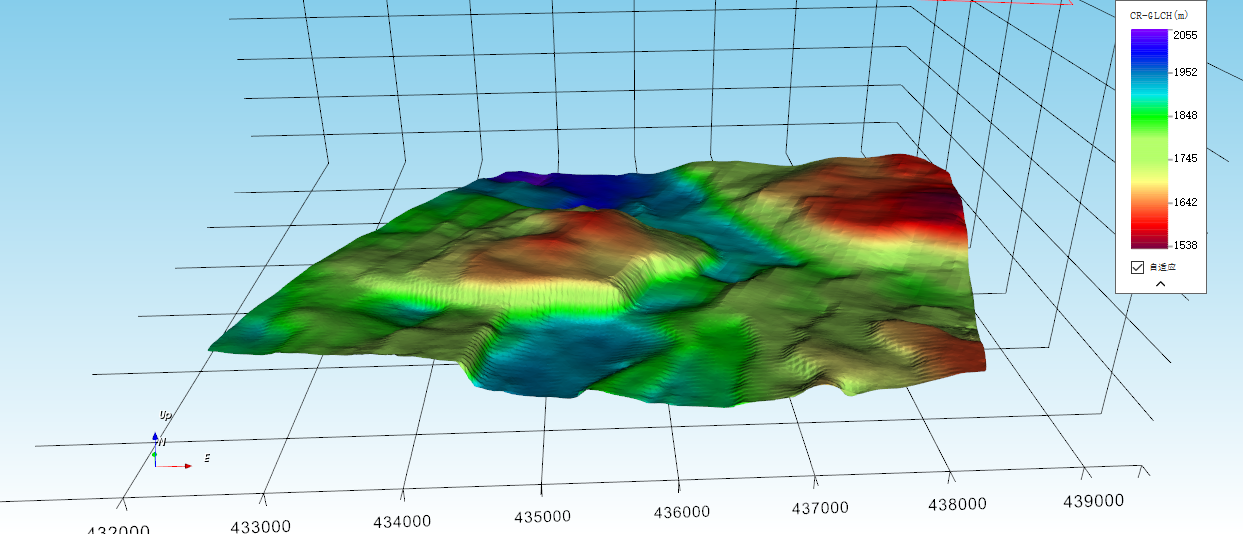

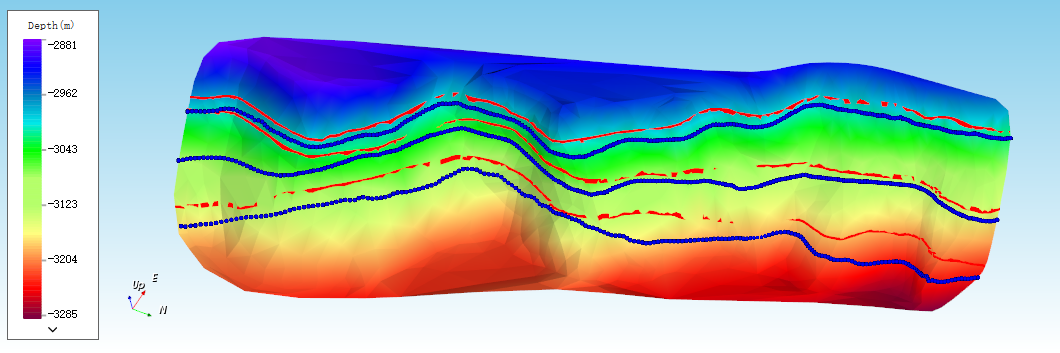

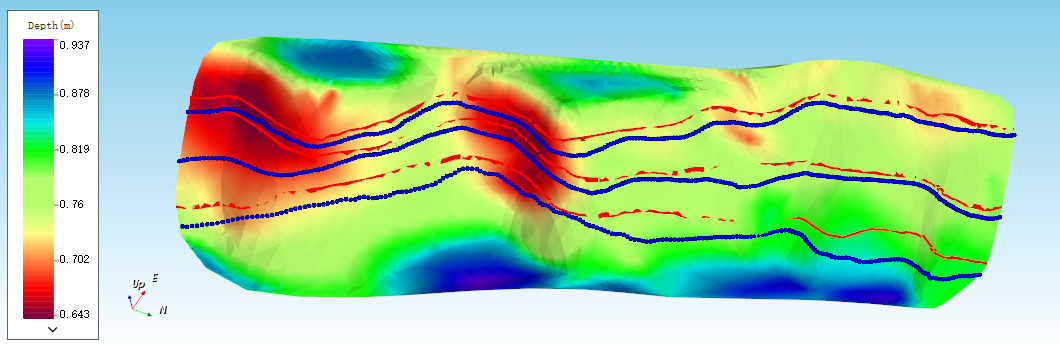

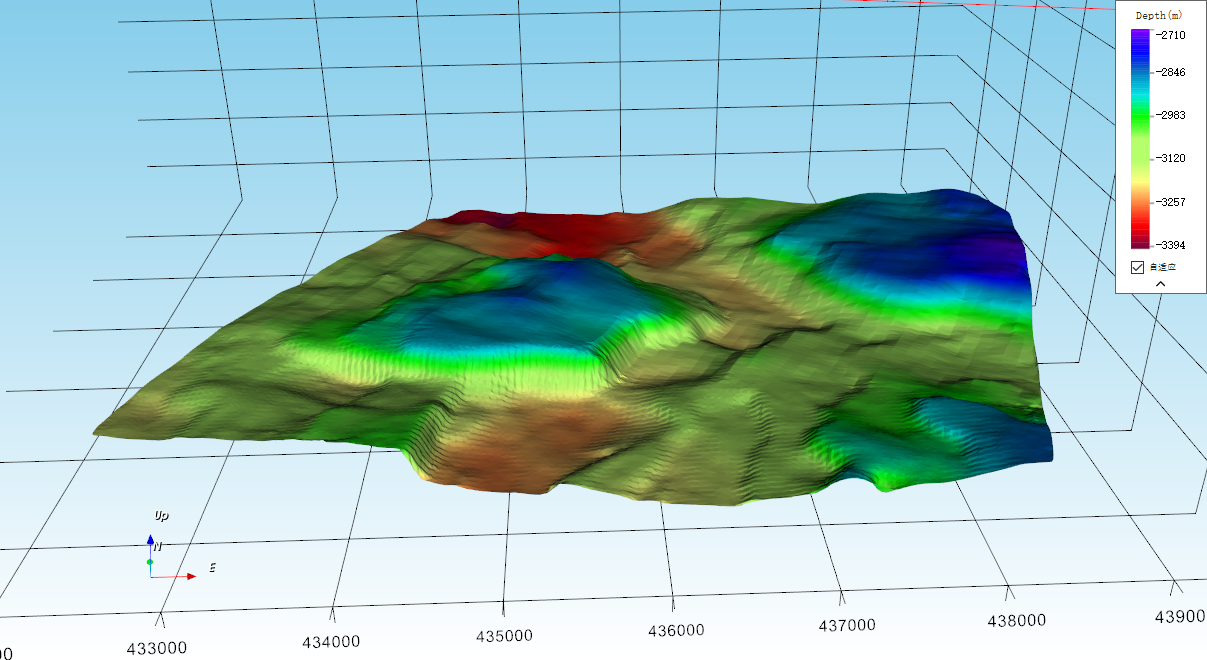

断层或地层加载后默认显示深度属性，在进行属性评价之前的大部分操作都需要在深度属性下完成。
提示
深度属性是唯一一个不需要进行构造建模就能显示的属性。
断层几何学属性#

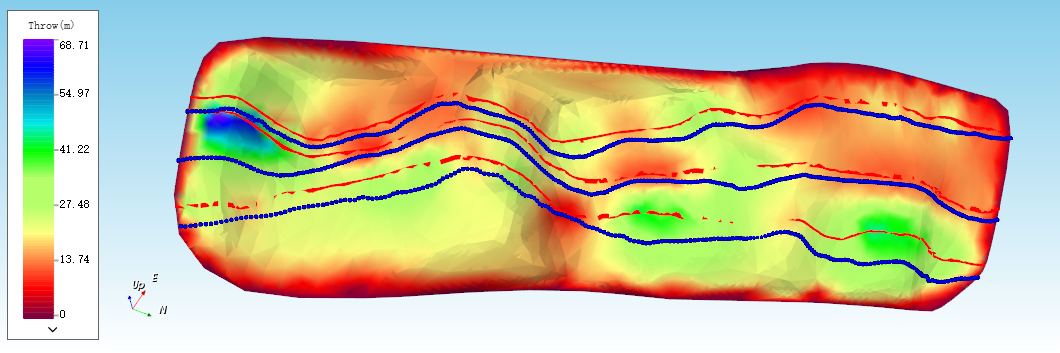

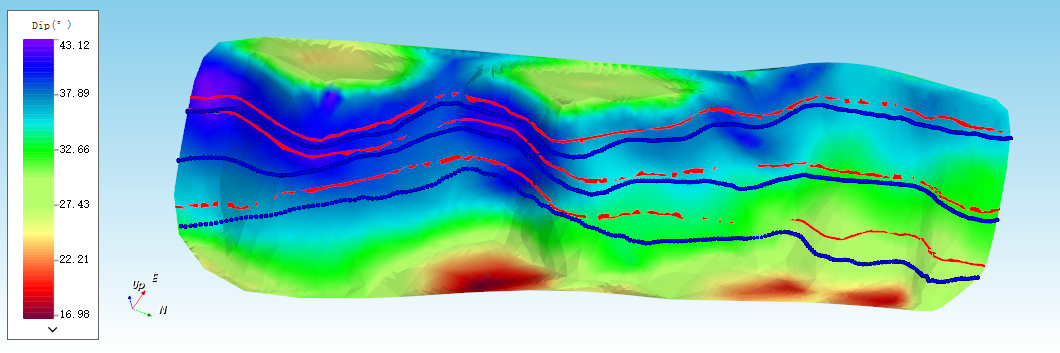

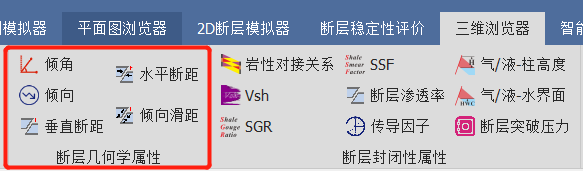

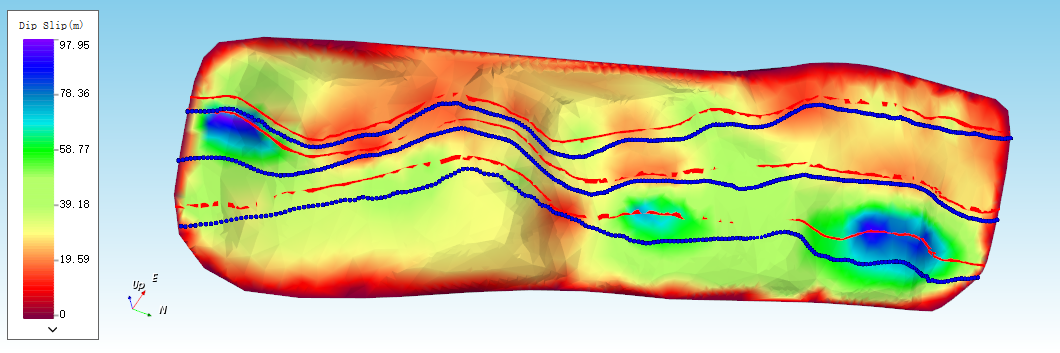

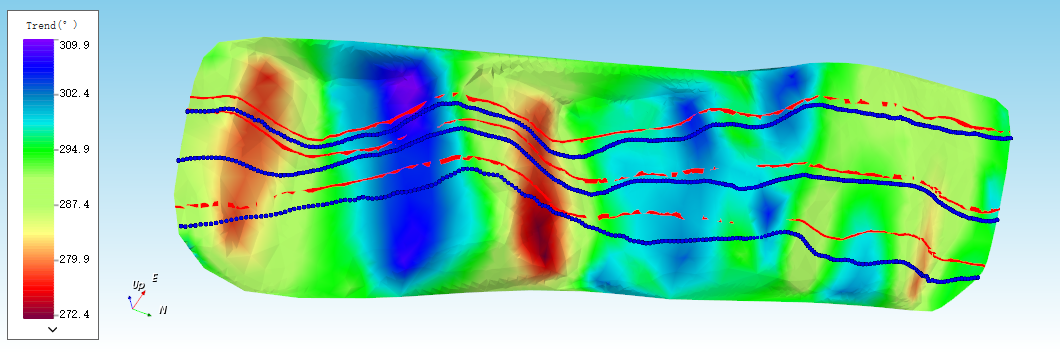

断层几何学属性包括倾角、倾向、垂直断距、水平断距、倾向断距属性。
断层封闭性属性#

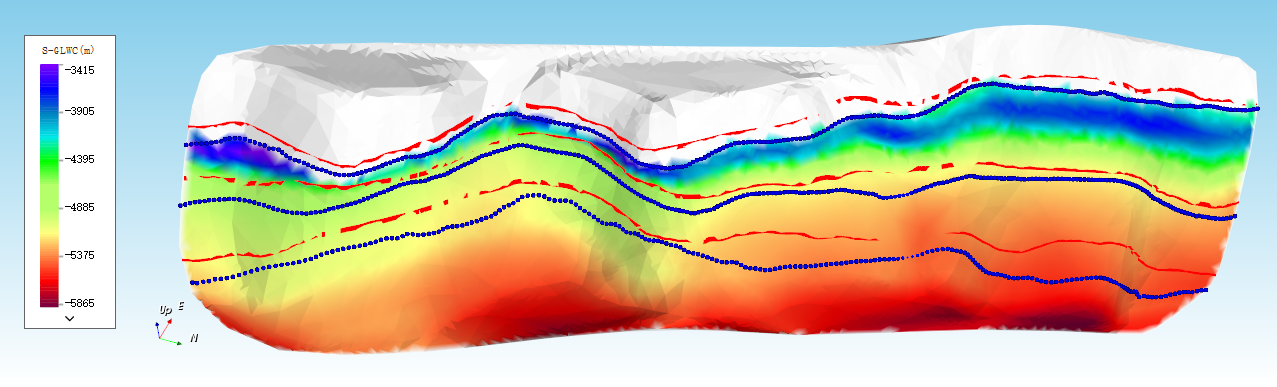

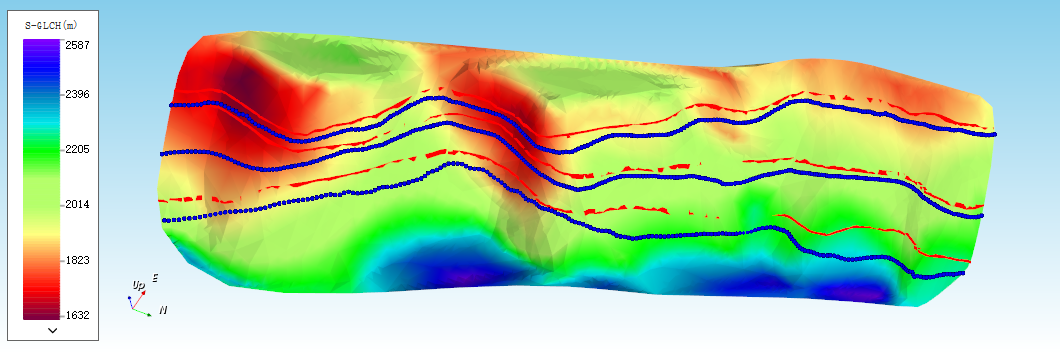

封闭性算法主要包括SGR(断层泥比率)、SSF(页岩涂抹因子)、泥质含量、断层渗透率、传导因子、烃柱高度、烃水界面和AFPD(过断层压力差)。通过上述算法，对断层封闭性进行多维度分析。
在精细建模后，请为要进行封闭性评价的断层分配一口井或多口井，可以在工具栏使用加载井工具、右下角属性为各个断层提前配置不同的井组。
基本断层封闭性评价属性#

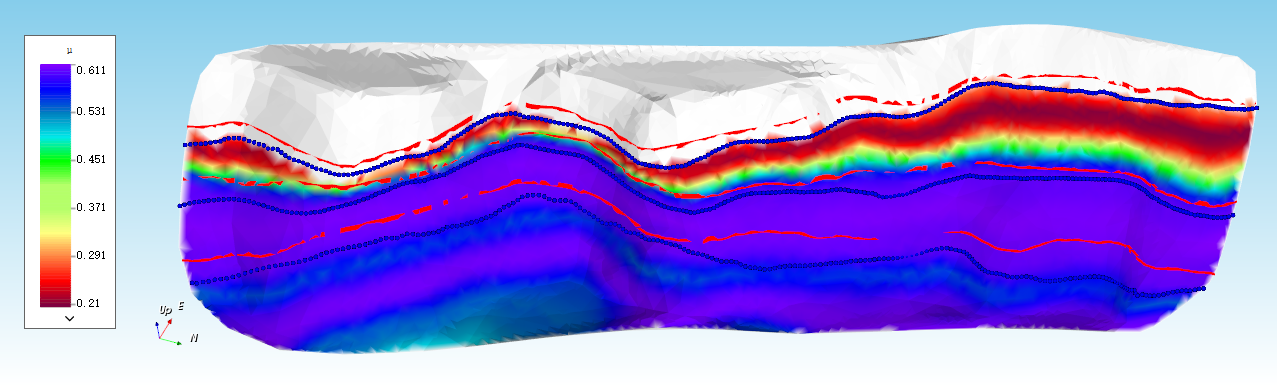

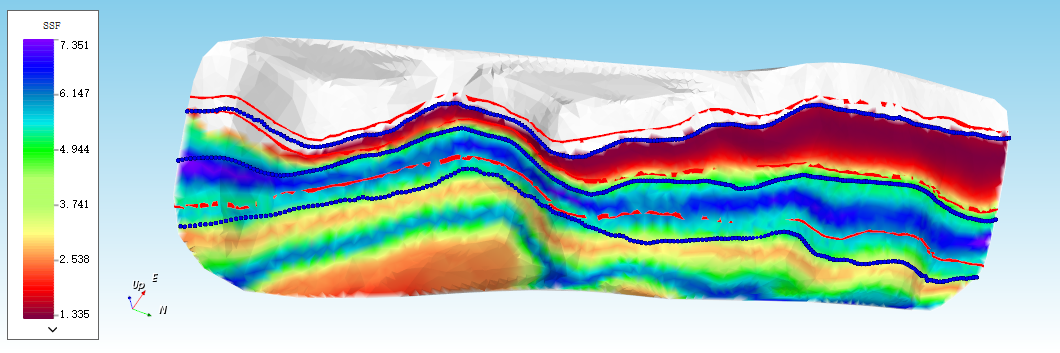

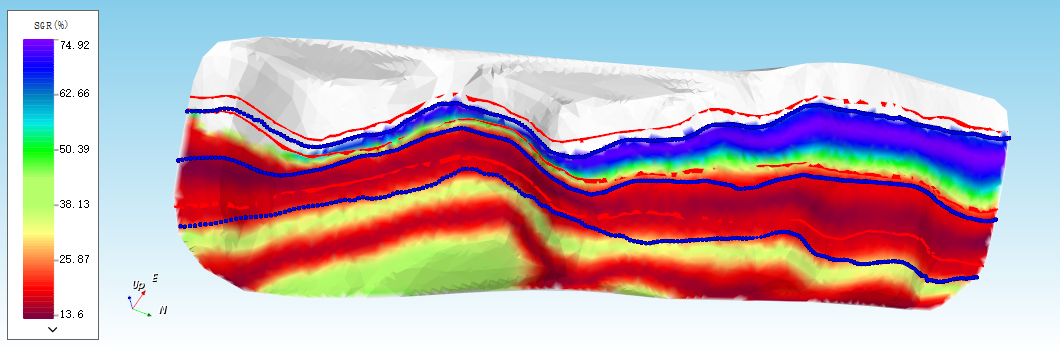

基本的断层封闭性评价属性包括断层泥含量SGR、泥岩涂抹因子SSF和泥质含量VSH。点击菜单栏的按钮以切换到不同的属性。
断层承压上限属性#
断层承压上限属性包括断层渗透率、传导因子和断层排替压力AFPD。点击菜单栏的按钮切换到不同的属性。

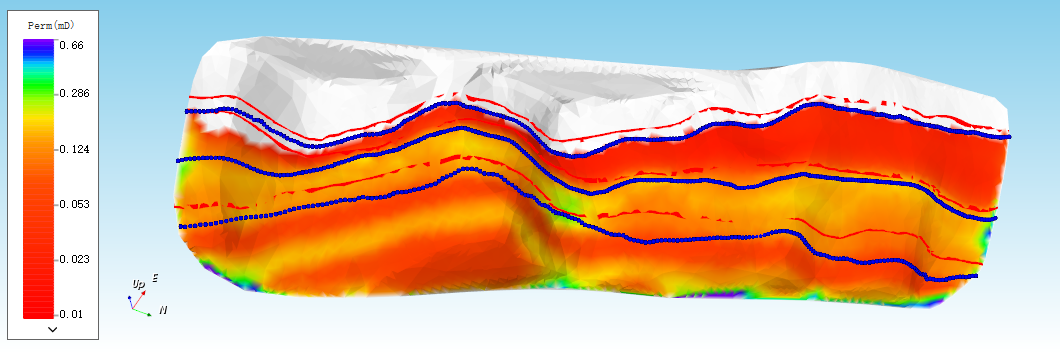

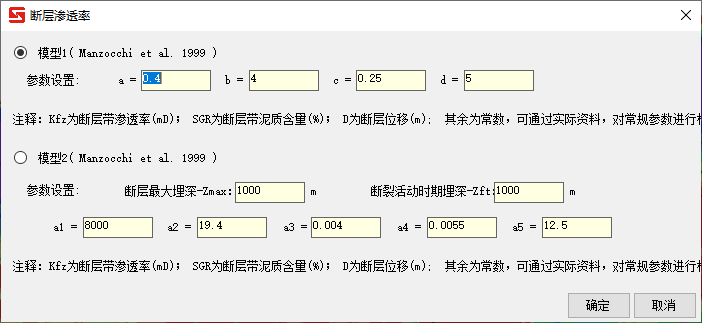

点击菜单栏中的断层渗透率按钮，弹出断层渗透率设置窗口。
可以选择两个模型，模型2增加了断层最大埋深和断裂活动时期埋深参数。
设置完毕后点击确定，软件会计算断层渗透率属性。

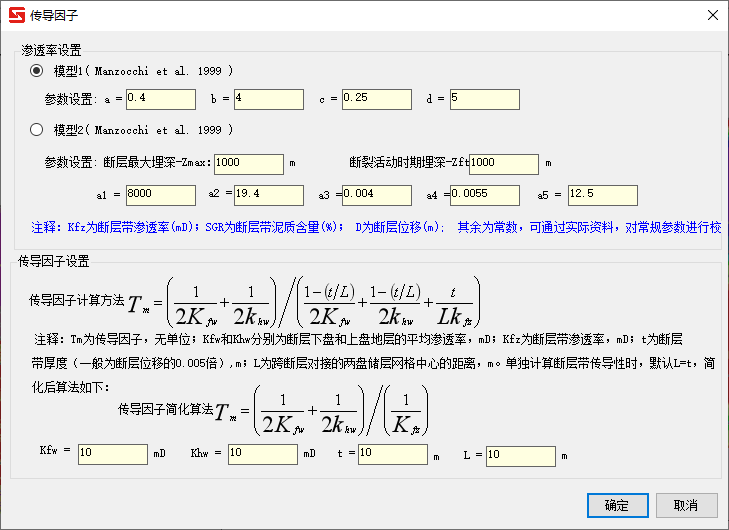

点击菜单栏中的传导因子按钮，弹出传导因子设置窗口。
可以选择两个模型，模型2增加了断层最大埋深和断裂活动时期埋深参数。

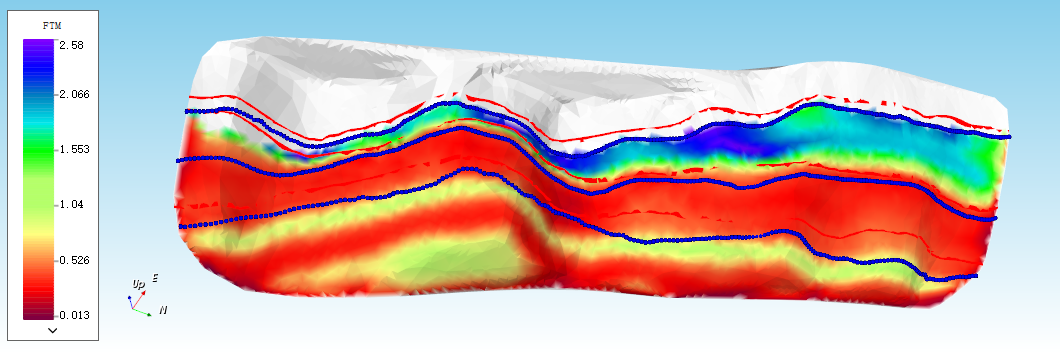

输入断层上下盘平均渗透率、断层带厚度以及断层对接的两盘储层网络中心的距离，设置完毕后点击确定，软件会计算传导因子属性。

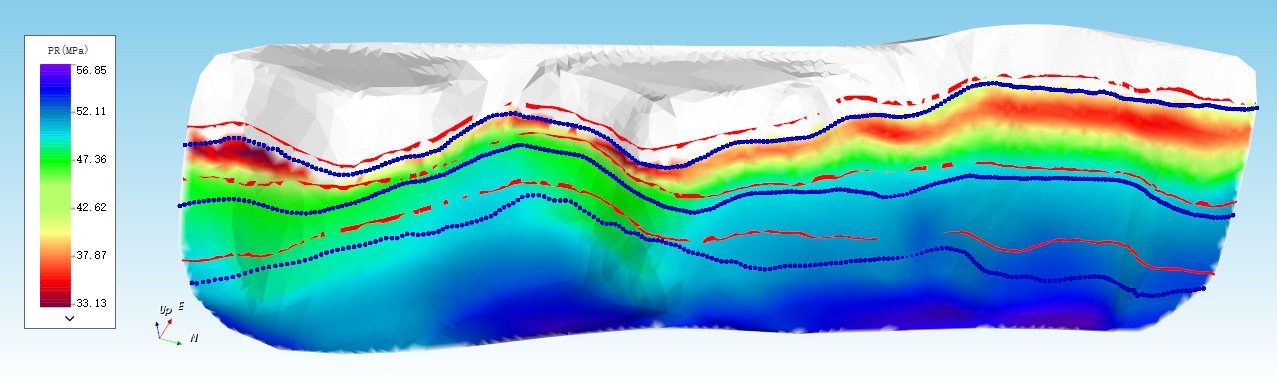

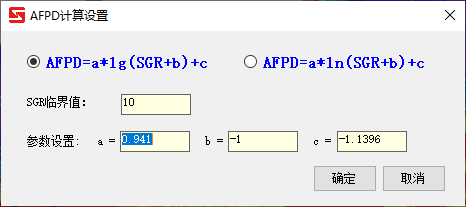

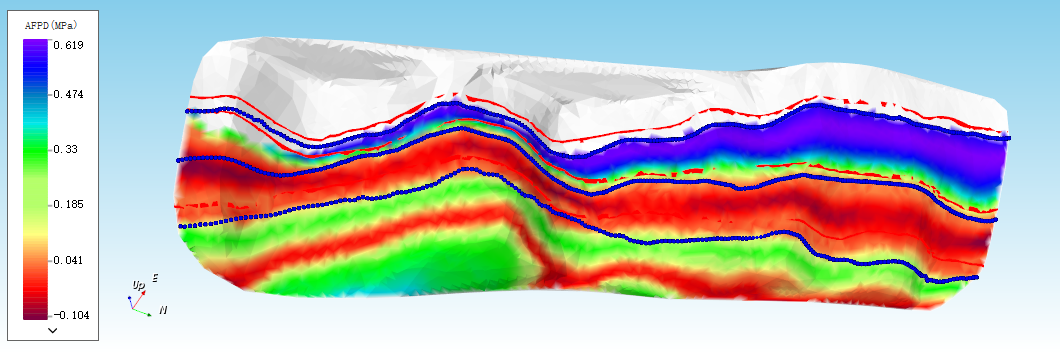

点击菜单栏中的断层排替压力按钮，弹出断层排替压力计算设置窗口。
有两个公式可以选择，可以选择以10为底的参数设置，或者选择以自然对数为底的参数设置，SGR临界值代表临界值以下的SGR值均为0。
设置完毕后点击确定，软件会计算断层排替压力（AFPD）属性。
岩性对接关系#

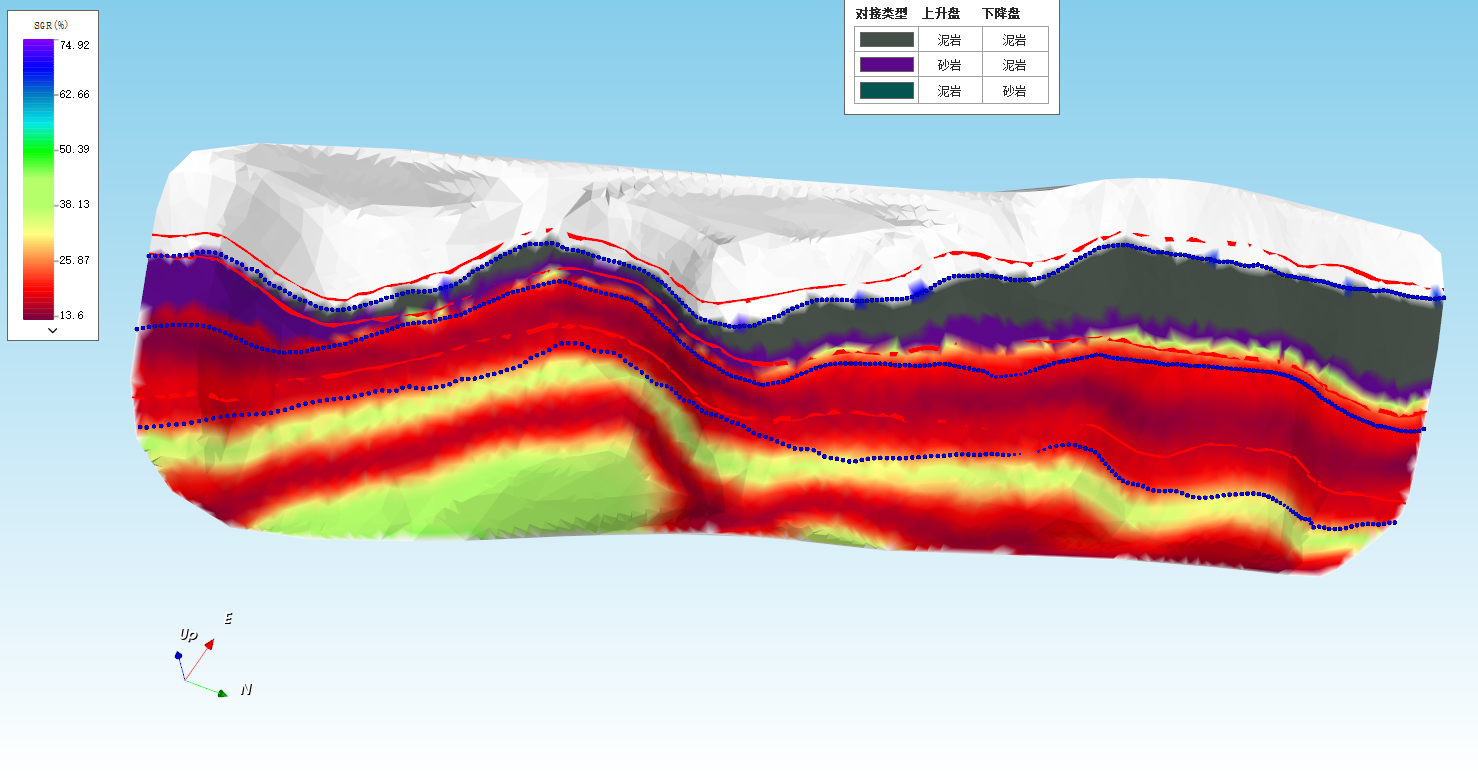

点击岩性对接关系，显示断层在断层泥含量SGR属性下的岩性对接关系
点击色标下的对接类型，显示对接关系的图例。
在选择对接关系属性下点击其他属性，可以在显示其他属性下保留岩性对接显示，再次点击岩性对接关系可以切换为不显示。
断层稳定性属性#

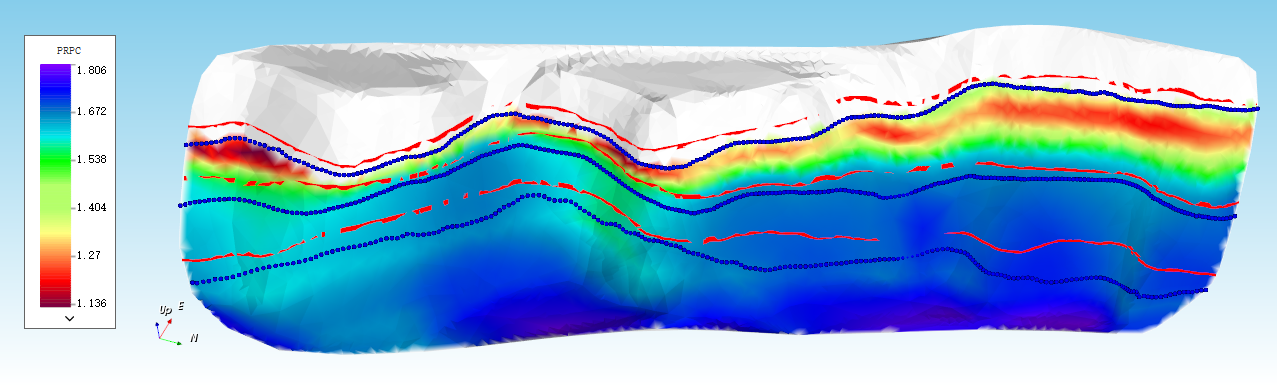

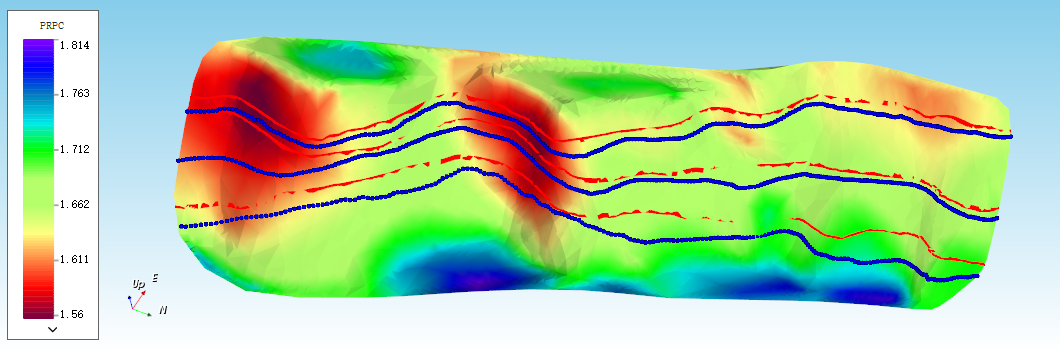

稳定性算法主要包括滑动趋势（Ts）、滑动稳定性（Ps）、活化压力系数（Pspc）、水力破裂趋势（Td）、水力破裂压力（Pd）、水力破裂压力系数（Pdpc）等。
在精细建模后，请选择一个应力场以进行断层稳定性评价。
应力评价#

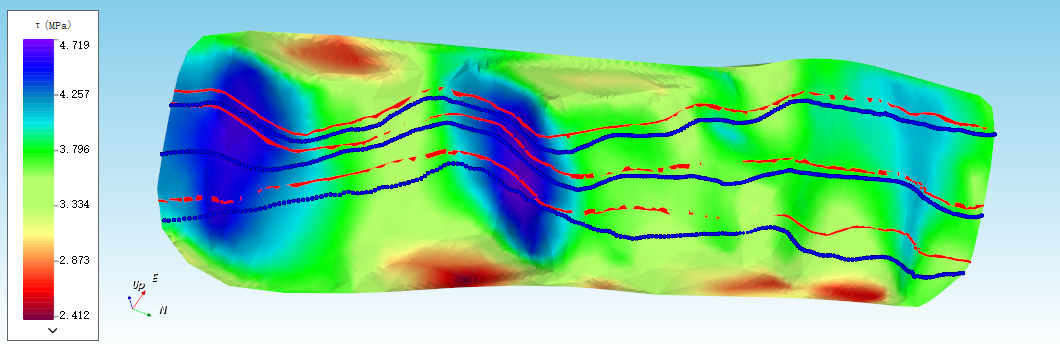

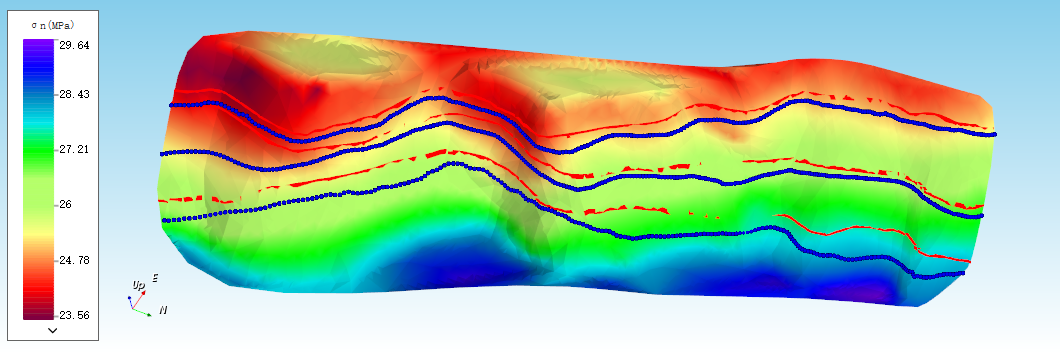

应力评价可以评价有效正应力和剪切应力在断层的分布。
单一摩擦强度稳定性评价#
单一摩擦强度稳定性评价可以在单一摩擦强度下对断层进行稳定性评价。
提示
单一摩擦强度稳定性评价需要在岩石力学参数中设置为固定摩擦强度，否则为非均质性摩擦强度稳定性评价。
提示
自2023.4版本起，原有的定量评价参数包含了流体压力，不包含流体压力的参数将带有附加流体压力标识。

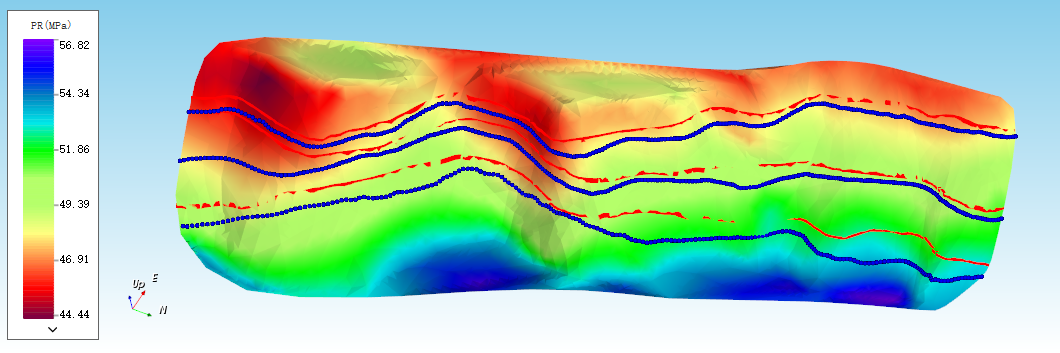

自2023.4版本起，滑动稳定性Ps更改为活化附加流体压力ΔPr。
非均质摩擦强度稳定性评价#
非均质摩擦强度稳定性评价能够在基于断层封闭性评价的基础上对断层带进行更加精确的稳定性评价。
提示
自2023.4版本起，原有的定量评价参数包含了流体压力，不包含流体压力的参数将带有附加流体压力标识。
自2023.4版本起，滑动稳定性Ps更改为活化附加流体压力ΔPr。

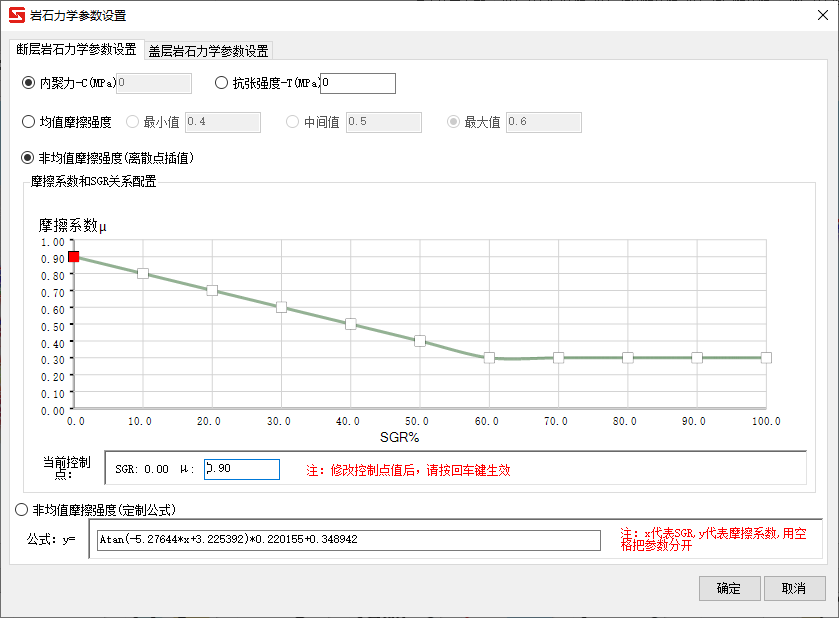

自2024.1版本起，支持在三维浏览器中定制非均质摩擦强度公式。
盖层几何学属性#

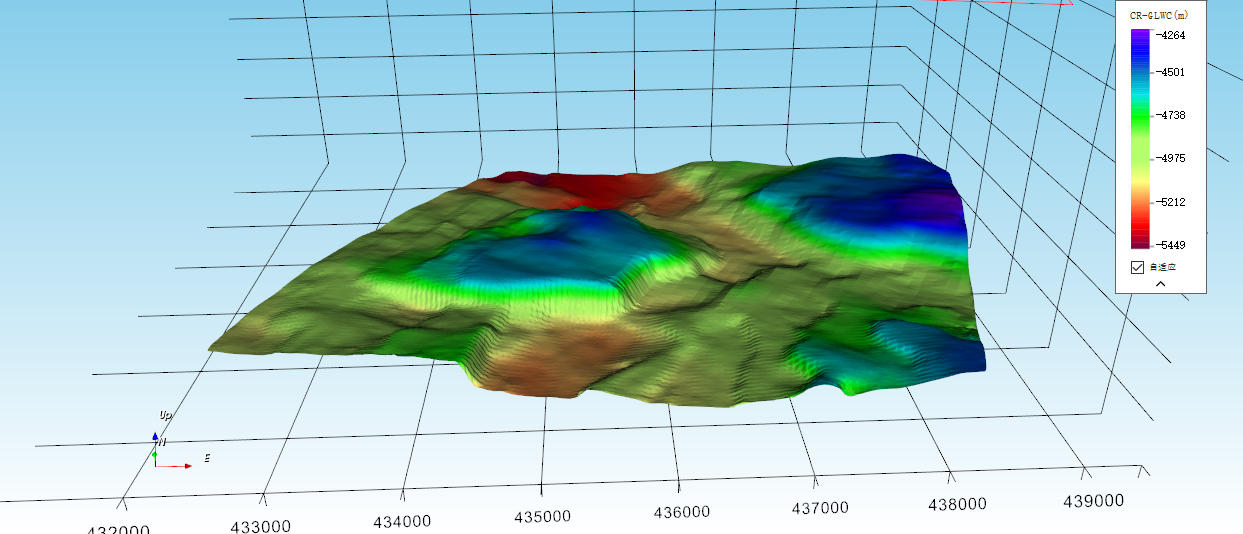

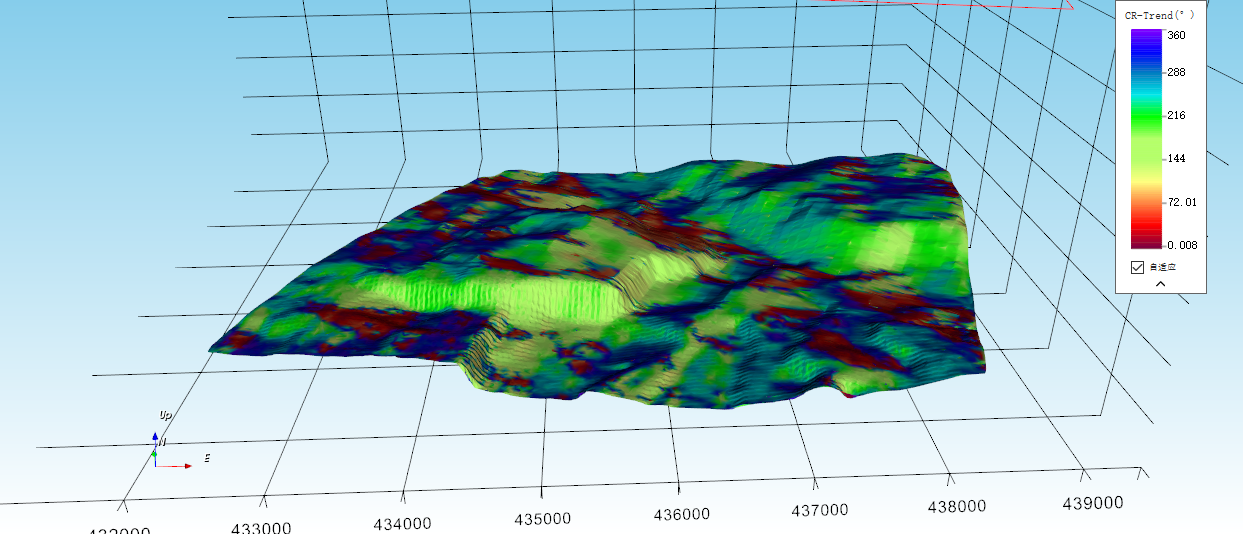

盖层几何学属性包括盖层的倾角、倾向。
盖层完整性评价#

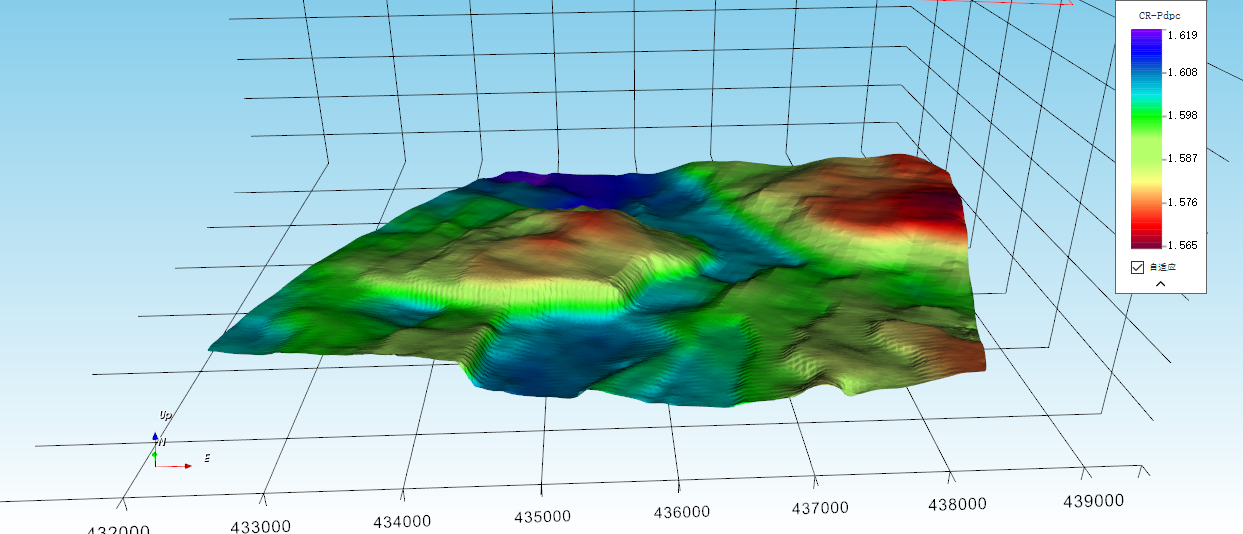

盖层完整性评价包括对盖层的水力破裂风险评价以及气液柱高度评价
